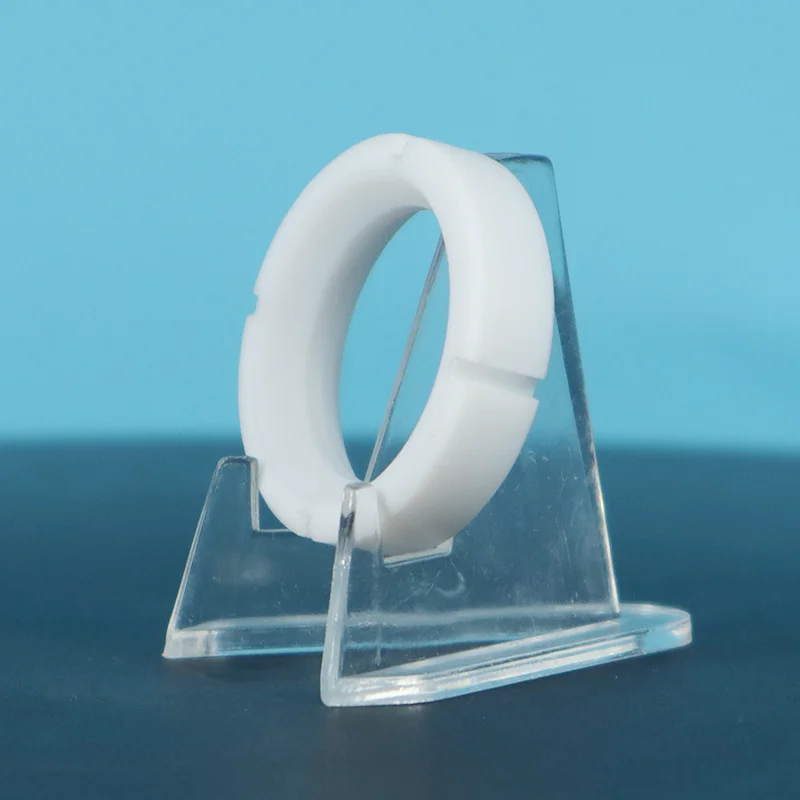

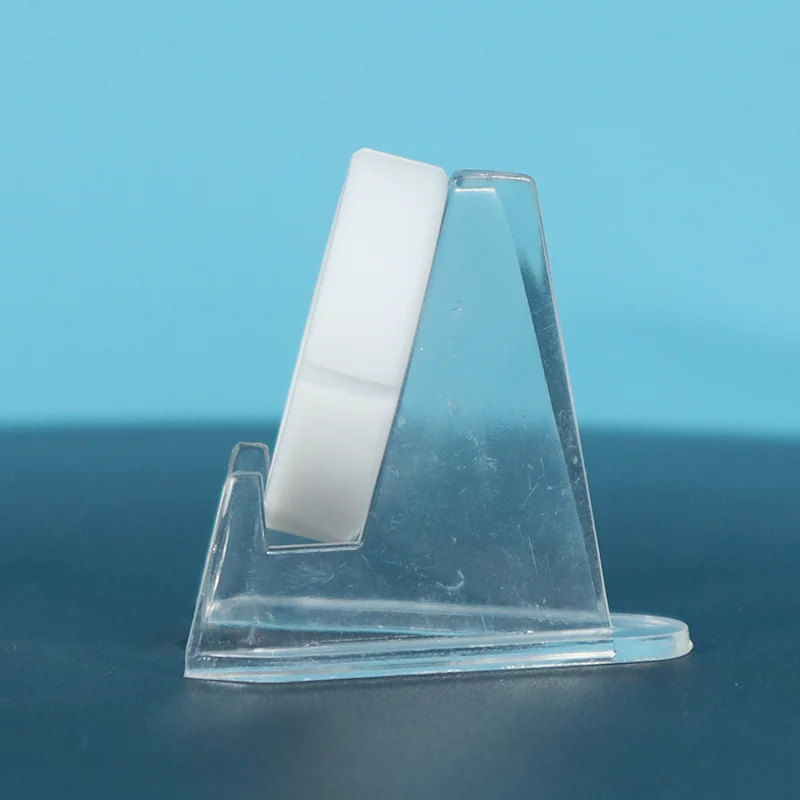

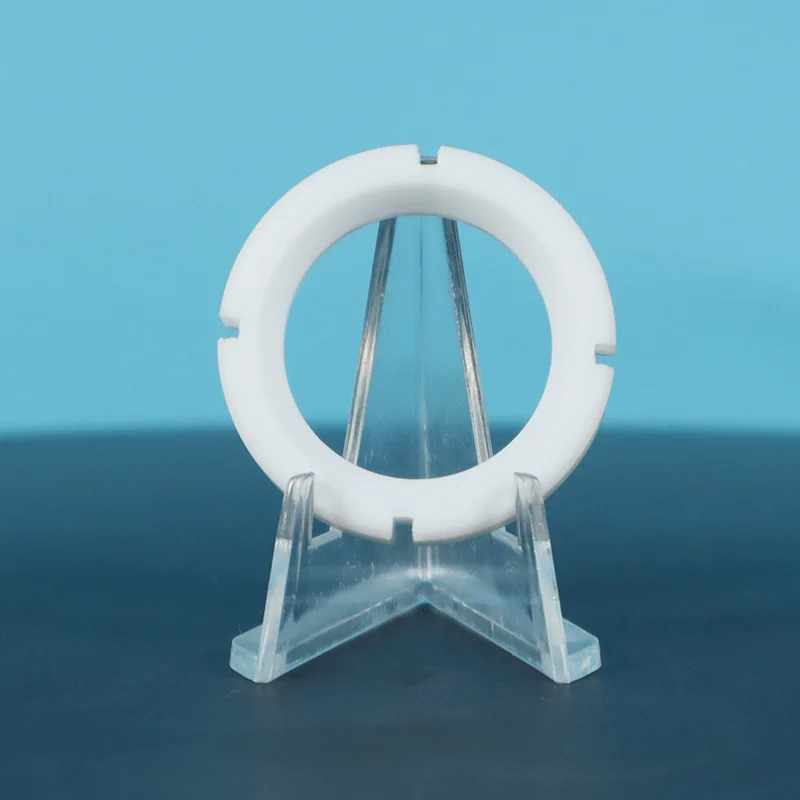

Sedlo ventilu Virgin PTFE

Ventilová sedla Virgin PTFE jsou vhodná pro teplotní rozsah -180°C až +200°C, odolávají tlakům do 414 barů a jsou kompatibilní s rozsahem pH 0–14; v chemických aplikacích je jejich životnost třikrát až pětkrát delší než u pryžových nebo EPDM komponentů. Taifno nabízí přizpůsobená řešení a bezplatné vzorky; prosím kontaktujte nás pro cenovou nabídku a technickou podporu.

Proč si vybrat sedla ventilů Virgin PTFE?

Problém materiálu sedadla

Pokud v současné době používáte pryžová, EPDM nebo kovová sedla ventilů, můžete zaznamenat jeden nebo více z těchto problémů:

Tři hlavní výhody

1. Univerzální chemická odolnost: PTFE je chemicky inertní vůči prakticky všem kyselinám, zásadám, rozpouštědlům a uhlovodíkům. Řeší problémy s těsněním v chemickém, ropném, farmaceutickém a potravinářském průmyslu, které jiné materiály nezvládnou. Jeden materiál sedadla pro téměř každé médium.

2. Bublinkotěsné vypínání: Měkká sedla z PTFE poskytují uzavření třídy VI (těsnost proti bublinám), což je nejtěsnější dosažitelná třída úniku. Kovová sedadla toho nemohou dosáhnout. Guma může, ale guma selhává v agresivních médiích. PTFE vám poskytuje nulový únik bez chemických omezení.

3. Nejnižší tření: PTFE má nejnižší koeficient tření mezi pevnými materiály (0,05-0,20), což zajišťuje hladký chod ventilu, nízké požadavky na krouticí moment a snížené opotřebení pohonu. Žádné lepení. Žádné dření. Žádné hromadění médií.

Srovnání: PTFE vs jiné materiály sedadel

Porovnání nákladů a výkonu

Porovnání výkonu

Průvodce rychlým výběrem

Aplikace

Primární průmyslová odvětví

Typické vybavení

Kulové kohouty plovoucí a na čepu

Klapkové ventily

Šoupátka a uzavírací ventily

Zátkové ventily

Regulační ventily

Zpětné ventily

Aplikace v reálném světě

Případová studie 1: Problém permeace vyřešený TFM™ modifikovaným PTFE

Výzva: Zákazník výrobce kulových kohoutů používal sedla ventilů z PTFE, která neposkytovala dostatečnou odolnost proti deformaci, opotřebení a pronikání. PTFE měl také tendenci bobtnat a smršťovat, což způsobovalo nedokonalé utěsnění.

Řešení: Změnili jsme materiál sedla ventilu na TFM™ modifikovaný PTFE s mnohem větší odolností proti deformaci a nižší rychlostí prostupu. Materiál také zajistil hladší povrchovou úpravu, snížil tření a zlepšil těsnění mezi kuličkou a sedlem.

Výsledek: Nové sedadlo nabídlo lepší odolnost proti pronikání, zlepšenou rozměrovou stabilitu a lepší strukturální integritu. Výrobce nyní vyrábí ventilová sedla ve velikostech od ¾ do 54 palců s aplikacemi v chemickém průmyslu, etanolu, ropném a plynárenském průmyslu, železničním, papírenském a potravinářském průmyslu.

Sečteno a podtrženo: Jedna změna materiálu vyřešila tři problémy, permeaci, deformaci a tření. Nejsou potřeba žádné další výměny.

Případová studie 2: Dvojnásobná životnost sedla PTFE

Výzva: Výrobce nápojového koncentrátu čelil selhání těsnění na škrticích ventilech kvůli agresivním aromatickým chemikáliím při teplotách pod 50 °C a tlaku pod 5 barů. Těsnění OEM FPM pod chemickým útokem bobtnalo, zvrásňovalo se a odlupovalo.

Řešení: Nahrazení FPM sedlem na bázi PTFE.

Výsledek: Nová sedačka na bázi PTFE vydržela 3 měsíce ve srovnání s původní sedačkou FPM, která vydržela 1,5 měsíce. Dvojnásobná životnost. Reduced maintenance downtime by 50%.

Sečteno a podtrženo: Jednoduchý upgrade materiálu. 2x delší životnost. Poloviční prostoje.

Případová studie 3: PTFE plněný sklem – 8x delší životnost

Výzva: Důlní operace vyměňovala každých 4–6 týdnů ventilová sedla na kalových ventilech manipulujících s částicemi abrazivní rudy. Sedadla Virgin PTFE se rychle opotřebovávala, což způsobovalo časté přerušení výroby.

Řešení: Upgradováno na sedla z PTFE plněná sklem se zvýšenou odolností proti opotřebení a pevností.

Výsledek: Sedadla vydržela 8 měsíců, 8x déle než původní PTFE. Doba provozuschopnosti výroby se výrazně zlepšila. Intervaly údržby prodlouženy z týdnů na měsíce.

Sečteno a podtrženo: Jedna změna. 8x delší životnost. 80% snížení prostojů.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Technické specifikace

Dostupné stupně

Zajištění kvality

Materiál 100% Virgin Resin – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.

Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotový produkt. Materiálové certifikáty jsou k dispozici na vyžádání.

Přesné obrábění — Sedadla jsou přesně obrobena v úzkých tolerancích (přesnost ±0,1 mm) pomocí CNC soustruhů.

Certifikace ISO 9001 – Výrobní procesy certifikované podle systémů řízení kvality ISO.

Dostupné třídy vyhovující FDA – třídy Virgin PTFE splňují požadavky FDA 21 CFR 177.1550.

Custom Design Support – Technická podpora pro optimalizaci geometrie sedla pro váš konkrétní design ventilu.

FAQ

Otázka: Co je to sedlo ventilu Virgin PTFE a jak poznám, že moje sedlo potřebuje vyměnit?

Odpověď: Těsnicí prvek, kde se koule, disk nebo kuželka stýkají s tělem ventilu. PTFE poskytuje univerzální chemickou odolnost, nízké tření a bublinotěsné uzavření třídy VI.

Vyměňte je, když uvidíte: netěsnost přes uzavřený ventil, vyšší než normální provozní kroutící moment, viditelné opotřebení nebo rýhy nebo po delším provozu v náročných podmínkách.

Pokud si nejste jisti, pošlete nám fotografii a specifikace vašeho ventilu, pomůžeme vám s diagnostikou.

Otázka: Panenský PTFE vs. plněný PTFE, která třída vyhovuje mému ventilu?

Odpověď: Tři otázky, které byste si měli položit:

Jsou vaše média čistá nebo abrazivní? Clean → Virgin PTFE. Brusivo → Plněné sklem.

Je teplota vysoká nebo potřebujete odvod tepla? → Plněno uhlíkem.

Jde o prostupnost nebo potřebujete nejdelší životnost? → TFM™ upraveno.

Rychlé pravidlo: Virgin PTFE pro čistotu a soulad s FDA. Plněný PTFE pro pevnost, odolnost proti opotřebení a dlouhou životnost.

Pošlete nám vaše média, teplotu, tlak, doporučujeme vám správnou známku v jedné odpovědi.

Q: Jaké jsou limity a nejčastější chyba?

A: Teplota: -180 °C až +200 °C.

Tlak: až 414 bar, liší se podle třídy a provedení.

Chemické limity:

Plněné sklem: Není pro HF nebo silné alkálie

Plněný uhlíkem: Není pro silná oxidační činidla

Virgin PTFE & TFM™: Není určeno pro roztavené alkalické kovy nebo plynný fluor

Nejčastější chyba: Přílišná komprese. PTFE vyžaduje přesnou dosedací sílu. Příliš velká komprese poškozuje sedadlo; příliš málo způsobuje únik.
