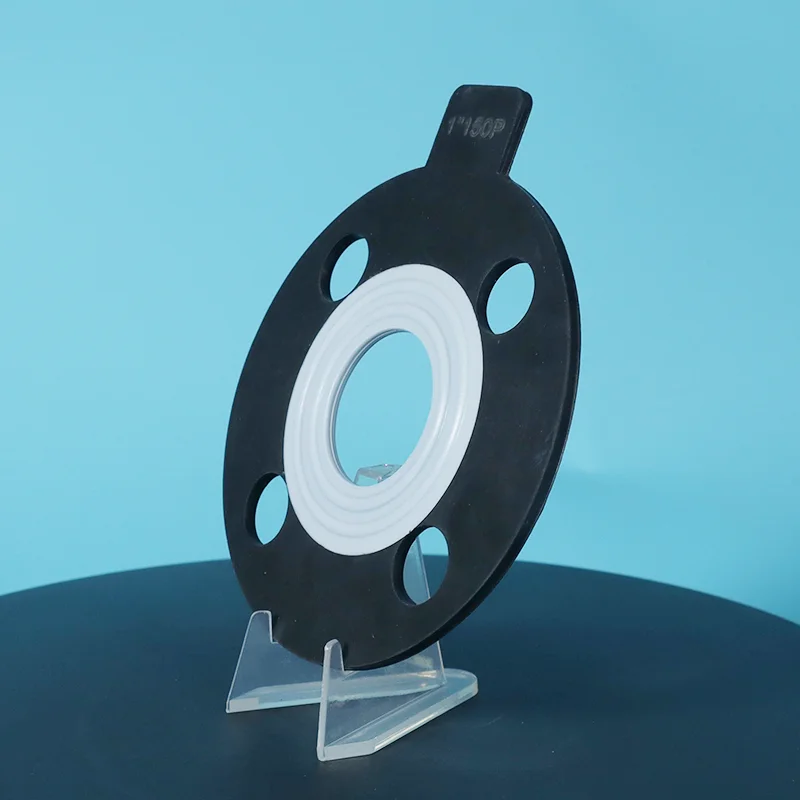

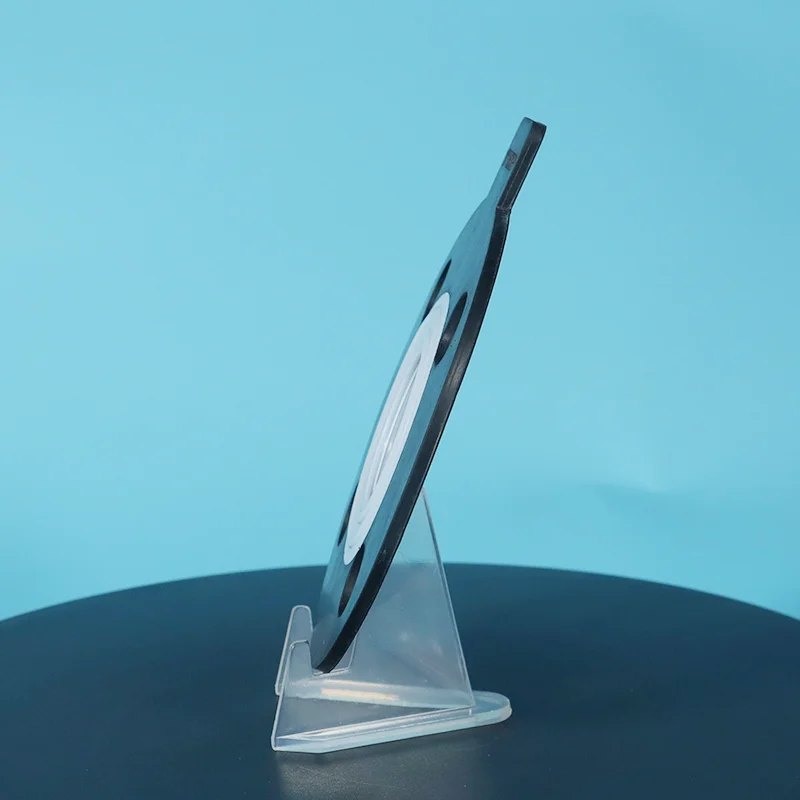

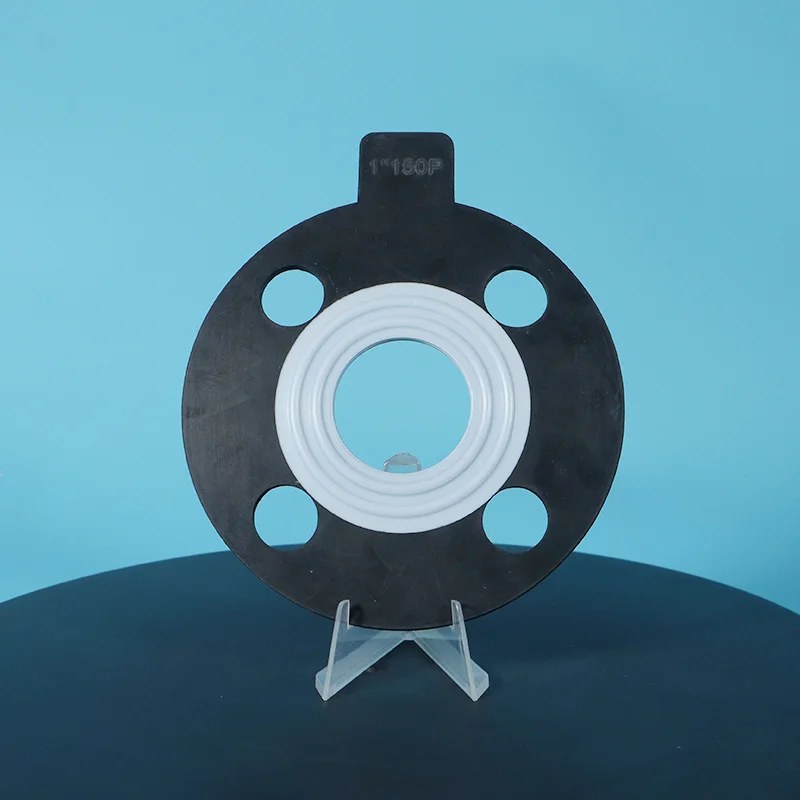

PTFE obálkové pryžové těsnění s vodoznakem

Gumové těsnění obálky PTFE s vodoznakem je  gumové jádro plně zapouzdřené v PTFE s vodním zvlněným (vroubkovaným) vzorem na těsnicí ploše. Povlak PTFE poskytuje univerzální chemickou odolnost (pH 0-14). Vodní zvlněný povrch je klíčový, poskytuje spolehlivé utěsnění při nízkém točivém momentu a zabraňuje poškození příruby na skleněných a plastových přírubách.

Pošlete velikost příruby, médium a teplotu společnosti Taifno, můžeme nabídnout přizpůsobená řešení a přímé ceny z výroby.

Co je PTFE obálkové pryžové těsnění s vodoznakem?

Těsnění potažené pryží PTFE je kompozitní těsnicí těsnění sestávající z pryžového jádra plně zapouzdřeného v povlaku PTFE, s vodním zvlněným (vroubkovaným) vzorem na těsnicím povrchu. Tato konstrukce kombinuje stlačitelnost pryže s chemickou odolností PTFE a těsnícím úchopem vroubkovaného povrchového vzoru.

Struktura:

Gumové jádro: Zajišťuje stlačitelnost, obnovu a přizpůsobivost nerovným přírubám

Povlak PTFE: Poskytuje univerzální chemickou odolnost (pH 0-14), nepřilnavý povrch a zabraňuje kontaminaci médií

Vodní zvlněný povrch: Zúbkovaný vzor na těsnicí ploše poskytuje spolehlivé utěsnění při nízkém utahovacím momentu šroubu – zabraňuje sklouznutí a snižuje požadavky na zatížení šroubu

Klíčové vlastnosti:

Těsnění s nízkým kroutícím momentem: Povrch zvlněný vodou svírá čelo příruby s menším zatížením šroubů než hladký PTFE, chrání křehké příruby

Šetrnost k přírubám: Měkké pryžové jádro a PTFE povlak chrání skleněné, plastové a FRP příruby

Chemická odolnost: PTFE povlak poskytuje odolnost proti pH 0-14, chrání pryžové jádro před chemickým napadením

Stlačitelnost: Gumové jádro vyplňuje nepravidelnosti příruby a kompenzuje uvolnění šroubu

Průvodce srovnáním a výběrem

PTFE pogumované vs. rozšířené PTFE vs. pevné PTFE vs. obálkové těsnění

Průvodce rychlým výběrem

Dostupné možnosti pryžového jádra

Primární aplikace

Technické specifikace

Vlastnosti těsnění potaženého pryží PTFE

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Prémiové pryžové jádro – vysoce kvalitní elastomery s plnou sledovatelností

Úplné zapouzdření – PTFE zcela pokrývá pryžové jádro – žádná odkrytá pryž

Dostupné třídy vyhovující FDA – třídy EPDM a silikon splňují požadavky FDA

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Vlastní velikosti – dostupné ve standardních velikostech přírub a vlastních rozměrech

Doba dodání – standardní velikosti 5–10 dní; vlastní velikosti 10-15 dní

případová studie

V továrně na výrobu pesticidů v Zhejiang byl skleněný reaktor vystaven náročným podmínkám chemického zpracování s denními tlakovými cykly mezi vakuem -0,09 MPa a tlakem dusíku 0,8 MPa.

Kvůli opakovaným výkyvům podtlaku a pozitivního tlaku trpěla původní těsnění nedostatečnou regenerací a uvolněním těsnicího napětí, což mělo za následek časté selhání těsnění a problémy s netěsností, které ovlivnily nepřetržitou výrobu.

Aby byly splněny požadavky na chemickou odolnost, zotavení po stlačení a dynamický těsnicí výkon, byla jako náhradní řešení instalována těsnění zapouzdřená PTFE s pryžovým jádrem s vroubkovaným těsnícím povrchem. Vnější vrstva PTFE poskytuje vynikající odolnost vůči korozivním chemikáliím, zatímco pryžové jádro poskytuje vynikající elasticitu a kompenzaci stlačení, což umožňuje těsnění přizpůsobit se opakovaným změnám podtlaku a tlaku.

Po výměně reaktor spolehlivě fungoval více než 1 rok bez netěsností nebo poruch těsnění, což výrazně zlepšilo stabilitu zařízení a provozní spolehlivost.

FAQ

Otázka: Co je PTFE obálkové pryžové těsnění s vodoznakem a kdy jej mám použít?

Odpověď: Těsnění potažené pryží PTFE se skládá z pryžového jádra zcela zapouzdřeného v potahu PTFE s vodním zvlněným (vroubkovaným) povrchovým vzorem na těsnicí ploše. Pryžové jádro poskytuje stlačitelnost a zotavení, přizpůsobuje se nerovným přírubám a kompenzuje uvolnění šroubu.

Povlak PTFE poskytuje chemickou odolnost a zabraňuje kontaminaci médií. Povrch zvlněný vodou poskytuje spolehlivé utěsnění při nízkém utahovacím momentu šroubu.

Použijte to, když: Skleněné příruby, plastové příruby, FRP příruby, požadováno těsnění s nízkým kroutícím momentem, nerovné nebo poškozené povrchy přírub, aplikace vyžadující jak chemickou odolnost, tak stlačitelnost.

Kdy NEPOUŽÍVAT: Extrémní teploty nad +200 °C (použijte expandovaný PTFE nebo kovový plášť), aplikace, kde pryžové jádro není kompatibilní s médiem (ověřte chemickou kompatibilitu), nebo vysokotlaké provozy vyžadující extrémní odolnost proti profouknutí.

Otázka: PTFE potažený pryží vs. expandovaný PTFE, který z nich bych si měl vybrat pro příruby potažené sklem?

Odpověď: Oba jsou vynikající pro skleněné příruby, ale slouží různým prioritám.

Pogumovaný PTFE: pryžové jádro poskytuje maximální stlačitelnost a zotavení. Vodní zvlněný povrch poskytuje těsnící přilnavost při nejnižším kroutícím momentu. PTFE povlak poskytuje chemickou odolnost.

Nejlepší, když: Potřebujete maximální ochranu příruby, nejnižší možný točivý moment a materiály pryžového jádra jsou kompatibilní s vašimi médii.

Expandovaný PTFE (ePTFE): čistý PTFE, bez pryžového jádra. Vyhovuje nepravidelnostem příruby. Vynikající chemická odolnost a teplotní rozsah.

Nejlepší, když: Vaše médium není kompatibilní s žádným pryžovým jádrem, potřebujete shodu s FDA/USP nebo potřebujete širší chemickou kompatibilitu.

Rychlé pravidlo:

Nejnižší krouticí moment + kompatibilita s pryží → Pogumováno PTFE.

Chemická kompatibilita + shoda FDA → ePTFE.

Otázka: Jaká jsou omezení – a jaké jsou nejčastější chyby?

A: Teplota: -180°C až +200°C (závisí na pryžovém jádru).

Chemikálie: pH 0-14, PTFE povlak poskytuje univerzální odolnost, ale pryžové jádro má chemická omezení.

Tlak: Nižší než těsnění s kovovým jádrem, ne pro extrémně vysoký tlak.

Tři běžné chyby:

(1) Použití nesprávného pryžového jádra pro médium: PTFE povlak chrání pryžové jádro, ale pokud je PTFE poškozeno, musí být pryžové jádro kompatibilní s médiem.

(2) Přílišné utažení: pryžové jádro je měkké; nadměrné stlačení může poškodit PTFE povlak; používejte nízký točivý moment s řízenou instalací.

(3) Překročení teplotních limitů: teplotní limit pryžového jádra je nižší než PTFE povlak; celkový limit těsnění je určen pryžovým jádrem, nikoli PTFE.
