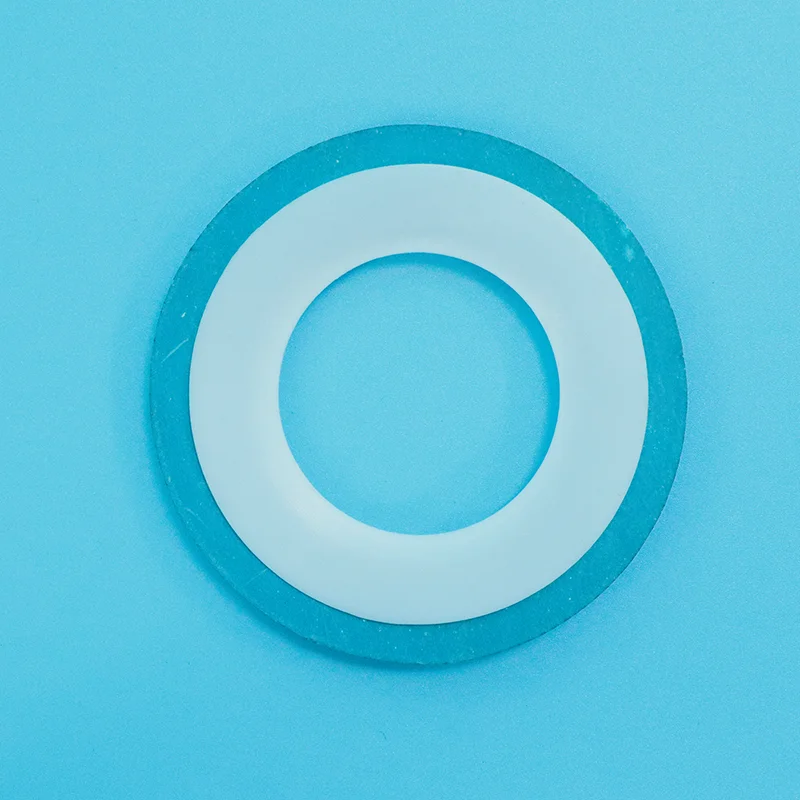

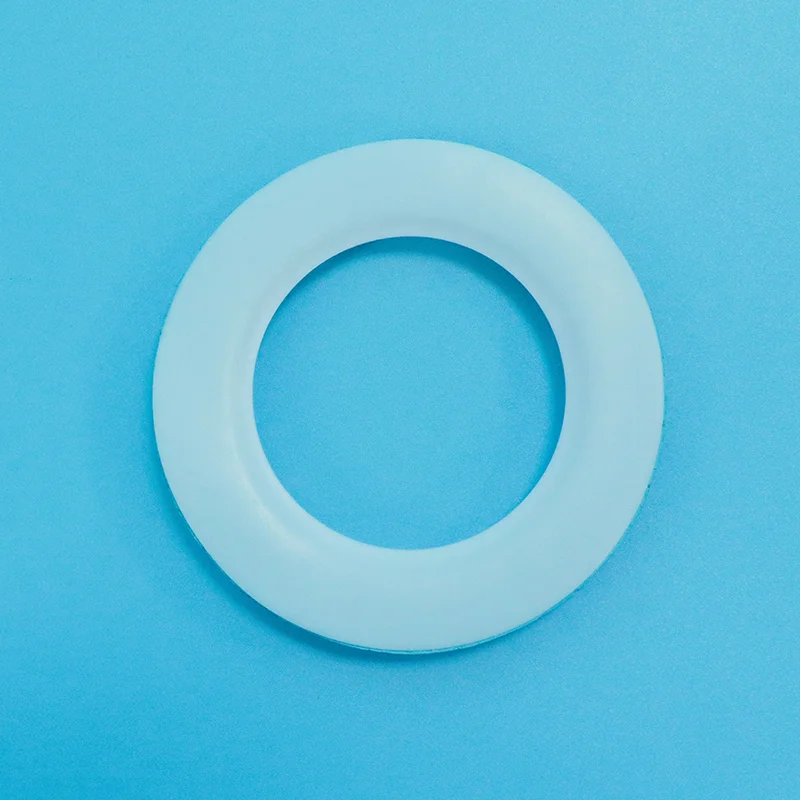

Těsnění obálky z PTFE typu A

Pokud hledáte vysoce kvalitní PTFE těsnění obálky typu A, můžete si vybrat Taifno jako svého dodavatele a dlouhodobého partnera. Tento výrobek má měkké výplňové jádro zabalené v PTFE plášti s řezem proříznutým od vnějšího okraje k vnitřnímu otvoru. Dostupné ve velikostech do DN500. Součinitel těsnění m=2,5, minimální napětí v sedle y=20 MPa.

Co je těsnění obálky PTFE typu A?

Těsnění pláště PTFE typu A se skládá z vnějšího pláště z PTFE s měkkým výplňovým jádrem uvnitř. Plášť z PTFE je rozříznut od vnějšího okraje dovnitř k vnitřnímu otvoru, což umožňuje vložení výplňového jádra.

Struktura:

PTFE plášť: Vyrobený z PTFE fólie nebo trubice (obvykle 0,8–1,0 mm tlustá), proříznutý od vnějšího okraje přibližně 1,5–2 mm od vnitřního otvoru

Výplňové jádro: Nekovový materiál, jako je pryžová fólie bez azbestu, lisovaná vlákna nebo grafitová kompozitní fólie

Konstrukce typu A: Provedení štěrbiny usnadňuje vkládání výplňového jádra – snižuje složitost výroby a náklady

Klíčové vlastnosti:

PTFE plášť: Poskytuje univerzální chemickou odolnost (pH 0-14), nepřilnavý povrch a chrání jádro výplně před chemickým napadením

Výplňové jádro: Poskytuje stlačitelnost, pružnost a schopnost přizpůsobit se nepravidelnostem příruby

Ekonomické: nižší výrobní náklady než typ B nebo C – nákladově efektivní pro všeobecné chemické služby

Průvodce porovnáváním a výběrem

Typ A vs Typ B vs Typ C vs pevný PTFE

Průvodce rychlým výběrem

Primární aplikace

Technické specifikace

Vlastnosti těsnění obálky PTFE typu A

Dostupné velikosti

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Více možností výplně – bezazbestový kaučuk, stlačené vlákno, grafitový kompozit

Vlastní velikosti – dostupné ve standardních velikostech přírub a vlastních rozměrech

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 5-10 dní

FAQ

Otázka: Kdy bych měl použít těsnění pláště PTFE typu A?

Odpověď: Těsnění pláště z PTFE typu A se skládá z pláště z PTFE se zářezem proříznutým od vnějšího okraje k vnitřnímu otvoru a uvnitř je vloženo měkké výplňové jádro. Plášť z PTFE poskytuje univerzální chemickou odolnost (pH 0-14), zatímco výplňové jádro poskytuje stlačitelnost a pružnost.

Použijte typ A, když: Potřebujete chemickou odolnost pro nízko až střednětlaké korozivní provozy (až 4,0 MPa) a přihlíží se k ceně.

Kdy NEPOUŽÍVAT typ A: Vysokotlaké nebo kritické služby, kde je prvořadá integrita těsnění, zvažte typ B nebo C.

Srovnání nákladů: Typ A stojí o 30–50 % méně než pevná těsnění z PTFE stejné velikosti, což z něj činí preferovanou volbu pro všeobecné chemické služby.

Otázka: Typ A vs Typ B vs Typ C, který si mám vybrat?

Odpověď: Typ A (štěrbinový) je nejúspornější, nejlepší pro nízkotlaké všeobecné chemické služby.

Typ B (obráběný) nabízí lepší integritu těsnění s plnou PTFE obálkou a bez štěrbiny, což je nejlepší pro kritické služby se středním vysokým tlakem.

Typ C (vlnitý kov) poskytuje nejvyšší jmenovitý tlak a odolnost proti profouknutí, nejlépe pro vysoký tlak a tepelné cykly.

Rychlé pravidlo:

Do 4,0 MPa, obecné chemikálie → typ A.

Vyšší tlak, kritický servis → Typ B.

Vysoký tlak, tepelné cyklování, riziko prasknutí → Typ C.

Poznámka k velikosti: Typ A doporučeno do DN500; pro větší průměry je preferován typ C.

Otázka: Jaká jsou omezení těsnění obalu typu A a jaké jsou nejčastější chyby?

A: Teplota: Až do +200°C.

Tlak: Až 4,0 MPa (40 bar).

Chemikálie: pH 0-14 univerzální odolnost, NENÍ kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem při vysokých teplotách.

Tři běžné chyby:

(1) Použití typu A ve vysokotlakém provozu: nad 4,0 MPa se těsnění může deformovat nebo selhat; použijte typ B nebo C.

(2) Přílišné utažení: nadměrná komprese může poškodit plášť z PTFE ve štěrbině a vystavit jádro výplně chemickému napadení.

(3) Použití v aplikacích s médii, která prostupují PTFE: některé chemikálie (kyselina dusičná, chlór, ethylenoxid) mohou časem proniknout PTFE a napadnout jádro výplně. Pro tyto služby pravidelně vyměňujte těsnění nebo použijte těsnění z pevného PTFE.
