Těsnění obálky z PTFE typu B

Těsnění pláště PTFE typu B je vyrobeno z PTFE bloku do čtvercového průřezu, zcela zapouzdřující jádro výplně bez štěrbiny. Lepší integrita těsnění než typ A. Nižší cena než pevný PTFE.

Pošlete svou velikost příruby a média společnosti Taifno, jsme profesionální výrobce a můžeme nabídnout přizpůsobená řešení.

Co je těsnění obálky PTFE typu B?

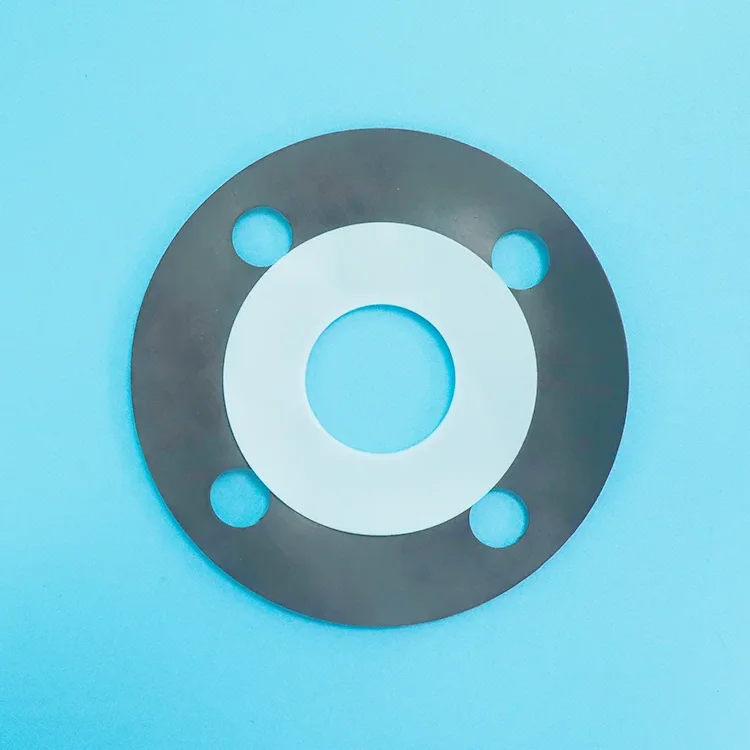

Těsnění pláště z PTFE typu B se skládá z vnějšího pláště z PTFE vyrobeného z pevného PTFE bloku nebo desky, plně zapouzdřující měkké výplňové jádro. Na rozdíl od typu A (který má štěrbinu vyříznutou z vnější hrany) je typ B obroben se čtvercovým průřezem a nemá žádnou štěrbinu – výplňové jádro je zcela utěsněno uvnitř PTFE obalu.

Struktura:

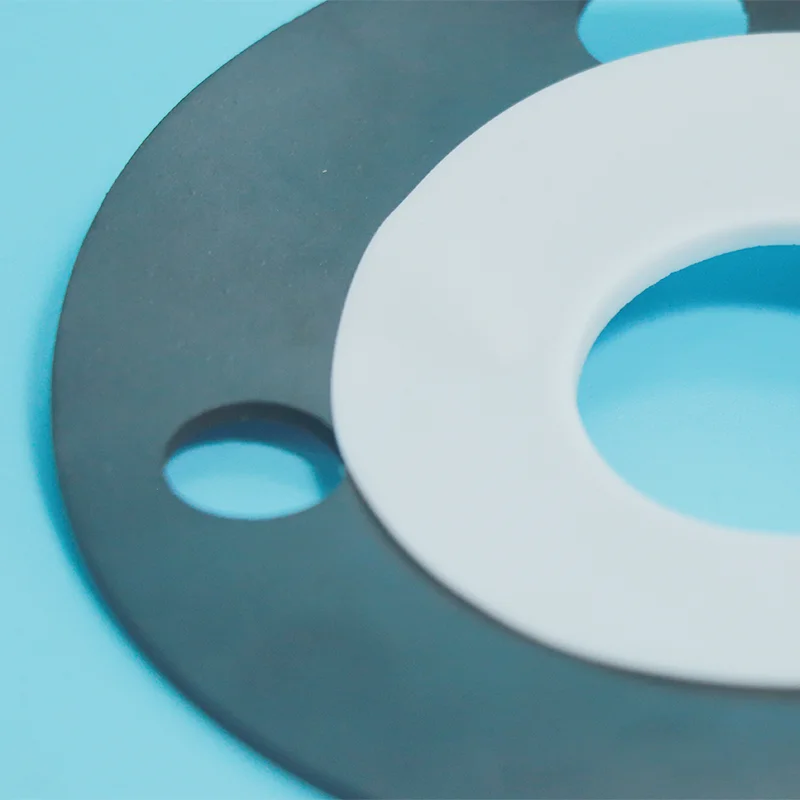

PTFE plášť: Obrobený z PTFE bloku nebo listu do čtvercového průřezu, plně zapouzdřující jádro výplně bez odkryté štěrbiny

Výplňové jádro: Nekovový materiál, jako je neazbestová pryžová fólie, lisovaná vlákna nebo grafitová kompozitní fólie

Konstrukce typu B: Plná obálka s obrobeným čtvercovým průřezem, bez štěrbiny, bez odkryté výplně, lepší integrita těsnění

Klíčové vlastnosti:

Žádná štěrbina: Výplňové jádro je zcela utěsněno v plášti z PTFE, žádné odhalené slabé místo

Lepší integrita těsnění: Obrobená konstrukce poskytuje vynikající těsnicí výkon ve srovnání s typem A

Přizpůsobení vnitřního průměru: Vnitřní průměr lze opracovat tak, aby odpovídal otvoru příruby, čímž se zabrání turbulenci proudění a sníží se eroze

Průvodce srovnáním a výběrem

Typ A vs Typ B vs Typ C vs pevný PTFE

Průvodce rychlým výběrem

Primární aplikace

Technické specifikace

Vlastnosti těsnění obálky PTFE typu B

Dostupné možnosti výplně

případová studie

Ve velkém petrochemickém závodě v Šanghaji fungoval výstupní potrubní ventil kompresoru krakovacího plynu na etylen (třída 300) v provozních podmínkách obsahujících H2S s vystavením korozivním médiím, zvýšeným teplotám, kolísání tlaku a častým cyklům start-stop. Původní spirálově vinutá těsnění během dlouhodobého provozu postupně ztrácela těsnicí výkon v důsledku koroze materiálů vinutí a součástí výplně, což vytváří potenciální riziko úniku a zvyšuje požadavky na údržbu.

Pro řešení těchto problémů závod nahradil stávající těsnění těsněními typu B zapouzdřenými do PTFE. Tento design s plně PTFE opláštěným flexibilním výplňovým jádrem poskytuje vynikající odolnost vůči H₂S, kyselinám, zásadám a dalším agresivním chemikáliím a zároveň zabraňuje přímému kontaktu mezi procesním médiem a vnitřním výplňovým materiálem. Stlačitelné jádro také poskytuje zlepšenou regenerační schopnost, což umožňuje těsnění kompenzovat nepravidelnosti příruby a kolísání tlaku během provozu.

Po instalaci dosáhlo těsnění typu B zapouzdřené PTFE stabilního těsnícího výkonu v aplikaci výstupního ventilu kompresoru krakovacího plynu na etylen. Během 4letého cyklu obrátky systém udržoval nulové úniky, což prokázalo dlouhodobou spolehlivost technologie těsnění zapouzdřených PTFE v náročných petrochemických těsnicích aplikacích, přičemž se snížila četnost údržby a zlepšila provozní bezpečnost.

FAQ

Otázka: Co je těsnění pláště PTFE typu B a kdy ho mám použít?

Odpověď: Plášťové těsnění z PTFE typu B je obrobený plášť z PTFE se čtvercovým průřezem, který plně zapouzdřuje měkké výplňové jádro bez štěrbiny. Plná obálka poskytuje vynikající integritu těsnění ve srovnání s typem A (typ s štěrbinou), žádné odhalené jádro výplně, žádné potenciální slabé místo. Vnitřní průměr lze obrobit tak, aby odpovídal otvoru příruby, čímž se zabrání turbulenci proudění.

Použijte typ B, když: Potřebujete lepší spolehlivost těsnění než typ A pro středně až vysokotlaké korozivní provozy (až 5,0 MPa), ale nechcete platit za pevný PTFE.

Kdy NEPOUŽÍVAT typ B: Nízkotlaké aplikace citlivé na náklady, kde stačí typ A. Pro vysokotlaký provoz nebo provoz s velkým průměrem zvažte typ C. Pro maximální chemickou čistotu a žádné riziko pronikání zvažte pevný PTFE.

Otázka: Které těsnění typu B vs. pevné PTFE si mám vybrat?

Odpověď: Typ B (obálka) nabízí chemickou odolnost pláště z PTFE se stlačitelností z jádra výplně za nižší cenu než pevný PTFE.

Výplňové jádro však může být napadeno, pokud médium časem pronikne skrz plášť z PTFE. Pevné PTFE těsnění nabízí maximální chemickou odolnost a čistotu, žádné výplňové jádro, žádné riziko pronikání.

Ale stojí podstatně více a je méně odolný (žádné výplňové jádro, které by poskytovalo odpružení).

Rychlé pravidlo:

Středotlaký, cenově dostupný, korozivní provoz → Typ B.

Vysoký tlak, ultračistý, kritický provoz, žádné přijatelné riziko pronikání → Pevný PTFE.

Otázka: Jaká jsou omezení a jaké jsou nejčastější chyby?

A: Teplota: Až do +200°C.

Tlak: Až 5,0 MPa (50 bar).

Chemikálie: pH 0-14 univerzální odolnost, NENÍ kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem při vysokých teplotách. PTFE může být časem proniknut některými chemikáliemi (kyselina dusičná, chlór, ethylenoxid).

Časté chyby:

(1) Používání typu B v aplikacích, kde média prostupují PTFE: některé chemikálie mohou časem pronikat PTFE a napadat jádro výplně, pravidelně vyměňujte těsnění nebo používejte pevné PTFE těsnění.

(2) Přílišné utažení: nadměrná komprese může poškodit plášť z PTFE, použijte kontrolovaný utahovací moment.

(3) Špatný výběr velikosti: Typy A a B se doporučují pro velikosti do DN500, pro větší průměry je preferován typ C.
