Profesionální továrna na PTFE těsnění

Pokud hledáte spolehlivého výrobce a dodavatele PTFE těsnění,Taifnonabízí OEM řešení přizpůsobení, která splňují normy CE a FDA. Produkty vytvářejí těsné těsnění mezi přírubovými spoji, čímž zabraňují úniku kapaliny nebo plynu v potrubních systémech a zařízeních.

Co jsou PTFE těsnění?

Těsnění z PTFE jsou těsnicí součásti vyrobené z PTFE pryskyřice lisováním nebo řezáním, poté přesným řezáním nebo lisováním do tvarů těsnění.

Problém, který řeší: Gumová těsnění bobtnají v chemikáliích. Kovová těsnění korodují. Grafitová těsnění oxidují. PTFE nabízí univerzální chemickou odolnost (pH 0-14), široký teplotní rozsah (-200 °C až +260 °C) a nejnižší koeficient tření ze všech pevných materiálů – díky tomu jsou těsnění PTFE preferovaným těsnicím řešením pro chemický, farmaceutický, potravinářský a polovodičový průmysl.

Cena za špatný výběr: Pryžové těsnění v kyselém provozu během týdnů selže a způsobí netěsnosti, prostoje, ztrátu produktu a bezpečnostní rizika. Kovové těsnění v korozivním provozu je dražší a vyžaduje vyšší krouticí moment. Grafitové těsnění v oxidačním provozu degraduje. Těsnění PTFE odstraňují tato rizika – jeden materiál pro téměř každý chemický provoz.

Klasifikace podle materiálu

Těsnění Virgin PTFE

Parametr	Popis
Materiál	100% čistý PTFE, bez plniv, bez přebrušování
Teplota	-180 °C až +200 °C
Hustota	2,10-2,30 g/cm³
Klíčové vlastnosti	Univerzální chemická odolnost (pH 0-14), nejnižší tření, vyhovuje FDA
Nejlepší pro	Čisté chemikálie, potraviny a nápoje, farmaceutika, kyseliny, rozpouštědla, vysoce čisté aplikace
Životnost v chemickém provozu	2-3 roky
Omezení	Měkký — špatná odolnost proti tečení, deformuje se při trvalém zatížení
Barva	Bílý

Těsnění PTFE plněné sklem

Parametr	Popis
Plnidla	15-25% skleněné vlákno
Teplota	-180 °C až +200 °C
Pevnost v tahu	≥25 MPa
Klíčové vlastnosti	3-5x delší životnost v abrazivním provozu, zvýšená mechanická pevnost, zlepšená odolnost proti opotřebení
Nejlepší pro	Abrazivní média, kaly, vysoký tlak, sedla ventilů, vysoké zatížení
Omezení	Není určeno pro kyselinu fluorovodíkovou (HF) nebo silné alkálie
Barva	Špinavě bílá, světle šedá

Těsnění PTFE plněné křemíkem

Parametr	Popis
Plnidla	Oxid křemičitý (SiO₂)
Teplota	-180 °C až +200 °C
Klíčové vlastnosti	Vynikající odolnost proti tečení, vysoká mechanická pevnost, dobré zachování krouticího momentu šroubu, nižší permeace
Nejlepší pro	Silné kyseliny (kromě HF), rozpouštědla, uhlovodíky, servis chlóru, chemické zpracování
Omezení	Není kompatibilní s HF nebo silnými alkáliemi
Barva	Plavá, oranžová

PTFE těsnění plněné síranem barnatým

Parametr	Popis
Plnidla	Síran barnatý (BaSO₄)
Teplota	-180 °C až +200 °C
Hustota	2,9-3,0 g/cm³ — nejvyšší mezi plněnými druhy
Klíčové vlastnosti	Nejvyšší hustota, vynikající odolnost proti tečení, vynikající odolnost proti louhu, vysoká mechanická pevnost
Nejlepší pro	Silné žíraviny (NaOH, KOH), chlór, kyselina fluorovodíková (HF), agresivní chemikálie
Omezení	Ne pro roztavené alkalické kovy nebo plynný fluor
Barva	Bílá, hnědá

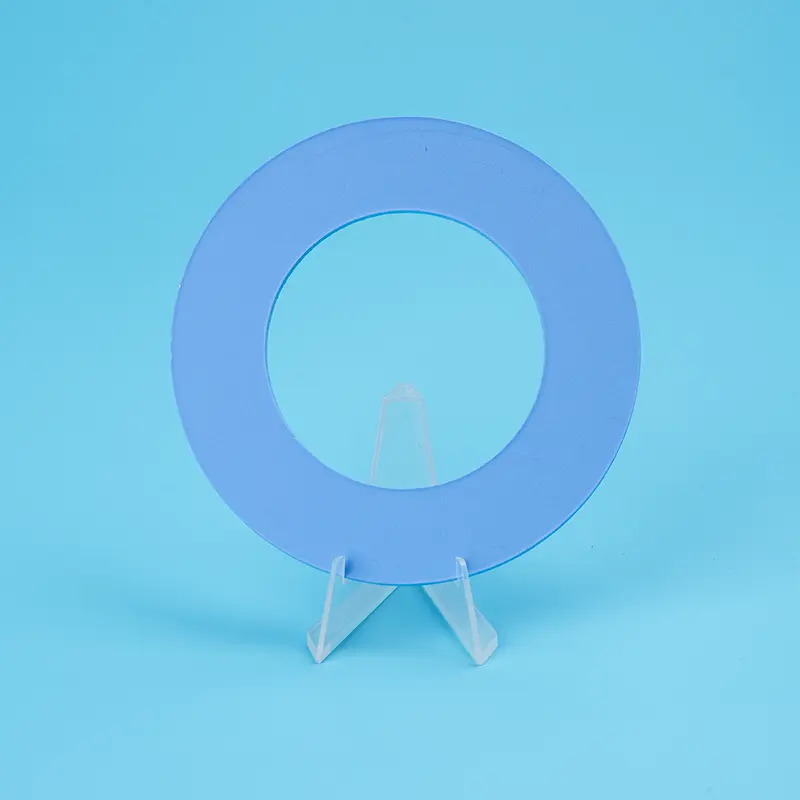

PTFE těsnění naplněné skleněnými mikrokuličkami

Parametr	Popis
Plnidla	Duté skleněné mikrokuličky
Teplota	-180 °C až +200 °C
Zotavení	≥32 % (až 55,8 % v některých stupních)
Klíčové vlastnosti	Nízká hustota, vynikající stlačitelnost a přizpůsobivost, chrání křehké příruby, těsnění s nízkým kroutícím momentem
Nejlepší pro	Skleněné příruby, křehké příruby, těsnění s nízkým kroutícím momentem, žíraviny, silné kyseliny
Omezení	Není kompatibilní s HF
Barva	Modrá, bílá

Těsnění z expandovaného PTFE (ePTFE).

Parametr	Popis
Materiál	100% expandovaný PTFE s mikroporézní strukturou
Teplota	-196 °C až +200 °C
Stlačitelnost	~38 %
Zotavení	~14 %
Klíčové vlastnosti	Vynikající přizpůsobivost drsným povrchům, žádný studený tok, těsnění s nízkým kroutícím momentem, vyhovuje FDA
Nejlepší pro	Poškozené nebo nepravidelné příruby, příruby potažené sklem, aplikace s nízkým točivým momentem, potraviny/farmaka
Omezení	Nižší jmenovitý tlak než plněné třídy
Barva	Bílý

Konstrukční typy těsnění

Typ	Konstrukce	Nejlepší pro	Tlak
V-Type (štěrbina)	PTFE plášť rozříznutý od vnějšího okraje k vnitřnímu otvoru, vložená měkká výplň	Nízkotlaká, obecná chemie, DN15-DN500	Až 4,0 MPa
Typ L (obráběný)	Čtvercový průřez, obrobený, bez štěrbiny	Středně vysoký tlak, kritický servis	Až 5,0 MPa
Typ U (skládací)	PTFE páska složená a zatavená, velký průměr	Příruby velkého průměru (DN350+), vysoká spolehlivost	Nejvyšší

Možnosti výplně: Flexibilní grafit, stlačené vlákno bez azbestu (CAF), pryž (EPDM, Viton), skleněné vlákno

Průvodce porovnáváním a výběrem

Porovnání tříd PTFE těsnění

Funkce	Panenský PTFE	Plněné sklem	S náplní křemíku	Síran barnatý	ePTFE
Chemická odolnost	★★★★★ pH 0-14	★★★★☆ ne pro HF/alkálie	★★★★☆ ne pro HF/alkálie	★★★★☆ ne pro roztavené kovy	★★★★★ pH 0-14
Odolnost vůči tečení	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Odolnost proti opotřebení	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Přizpůsobivost	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Vyhovující FDA	✅ Ano	❌ Ne	❌ Ne	✅ Ano	✅ Ano
Cena (počáteční)	$	$$	$$	$$$	$$$
Životnost v náročné službě	6-12 měsíců	3-5 let	3-5 let	3-5 let	2-3 roky
Nejlepší pro	Čistota, čisté chemikálie	Brusivo, vysoký tlak	Kyseliny, rozpouštědla, chlór	Žíraviny, HF	Poškozené příruby, nízký točivý moment

Průvodce rychlým výběrem

Pokud je vaše služba...	Vybrat...	Proč	ROI
Čisté chemikálie, potraviny/farmaka, soulad s FDA	Panenský PTFE	Univerzální chemická odolnost, vyhovuje FDA	Nejnižší náklady na čistou službu
Abrazivní média, kaly, vysoký tlak	PTFE plněný sklem	3-5x delší životnost v brusivech	Méně výměn
Silné kyseliny, rozpouštědla, chlór, kryogenní	PTFE plněný oxidem křemičitým	Vynikající odolnost proti tečení + chemická kompatibilita	Delší životnost těsnění, méně opětovného utahování
Silná žíravina, HF obsluha, vysoké zatížení	PTFE plněný síranem barnatým	Nejvyšší hustota, nejlepší žíravina a HF odolnost	Vynikající chemická odolnost
Poškozené příruby, příruby potažené sklem, nízký točivý moment	ePTFE	Přizpůsobuje se nerovnostem, chrání křehké příruby	Chrání drahé vybavení
Nízký tlak, úsporné, nerovné příruby	Těsnění obálky z PTFE	Ekonomický, dobrá chemická odolnost	O 30-50% méně než pevný PTFE

Aplikace produktů

Průmysl	Aplikace	Doporučený stupeň
Chemické zpracování	Potrubní příruby, čerpadla, ventily, reaktory — kyseliny, rozpouštědla, žíraviny, chlór	Panenský, plněný oxidem křemičitým, plněný síranem barnatým
Farmaceutický	Sterilní zpracování, výroba API, bioreaktory – shoda s FDA	Virgin PTFE (třída FDA)
Jídlo a nápoje	Sanitární přípojky, plnicí zařízení – shoda s FDA	Virgin nebo ePTFE třídy FDA
Petrochemický	Příruby potrubí, ventilové spoje — uhlovodíky, H₂S	Plněno křemíkem, Plněno sklem
Vybavení lemované sklem	Skleněné reaktory, nádoby — křehké příruby	ePTFE, skleněné mikrokuličky plněné
Polovodič	Distribuce vysoce čistých chemikálií	Panenský PTFE (vysoce čistý)
Buničina a papír	Digestorové příruby, zásobní čerpadla	Plněné sklem

Klíčové výhody

1. Univerzální chemická odolnost

PTFE odolává téměř všem chemikáliím s pH 0-14, kyselinám, zásadám, rozpouštědlům, uhlovodíkům, chlóru a dalším.

2. Široký rozsah teplot

Nepřetržitý provoz od -180 °C do +200 °C, jeden materiál pro kryogenní až vysokoteplotní provoz.

3. Nízké tření

Koeficient tření 0,05-0,20, samomazné, snižuje opotřebení přírub.

4. Třídy vyhovující FDA

Virgin PTFE a vybrané druhy splňují požadavky FDA 21 CFR 177.1550 pro potravinářské a farmaceutické aplikace.

5. Nepřilnavý povrch

Povrch zabraňuje přilnutí a usazování médií, snadné čištění, snižuje riziko kontaminace.

6. Dlouhá životnost

Správně vybraná těsnění z PTFE poskytují spolehlivé těsnění po celá léta, snižují četnost údržby a prostoje.

FAQ

Otázka: Panenské PTFE a plněné PTFE těsnění, které si mám vybrat?

Odpověď: Virgin PTFE nabízí univerzální chemickou odolnost (pH 0-14), nejnižší tření a shodu s FDA, nejlépe pro čisté chemikálie, potraviny/farmaka a vysoce čisté aplikace.

Plněný PTFE (sklo, oxid křemičitý, síran barnatý, uhlík) dodává mechanickou pevnost, odolnost proti tečení a odolnost proti opotřebení, nejlépe pro vysokotlaká, abrazivní média a náročné služby.

Virgin PTFE může stát předem méně, ale pokud selže každých 6 měsíců, jedno naplněné PTFE těsnění, které vydrží 3-5 let, vám ušetří 6-10 výměn + prostoje + práce.

Rychlé pravidlo:

Čisté služby, FDA → Virgin.

Brusivo, vysokotlaké, náročné → Plněno.

Otázka: Těsnění pláště PTFE a pevné těsnění PTFE, kdy bych je měl použít?

Odpověď: Pevné těsnění z PTFE je jednodílné těsnění z čistého nebo plněného PTFE, nejlepší pro vysokotlaký provoz, maximální chemickou čistotu a aplikace nevyžadující žádné plnivo.

Těsnění pláště PTFEsestává z pláště z PTFE zapouzdřujícího stlačitelné výplňové jádro, nejlépe pro provoz při nízkém až středním tlaku, příruby se skleněnou vložkou, nerovné příruby a aplikace vyžadující přizpůsobivost.

Rychlé pravidlo:

Vysoký tlak, chemická čistota → Pevný PTFE.

Nízký střední tlak, přizpůsobivost, pružnost → Těsnění obálky.

Cena: Obálkové těsnění stojí o 30–50 % méně než pevné PTFE stejné velikosti.
