Ploché těsnění Virgin PTFE

Vyberte si Taifno jako svého výrobce plochých těsnění z čistého PTFE a získejte cenu přímo z výroby ještě dnes. S vynikající chemickou odolností v rozmezí pH 0-14, širokým rozsahem provozních teplot od -180 °C do +200 °C, nízkým třením a několika jakostními třídami včetně čistého PTFE, plněného PTFE a ePTFE jsou naše produkty široce používány v chemickém zpracování, potravinářském, farmaceutickém a průmyslovém těsnění.

Odeslat dotaz

Popis výrobku

Ve srovnání s pryžovými nebo grafitovými těsněními nabízejí plochá těsnění z čistého PTFE vynikající výkon při práci s korozivními médii, extrémními teplotami a aplikacemi vyžadujícími vysokou úroveň hygieny. S 20 lety zkušeností v průmyslu PTFE poskytuje Taifno těsnicí materiály přizpůsobené vašim specifickým požadavkům na chemikálie, teplotu a čistotu; neváhejte nás kontaktovat.

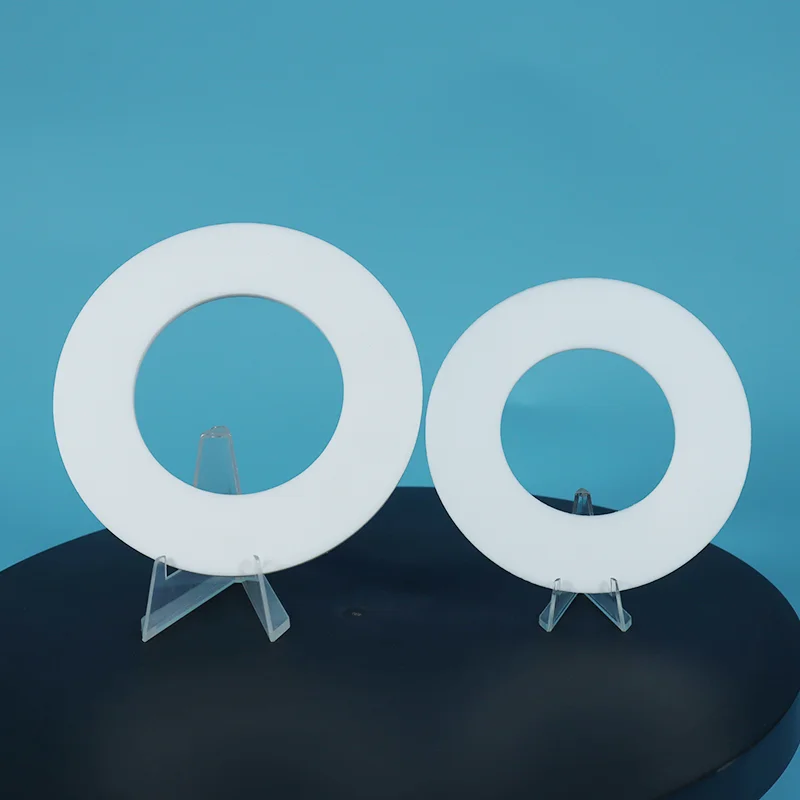

Virgin PTFE Flat Gasket

Představení produktu a proč si vybrat

Co je PTFE těsnění?

Těsnění z PTFE (polytetrafluorethylenové těsnění) je těsnicí součást vyrobená z PTFE pryskyřice obráběním, lisováním nebo řezáním. Ploché těsnění Virgin PTFE je ceněno pro svou širokou chemickou odolnost, široký rozsah provozních teplot a nekontaminující vlastnosti. Jsou k dispozici v konfiguracích včetně plochých těsnění, těsnění ve tvaru V, pístních kroužků a sedel kulových ventilů.

Klíčové vlastnosti

Univerzální chemická odolnost (pH 0-14):Odolává prakticky všem průmyslovým chemikáliím, kyselinám, rozpouštědlům a zásadám

Široký teplotní rozsah (-180°C až +200°C):Udržuje integritu těsnění od kryogenního až po vysokoteplotní provoz

Nejnižší koeficient tření (0,05-0,10):Samomazný, snižuje opotřebení styčných ploch

Nepřilnavý povrch:Zabraňuje přilnavosti a usazování médií, snadné čištění

Vynikající elektrická izolace:Vysoká dielektrická pevnost až 20 kV/mm

Dostupné třídy vyhovující FDA:Virgin PTFE splňuje FDA 21 CFR 177.1550

Proč zvolit PTFE před jinými materiály?

Problém	Jak to řeší PTFE	Náklady na špatný výběr
Guma v chemikáliích bobtná a degraduje	PTFE je chemicky inertní – žádné bobtnání, žádná degradace	Úniky, ztráta produktu, bezpečnostní incidenty
Elastomery selhávají v extrémních teplotách	PTFE zvládá -180°C až +200°C — stabilní v celém rozsahu	Křehké selhání při nízké teplotě, měknutí při vysoké teplotě
Kovová těsnění korodují	PTFE je odolný proti korozi — pH 0-14	Poškození zařízení, kontaminace
Grafit oxiduje v kyselinách	PTFE si snadno poradí s kyselinami – bez oxidace	Porucha těsnění, fugitivní emise
Kontaminace v potravinářských/farmaceutických procesech	Panenský PTFE v souladu s FDA – žádné extrahovatelné látky	Stažení produktu, regulační pokuty

Průvodce porovnáváním a výběrem

PTFE vs guma vs kov vs grafitová těsnění

Funkce	PTFE těsnění	Guma/Elastomer	Kovové těsnění	Grafitové těsnění
Chemická odolnost	★★★★★ pH 0-14	★★☆☆☆ omezený	★★★☆☆	★★★★☆
Teplotní rozsah	-180 °C až +200 °C	-40°C až +150°C	Až 600°C+	Až 450°C
Tření	★★★★★ nejnižší	★★★☆☆	★★☆☆☆	★★★★☆
Odolnost vůči tečení	★★☆☆☆ chudý (panna)	★★★★☆	★★★★★	★★★☆☆
Vyhovující FDA	✅ Ano	⚠️ Omezené	❌ Ne	❌ Ne
Náklady	$$	$	$$$$	$$$
Nejlepší pro	Chemikálie, kyseliny, rozpouštědla, FDA	Voda, vzduch, obecný servis	Extrémní tlak, vysoká teplota	Vysoká teplota, pára

Porovnání jakosti PTFE

Funkce	Panenský PTFE	Plněný PTFE	Expandovaný PTFE (ePTFE)
Chemická odolnost	★★★★★ pH 0-14	★★★★☆ záleží na plnivu	★★★★★ pH 0-14
Odolnost vůči tečení	★★☆☆☆ chudý	★★★★☆ zlepšila	★★★★☆ vynikající
Přizpůsobivost	★★☆☆☆ tuhý	★★☆☆☆	★★★★★ vynikající
Vyhovující FDA	✅ Ano	⚠️ Záleží na plnivu	✅ Ano
Nejlepší pro	Vysoce čisté, aplikace FDA	Vysoký tlak, mechanická pevnost	Poškozené příruby, nízký točivý moment

Průvodce rychlým výběrem

Pokud je vaše aplikace...	Vybrat...	Proč
Potraviny, farmacie, čisté chemikálie, soulad s FDA	Panenský PTFE	Maximální čistota, vyhovuje FDA
Vyžaduje se vysoký tlak, vysoké zatížení, odolnost proti tečení	Plněný PTFE	Zlepšená mechanická pevnost
Poškozené, hrubé nebo zdeformované příruby	ePTFE	Vyhovuje nepravidelnostem, nízký točivý moment
Skleněné příruby, křehké povrchy	ePTFE nebo těsnění obálky	Nízký točivý moment, šetrný k přírubám
Silná žíravina, buničina a papír	PTFE plněný síranem barnatým	Chemická kompatibilita + snížené tečení
Odvod tepla, nízké tření, dynamická těsnění	PTFE plněný grafitem	Tepelná vodivost, nízké opotřebení

Primární aplikace

Průmysl	Aplikace	Proč PTFE
Chemické zpracování	Potrubní příruby, čerpadla, ventily, reaktory	pH 0-14 chemická odolnost
Farmaceutický	Sterilní zpracovatelská zařízení, výroba API	Shoda s FDA, nekontaminující
Jídlo a nápoje	Sanitární přípojky, zpracovatelská zařízení	Shoda s FDA, nepřilnavý, snadné čištění
Ropa a plyn	Rafinérské příruby, potrubí — uhlovodíky, H₂S	Chemická odolnost, široký teplotní rozsah
Výroba energie	Parní systémy, chladicí voda	Rozsah -180°C až +200°C
Voda a odpadní voda	Příruby čistírny, připojení čerpadel	Odolnost proti korozi, nekontaminující
Polovodič	Distribuce vysoce čistých chemikálií	Ultra čistý materiál, žádné extrahovatelné

Factory Factory Factory Factory

Technické specifikace

Vlastnosti PTFE těsnění

Parametr	Hodnota
Teplotní rozsah	-180 °C až +200 °C
Rozsah tlaku	Až 80 barů (závisí na jakosti, tloušťce a designu)
Rozsah pH	0-14 — univerzální chemická odolnost
Hustota	2,10-2,40 g/cm³
Pevnost v tahu	≥15 MPa (panenská)
Koeficient tření	0,05-0,10
Dielektrická pevnost	Až 20 kV/mm
Absorpce vody	<0,01 %
Materiál	100% panenský PTFE nebo plněné směsi

Dostupné velikosti

Rozsah velikostí	Tloušťka (mm)	Poznámky
DN15 až DN600+	0,5 – 6,0	Standardní velikosti skladem
Vlastní velikosti	K dispozici na vyžádání	Střih podle specifikace

Zajištění kvality

Materiál 100% Virgin Resin – žádné přebrušování, žádný recyklovaný materiál

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Dostupné stupně vyhovující FDA – splňuje FDA 21 CFR 177.1550

Vlastní výroba – k dispozici v různých velikostech, tloušťkách a tvarech

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 5-10 dní

Test Test Test Test

Pouzdro na produkt

Papírna v Guangdong, Čína, zaznamenala časté poruchy těsnění v systému parního kondenzátu pracujícího při 180 °C a tlaku 1,6 MPa. Systém procházel každý den dvěma tepelnými cykly, které způsobovaly opakované roztahování a smršťování přírubového spoje. Původní těsnění z čistého PTFE trpělo deformací při tečení a sníženým těsnicím výkonem při nepřetržitém tepelném cyklování, což vyžadovalo výměnu přibližně jednou za měsíc. Častá údržba nejen zvýšila provozní náklady, ale také ovlivnila spolehlivost zařízení a efektivitu výroby.

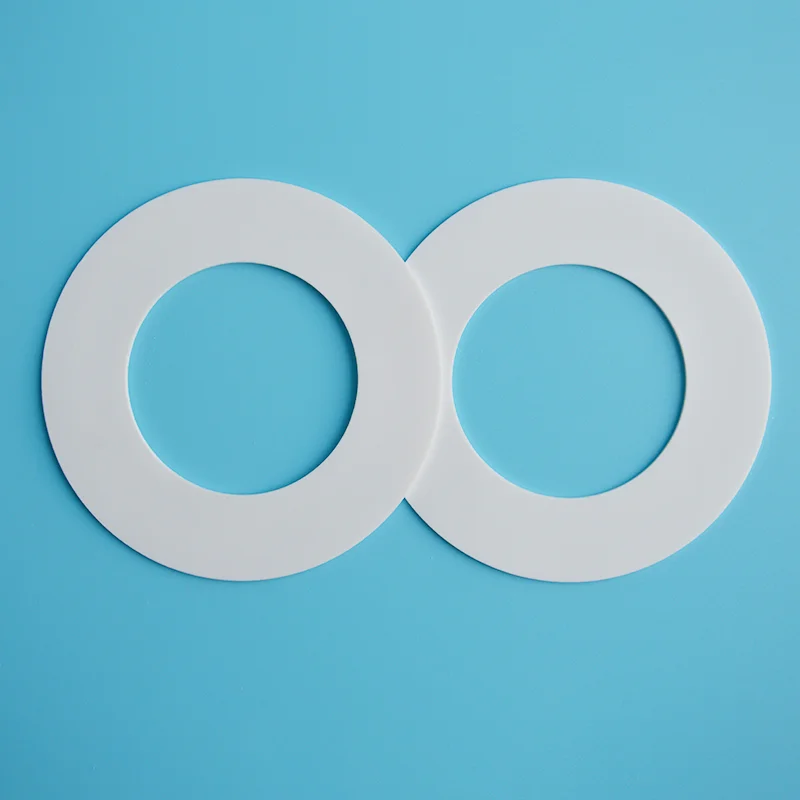

Aby se tento problém vyřešil, závod nahradil konvenční těsnění z čistého PTFE těsněními z PTFE plněnými sklem vyrobenými z desek PTFE vyztužených skelnými vlákny. Ve srovnání s neplněným PTFE poskytuje PTFE plněný sklem zlepšenou pevnost v tlaku, zvýšenou rozměrovou stabilitu a lepší odolnost proti tečení a tečení za studena za podmínek vysoké teploty a tlaku. Díky těmto zlepšeným mechanickým vlastnostem je vhodnější pro aplikace zahrnující opakované tepelné cykly a dlouhodobé požadavky na utěsnění přírub.

Po instalaci si skleněná těsnění z PTFE udržela stabilní těsnicí výkon při nepřetržitém provozu při 180 °C, 1,6 MPa a dvou tepelných cyklech za den. Interval výměny těsnění se výrazně prodloužil z přibližně 1 měsíce na 14 měsíců, což výrazně snížilo četnost údržby a zlepšilo spolehlivost systému parního kondenzátu.

Výsledky aplikace:

● Aplikační vybavení:Parní kondenzační systém v papírně

● Provozní podmínky:Teplota 180°C / tlak 1,6 MPa / 2 tepelné cykly za den

● Originální řešení:Těsnění z čistého PTFE

● Náhradní řešení:Těsnění PTFE plněné sklem

● Zlepšení životnosti:Prodlouženo z 1 měsíce na 14 měsíců

● Klíčové výhody:Vylepšená odolnost proti tečení, lepší rozměrová stabilita, snížená frekvence údržby a zvýšená dlouhodobá spolehlivost těsnění

Toto pouzdro zdůrazňuje výhody materiálů PTFE plněných sklem ve vysokoteplotních těsnicích aplikacích s častým tepelným cyklem a poskytuje odolnější řešení než standardní těsnění z čistého PTFE pro náročná průmyslová prostředí.

FAQ

Otázka: Co je těsnění z PTFE a proč se používá na gumu nebo kov?

Odpověď: Těsnění z PTFE (polytetrafluorethylenové těsnění) je těsnicí prvek používaný k zabránění netěsnostem mezi přírubami a spoji potrubí. Ploché těsnění Virgin PTFE je preferováno před pryží a kovem, protože nabízí univerzální chemickou odolnost (pH 0-14), pryž bobtná v chemikáliích a kov koroduje.

Nabízejí také široký teplotní rozsah (-180 °C až +200 °C), nepřilnavý povrch a třídy vyhovující FDA pro potravinářské a farmaceutické aplikace.

Kdy použít PTFE: Agresivní chemikálie, extrémní teploty, procesy regulované FDA a aplikace, kde je kontaminace nepřijatelná.

Kdy NEPOUŽÍVAT PTFE: Tavené alkalické kovy, elementární fluor při vysokých teplotách nebo aplikace vyžadující vysokou mechanickou pevnost bez výplně.

Otázka: Jaký je rozdíl mezi těsněním z čistého PTFE, plněného PTFE a expandovaného PTFE (ePTFE)?

Odpověď: Ploché těsnění Virgin Virgin PTFE je vyrobeno z čisté, neplněné PTFE pryskyřice a nabízí nejvyšší chemickou odolnost a čistotu, preferovanou volbu pro styk s potravinami a farmaceutické zpracování regulované FDA.

Plněné ploché těsnění Virgin PTFE obsahuje přísady, jako je sklo, síran barnatý nebo uhlík pro zlepšení mechanické pevnosti a snížení tečení, díky čemuž jsou vhodné pro aplikace s vyšším tlakem. Plněný PTFE je nejběžnějším typem pro obecné průmyslové použití.

Expandované PTFE (ePTFE) těsnění se vyrábí roztahováním panenského PTFE, aby se vytvořil vysoce stlačitelný, přizpůsobivý materiál, který účinně těsní na drsných, poškozených nebo nepravidelných površích přírub při nižším zatížení šroubů. Na rozdíl od plněného PTFE si ePTFE zachovává plnou chemickou odolnost původního PTFE, protože nejsou přidávány žádné přísady.

Otázka: Jaká jsou omezení plochého těsnění Virgin PTFE a jaké jsou nejčastější chyby?

A: Teplota: -180°C až +200°C nepřetržitý provoz.

Chemikálie: pH 0-14 univerzální odolnost, NENÍ kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem při vysokých teplotách.

Omezení: PTFE má špatnou odolnost proti tečení (tečení za studena), při dlouhodobém vysokém tlaku se deformuje. PTFE má také nízkou mechanickou pevnost, není vhodný pro vysokotlaký náraz bez výztuže.

Tři běžné chyby:

(1) Použití nového PTFE ve vysokotlakém provozu: deformuje se při trvalém zatížení; použijte plněný PTFE.

(2) Přílišné utažení: PTFE je měkký; nadměrné stlačení způsobuje tečení a netěsnost. Použijte momentový klíč.

(3) Špatný výběr třídy: ne všechna plochá těsnění Virgin PTFE jsou stejná; zvolte panenský pro čistotu, plněný pro pevnost, ePTFE pro přizpůsobivost. Ke každé objednávce přikládáme specifikace instalace.

Potřebujete pomoci s výběrem správné třídy? Kontaktujte nás s vaší teplotou, tlakem a médiem, doporučujeme správnou třídu PTFE do 24 hodin.
