Těsnění PTFE vyztužené kovovou síťovinou

Těsnění PTFE vyztužená kovovou síťovinou nabízejí ve srovnání se standardními těsněními z PTFE vynikající strukturální pevnost s odolností vůči tlaku až 6,4 MPa (64 barů); dostupné specifikace sítě se pohybují od #40 do #200 (materiál SUS316). Jako profesionální výrobce nabízí Taifno také modely vyhovující FDA vhodné pro potravinářský a farmaceutický průmysl.

Uveďte prosím rozměry příruby a specifikace sítě a my vám do 24 hodin poskytneme cenovou nabídku.

Co je PTFE těsnění vyztužené kovovou síťovinou?

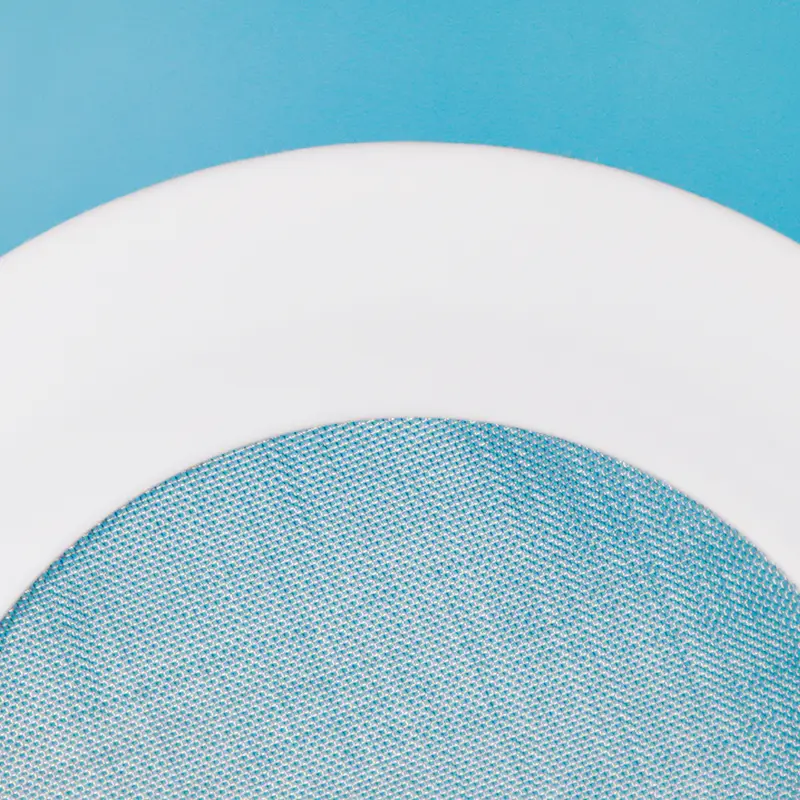

Těsnění PTFE vyztužené kovovou síťovinou je kompozitní těsnicí prvek, který kombinuje těsnicí prvek z PTFE se síťkou z nerezové oceli (SUS316) integrovanou do struktury těsnění. Kovová síťka poskytuje vyztužení, zatímco PTFE poskytuje chemickou odolnost a těsnění.

Dvě primární konfigurace:

Vyztužené těsnění (konstrukční): Kovová síťovina vložená do těla z PTFE, aby odolala studenému proudění, omezila relaxaci při tečení a zabránila vyfouknutí pod vysokým tlakem

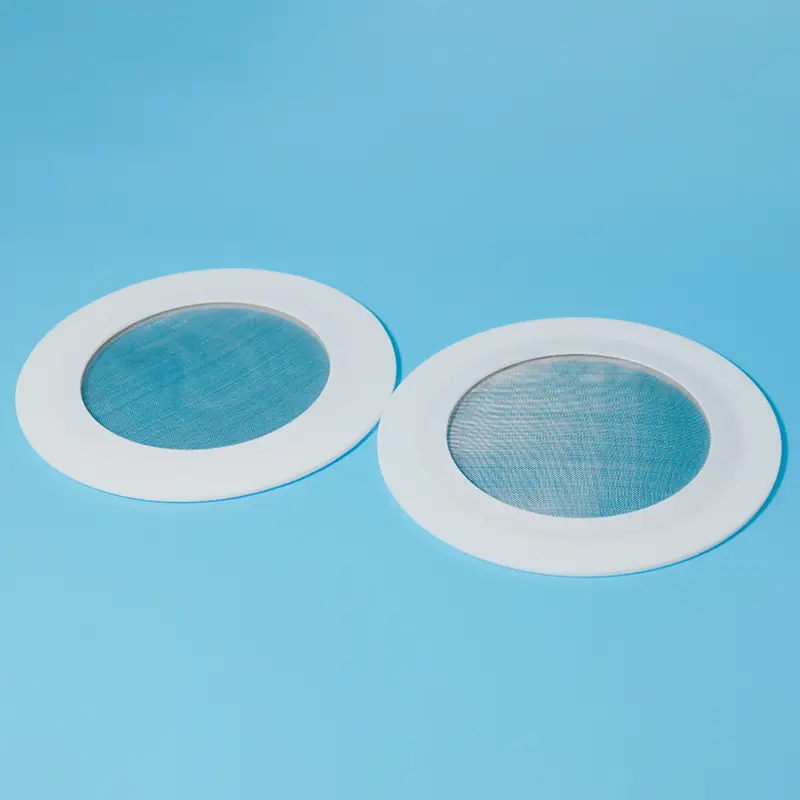

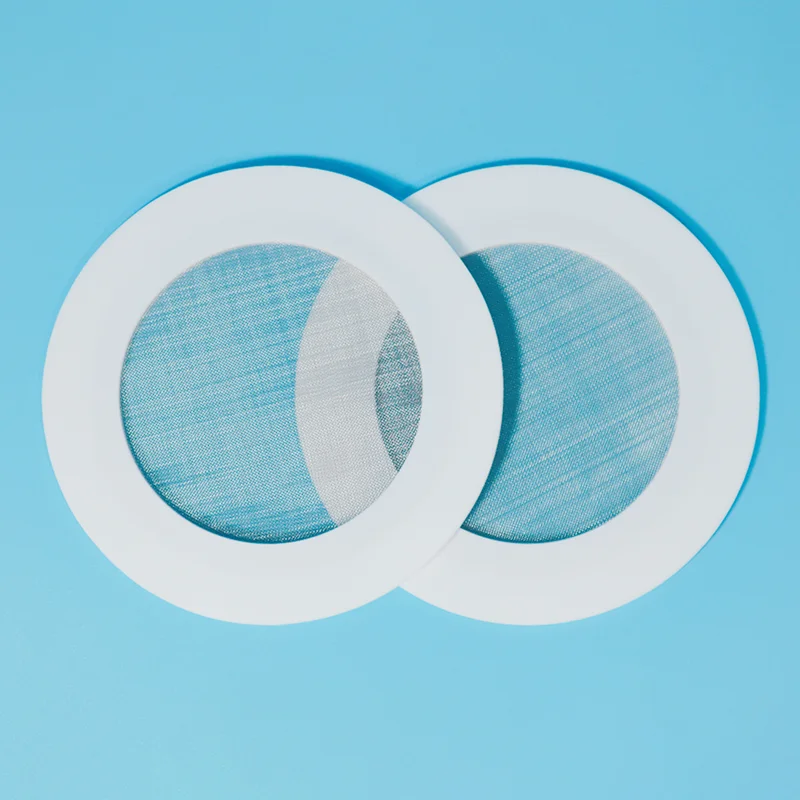

Těsnění sítka (filtr): Kovová síťka pokrývá otvor a funguje jako integrované sítko zachycující částice, zatímco PTFE utěsňuje přírubu

Jak to funguje:

Tělo z PTFE: Poskytuje univerzální chemickou odolnost (pH 0-14) a těsnění s nízkým třením

Kovová síťovina (SUS316): Poskytuje vyztužení, odolnost proti profouknutí a filtraci

Homogenní lepení: PTFE natavený kolem kovu během slinování – žádná lepidla, žádná delaminace

Klíčové výhody:

Zesílený design:snižuje tečení a studený tok, déle udržuje krouticí moment šroubu

Ochrana proti prasknutí:kovová výztuha zabraňuje vytlačování těsnění pod vysokým tlakem

Integrovaná filtrace:zachycuje částice bez samostatného sítka

Těsnění s nízkým kroutícím momentem:vhodné pro skleněné, FRP a litinové příruby

Široká chemická kompatibilita:PTFE si poradí s pH 0-14, síťovina SUS316 si poradí s většinou médií

Dostupné třídy vyhovující FDA:potravinářské a farmaceutické aplikace

Všestranné možnosti síťoviny:k dispozici od #40 do #200 mesh (SUS316)

Omezení, která je třeba si uvědomit:

Síto filtru vyžaduje pravidelnou kontrolu: ucpání může způsobit pokles tlaku nebo poškození

Není určeno pro nepřetržité těžké filtrování: pro nakládání těžkých pevných látek použijte speciální sítko

Průvodce srovnáním a výběrem

Kovová síťovina PTFE těsnění vs. kovový plášť vs. standardní PTFE

Průvodce rychlým výběrem

Průvodce výběrem velikosti sítě

Primární aplikace

Technické specifikace

Vlastnosti PTFE těsnění vyztuženého kovovou síťovinou

Dostupné velikosti

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

SUS316 Stainless Steel Mesh – odolný proti korozi, potravinářský materiál

Homogenní lepení – PTFE tavený skrz síťované perforace – žádná delaminace

Dostupné stupně vyhovující FDA – pro potravinářské, nápojové a farmaceutické aplikace

Úplná sledovatelnost – materiálové certifikáty na vyžádání

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 7-15 dní

případová studie

Na sběrné stanici zemního plynu v severozápadní Číně pracovalo vysokotlaké potrubí 15 MPa pod dlouhodobým vysokým tlakem, častými kolísáním tlaku a složitými podmínkami médií. Původní spirálově vinutá těsnění postupně trpěla korozí a degradací těsnění způsobenou nepřetržitým vystavením korozivním médiím a opakovaným tlakovým cyklům, což vytvořilo potenciální riziko úniku a ovlivnilo bezpečný provoz potrubního systému.

K řešení těchto problémů byla jako náhradní řešení instalována těsnění z PTFE vyztužená vložkami z nerezové oceli 316L. Těsnicí vrstva PTFE poskytuje vynikající chemickou odolnost, zatímco vyztužení síťoviny z nerezové oceli 316L zvyšuje mechanickou pevnost, odolnost proti tlaku a dlouhodobou stabilitu těsnění.

Po výměně potrubí pracovalo nepřetržitě po dobu více než 2 let za podmínek kolísavého tlaku a udržovalo si spolehlivý těsnicí výkon s nulovou netěsností po celou dobu provozu.

FAQ

Otázka: Co je PTFE těsnění vyztužené kovovou síťovinou a kdy je mám použít?

Odpověď: Těsnění PTFE vyztužené kovovou síťovinou (také známé jako těsnění sítka PTFE nebo zesílené PTFE těsnění) kombinuje chemickou odolnost PTFE s vyztužením nebo filtrací síťoviny z nerezové oceli.

Vyztuženou verzi použijte, když potřebujete odolnost proti tečení a ochranu proti prasknutí, při vysokotlakém provozu, tepelném cyklování nebo vakuovém provozu, kde by se standardní PTFE deformoval.

Verzi s filtrem použijte, když potřebujete odstranit částice z proudu tekutiny a zároveň utěsnit přírubu, eliminujete samostatné sítko, omezíte místa úniku a snížíte náklady na instalaci.

Dostupné ve velikostech ok od #40 do #200 (SUS316) a jakosti vyhovující FDA.

Otázka: Jaké velikosti ok jsou k dispozici a jak si mohu vybrat tu správnou?

Odpověď: Těsnění PTFE s kovovou síťovinou jsou obvykle k dispozici se síťovinou #40, #60, #100, #150 a #200 (nerezová ocel SUS316).

Průvodce výběrem:

#40 (hrubé): velké pevné látky, kaly, těžba.

#60 (střední): obecná průmyslová filtrace.

#100 (jemné): chemické zpracování, mírná filtrace.

#150-#200 (velmi jemné): farmaceutické, vysoce čisté, potravinářské aplikace.

Vyšší mesh poskytuje jemnější filtraci, ale vyšší tlakovou ztrátu. Pro velké zatížení pevnými látkami použijte speciální síto, síto těsnění je pro lehké až střední odstraňování částic.

Potřebujete pomoci s výběrem správné sítě? Kontaktujte nás s vašimi médii, teplotou, tlakem a velikostí částic.

Otázka: Jaké jsou limity – a nejčastější chyby?

A: Teplota: -180°C až +200°C nepřetržitý provoz.

Tlak: Až 6,4 MPa (64 bar), závisí na tloušťce a provedení.

Chemikálie: PTFE pH 0-14 — Síťovina SUS316 si poradí s většinou kyselin, zásad a rozpouštědel.

Tři běžné chyby:

(1) Používáte-li těsnění sítka pro těžké nakládání pevných látek, síťka se ucpe, zvyšuje se tlak a těsnění může selhat. Pro těžké pevné látky použijte speciální sítko.

(2) Výběr špatné velikosti oka: příliš jemné způsobuje pokles tlaku; příliš hrubé propouští částice.

(3) Ignorování pravidelné kontroly: filtry se mohou časem uvolnit nebo poškodit; pravidelně kontrolovat.
