A Těsnění s pružinou typu Vje navržen tak, aby udržoval spolehlivý těsnicí výkon, když konvenční elastomerová těsnění zápasí s tlakem, teplotou, chemickým působením, provozem při nízkých otáčkách nebo dlouhou dobu nečinnosti. Jeho těsnící profil ve tvaru V spolupracuje s vnitřním pružinovým energizérem pro udržení kontaktu s protilehlým povrchem. Tato konstrukce může poskytnout stabilní těsnicí výkon v široké škále průmyslových provozních podmínek.
Tento článek vysvětluje, jak fungují pružinová těsnění typu V, proč záleží na buzení pružiny, jak výběr materiálu a pružiny ovlivňuje životnost, kde se tato těsnění běžně používají a jak se vyhnout běžným problémům při instalaci a provozu. Poskytuje také praktickou srovnávací tabulku a kontrolní seznam pro odstraňování problémů pro inženýry, týmy údržby, výrobce zařízení a průmyslové nákupčí.

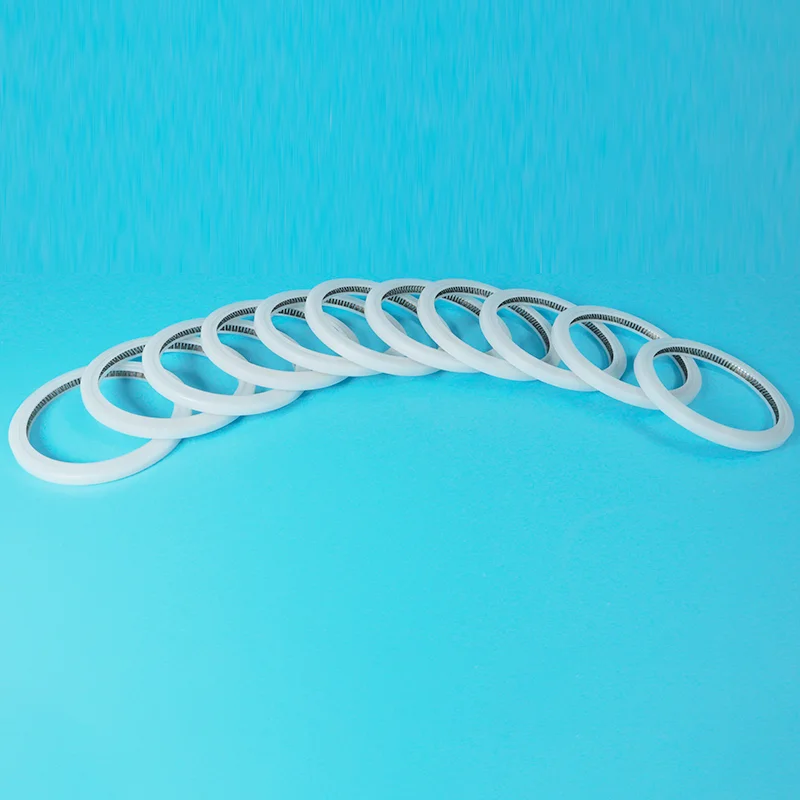

Těsnění s pružinou typu V je přesná těsnící součást, která kombinuje těsnicí profil ve tvaru V s pružinovým prvkem. Těsnění je typicky vyrobeno z vysoce výkonného polymeru, jako je PTFE nebo modifikovaná směs PTFE, zatímco pružina poskytuje kontinuální radiální nebo axiální zatížení proti těsnícímu povrchu.
Na rozdíl od běžného elastomerového těsnění, které se při udržování těsnicího kontaktu z velké části spoléhá na svou vlastní elasticitu, těsnění napájené pružinou používá nezávislý aktivační mechanismus. Díky tomu je konstrukce zvláště užitečná, když má těsnicí materiál omezenou elasticitu nebo když zařízení pracuje v náročných tepelných, chemických nebo mechanických podmínkách.
Profil ve tvaru V může být také navržen tak, aby řídil kontaktní tlak a přizpůsobil se specifickým instalačním geometriím. V závislosti na aplikaci může být těsnění navrženo pro statické těsnění, vratný pohyb, rotační pohyb nebo speciální tlakové podmínky.
The spring is one of the most important functional elements of the sealing system. When the seal is installed, the spring generates an initial contact force between the sealing lip and the mating surface. This force helps close small gaps and maintain contact before system pressure is fully established.
Když se vnitřní tlak v systému zvýší, tlak může působit na profil těsnění a zlepšit kontaktní sílu v oblasti těsnění. Tato kombinace síly pružiny a tlaku systému umožňuje těsnění udržovat stabilní rozhraní těsnění v měnících se provozních podmínkách.
Konfigurace pružin by měla být zvolena podle aplikace. Různé konstrukce pružin mohou poskytovat různé charakteristiky zatížení, třecí chování a odolnost vůči chemickému nebo tepelnému prostředí.
Geometrie pružinového těsnění typu V přímo ovlivňuje rozložení těsnicí síly. Dobře navržený profil může vytvořit kontrolovaný kontakt podél těsnící plochy bez vytváření zbytečného tření.
Tato rovnováha je zvláště důležitá v dynamických aplikacích. Nadměrný kontaktní tlak může zvýšit tření a tvorbu tepla, zatímco nedostatečný kontaktní tlak může způsobit netěsnosti. Konstrukce ve tvaru V poskytuje užitečný základ pro přizpůsobení těsnicího profilu provozním požadavkům zařízení.
| Funkce designu | Funkční role | Potenciální přínos |
|---|---|---|
| Profil ve tvaru V | Ovládá těsnící kontakt | Vyvážená těsnící síla |
| Jarní energizér | Udržuje kontaktní tlak | Vylepšené nízkotlaké těsnění |
| Polymerová bunda | Odděluje médium od hardwaru | Chemická a teplotní odolnost |
Těsnění s pružinou se často volí, když konvenční elastomerové těsnění nemůže poskytnout požadovanou kombinaci chemické odolnosti, teplotní odolnosti, nízkého tření a rozměrové stability.
Materiály na bázi PTFE mohou poskytnout vynikající odolnost vůči mnoha agresivním chemikáliím a procesním kapalinám.
Specializované polymerní sloučeniny mohou podporovat aplikace zahrnující zvýšené nebo rychle se měnící teploty.
Správně zvolené sloučeniny PTFE mohou snížit tření a opotřebení v dynamických těsnicích systémech.
Pružina kompenzuje určité změny v kontaktu těsnění, když těsnění v průběhu času funguje.
Tyto výhody neznamenají, že každé těsnění s pružinou je vhodné pro každé prostředí. Správný výběr materiálu, provedení drážky, povrchová úprava, jmenovitý tlak, teplotní rozsah a instalace jsou stejně důležité.
Výběr materiálu by měl začít spíše skutečnými provozními podmínkami než samotným tvarem těsnění. Polymerový plášť musí odolat procesnímu médiu, teplotě, tlaku, tření a očekávanému pohybu.
| Materiál | Typická síla | Společné úvahy |
|---|---|---|
| Panenský PTFE | Vynikající chemická odolnost a nízké tření | Může vyžadovat vyztužení pro náročné podmínky opotřebení |
| PTFE plněný uhlíkem | Zlepšené opotřebení a rozměrová stabilita | Kompatibilitu směsi je třeba pečlivě zkontrolovat |
| PTFE plněný sklem | Vylepšená komprese a charakteristiky opotřebení | V některých dynamických systémech může zvýšit opotřebení protilehlého povrchu |
| Sloučeniny na bázi PEEK | Vysoký mechanický a teplotní výkon | Vyšší cena materiálu a zpracování specifické pro aplikaci |
Důležitý je také materiál pružiny. V závislosti na chemickém prostředí, teplotě a požadované odolnosti proti únavě lze zvážit nerezovou ocel, korozivzdorné slitiny a další specializované pružinové materiály.
Výběr těsnění pouze podle jmenovité velikosti je jednou z nejčastějších příčin špatného výkonu těsnění. Inženýři by měli vyhodnotit kompletní provozní prostředí.
Kombinace výkonu polymeru a aktivace pružiny umožňuje těsnění typu V Spring Energized Seals sloužit široké škále průmyslových aplikací.
Ve vysoce náročných aplikacích by těsnění mělo být validováno za reprezentativních provozních podmínek, spíše než vybráno pouze z katalogového popisu.
Konvenční elastomerový O-kroužek může být ekonomickým a vysoce efektivním řešením pro mnoho aplikací. Avšak konstrukce s pružinou se stávají atraktivními, když provozní podmínky překračují praktické možnosti standardních elastomerových těsnění.
| Faktor | Konvenční elastomerové těsnění | Těsnění s pružinou typu V |
|---|---|---|
| Pružnost | Silně závisí na vlastnostech elastomeru | Pružina poskytuje dodatečnou energii |
| Chemická odolnost | Silně závisí na typu elastomeru | Může být vynikající s vhodnými sloučeninami PTFE |
| Tření | Liší se materiálem a mazáním | Může být nízký s vhodnými polymerními sloučeninami |
| Teplotní schopnost | Materiálově závislé | K dispozici jsou možnosti vysokoteplotního polymeru |
| Flexibilita designu | Standardní profily jsou široce dostupné | Profily, materiály a pružiny mohou být specifické pro aplikaci |
I vysoce kvalitní pružinové těsnění typu V může předčasně selhat, pokud montážní proces poškodí těsnicí břit nebo vystaví těsnění nevhodnému mechanickému namáhání.
U dynamických zařízení je zvláště důležitý stav povrchu hřídele nebo otvoru. Škrábance, nadměrná drsnost, ostré stopy po obrábění nebo znečištění mohou vytvořit únikové cesty a urychlit opotřebení těsnění.
| Problém | Možná příčina | Doporučená kontrola |
|---|---|---|
| Únik | Špatné rozměry, poškozený ret, nedostatečná energie | Zkontrolujte drážku, profil těsnění, pružinu a sestavu |
| Vysoké tření | Nadměrná přítlačná síla, špatné mazání, nevhodný materiál | Zkontrolujte zatížení pružiny, materiál, rychlost a povrchovou úpravu |
| Rychlé opotřebení | Drsný dosedací povrch nebo abrazivní média | Zkontrolujte stav povrchu a kompatibilitu materiálu |
| Poškození vytlačováním | Nadměrná vůle nebo tlak | Zkontrolujte tlak, mezeru, konstrukci zálohy a materiál těsnění |
| Deformace těsnění | Nesprávná instalace nebo vystavení teplotám | Zkontrolujte postup montáže a tepelné podmínky |
Výběr dodavatele je více než jen porovnávání jednotkových cen. Spolehlivý těsnicí partner by měl být schopen porozumět aplikaci, doporučit vhodné materiály, zachovat rozměrovou konzistenci a poskytnout technickou podporu, když se vyskytnou problémy.
Ningbo Taifno PTFE Plastic Products Co., Ltd.se zaměřuje na těsnění a plastové výrobky na bázi PTFE a může poskytnout aplikačně orientovaná řešení pro zákazníky, kteří vyžadují přizpůsobené těsnicí komponenty. Pro průmyslové nákupčí může spolupráce přímo s výrobcem zjednodušit komunikaci o materiálech, rozměrech, profilech a požadavcích na výrobu.
Jaká je primární funkce pružinového těsnění typu V?
Jeho primární funkcí je udržovat kontrolované těsnicí rozhraní mezi dvěma protilehlými povrchy. Polymerový plášť poskytuje těsnící bariéru, zatímco pružina dodává nepřetržitou energizující sílu.
Jsou pružinová těsnění typu V vhodná pro dynamické aplikace?
Ano. V závislosti na profilu, materiálu, konfiguraci pružiny, rychlosti, tlaku a stavu povrchu mohou být navrženy pro vratné nebo rotační aplikace.
Proč se PTFE běžně používá pro těsnění s pružinou?
PTFE nabízí nízké tření a silnou odolnost vůči mnoha chemikáliím. Pro zlepšení odolnosti proti opotřebení, tuhosti a rozměrové stability lze také zkonstruovat různé sloučeniny PTFE.
Lze přizpůsobit pružinové těsnění typu V?
Ano. Přizpůsobení může zahrnovat rozměry, profil těsnění, polymerní směs, materiál pružiny, konfiguraci pružiny a další požadavky specifické pro aplikaci.
Jaké informace bych měl poskytnout při žádosti o cenovou nabídku těsnění?
Uveďte rozměry těsnění, rozměry drážky, jsou-li k dispozici, provozní tlak, teplotu, typ a rychlost pohybu, těsnicí médium, materiál hřídele nebo otvoru, povrchovou úpravu a očekávané provozní podmínky. Výkresy nebo existující vzorky těsnění mohou také zpřesnit proces výběru.
Jaký je nejčastější důvod předčasného selhání těsnění?
Předčasné selhání může být způsobeno nesprávným dimenzováním, nekompatibilními materiály, nadměrnou vůlí, špatnou povrchovou úpravou, nesprávnou instalací, nevhodným zatížením pružiny nebo provozními podmínkami mimo konstrukční rozsah.
Těsnění s pružinou typu V může být vysoce účinným řešením, když aplikace vyžaduje řízenou těsnící sílu, nízké tření, chemickou odolnost, teplotní odolnost a spolehlivý výkon za měnících se provozních podmínek. Jeho těsnící profil ve tvaru písmene V a pružina spolupracují, aby udržely kontakt a zároveň se přizpůsobily omezením méně elastických těsnicích materiálů.
Samotné těsnění je však pouze jednou částí kompletního systému těsnění. Správný výběr materiálu, konfigurace pružiny, geometrie drážky, tlak, teplota, povrchová úprava, vůle, instalace a provozní rychlost, to vše ovlivňuje konečný výkon.
Pro výrobce zařízení, údržbářské týmy, distributory a průmyslové nákupčí by proto výběr správného těsnění typu V s pružinou poháněné pružinou měl začít s požadavky na aplikaci, nikoli pouze výběrem standardní velikosti. Technicky zkušený výrobce může pomoci přeměnit tyto provozní parametry v praktické řešení těsnění.
Ningbo Taifno PTFE Plastic Products Co., Ltd.může podporovat zákazníky, kteří hledají řešení těsnění PTFE, přizpůsobené rozměry a požadavky specifické pro aplikaci. Podělte se o svůj výkres, rozměry, provozní tlak, teplotu, médium a podmínky pohybu s naším týmem, abychom prodiskutovali vhodné řešení.
Kontaktujte násdnes prodiskutujte vaše požadavky na pružinové těsnění typu V.
