Těsnění obálky z PTFE typu C
  • Těsnění obálky z PTFE typu CTěsnění obálky z PTFE typu C
  • Těsnění obálky z PTFE typu CTěsnění obálky z PTFE typu C

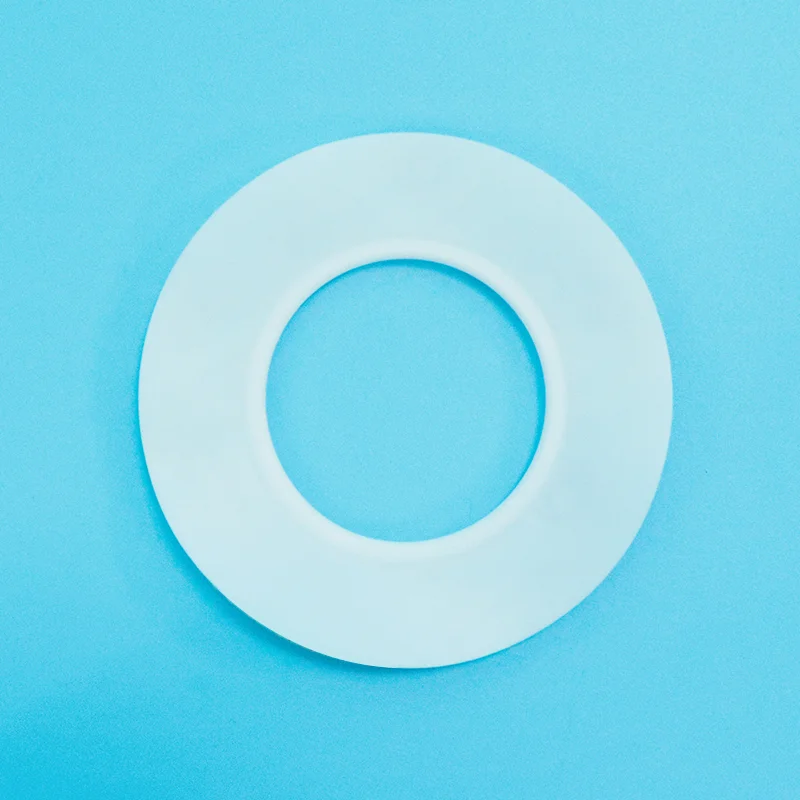

Těsnění obálky z PTFE typu C

Těsnění pláště z PTFE typu C má vlnitou vložku z nerezové oceli (304/316) plně zapouzdřenou v PTFE. Nabízí vynikající odolnost a odolnost proti profouknutí, odolává teplotám až 200 °C a je vhodný pro rozsah pH 0–14. Pokud hledáte spolehlivého výrobce a dodavatele, zvažte Taifno, neváhejte nás kontaktovat.
    Vyztužený PTFE těsnící roztok
    Těsnění obálky z PTFE typu C

    Taifno je profesionální výrobce PTFE těsnění typu C. Jsme držiteli certifikací ISO 9001 a ISO 14001 a naše produkty splňují platné mezinárodní standardy, jako jsou CE a FDA; nabízíme také přizpůsobení na základě specifických průmyslových požadavků a provozních podmínek.

    Těsnění typu C se skládá z pláště z PTFE kombinovaného s vlnitým jádrem z nerezové oceli (k dispozici v nerezové oceli 304 nebo 316). Vyztužené kovové jádro nejen zvyšuje strukturální pevnost, ale také poskytuje odolnost a zlepšuje odolnost vůči kolísání tlaku a tepelným cyklům.

    ISO 9001 ISO 14001 CE FDA Jádro 304/316 SS Vlastní velikosti

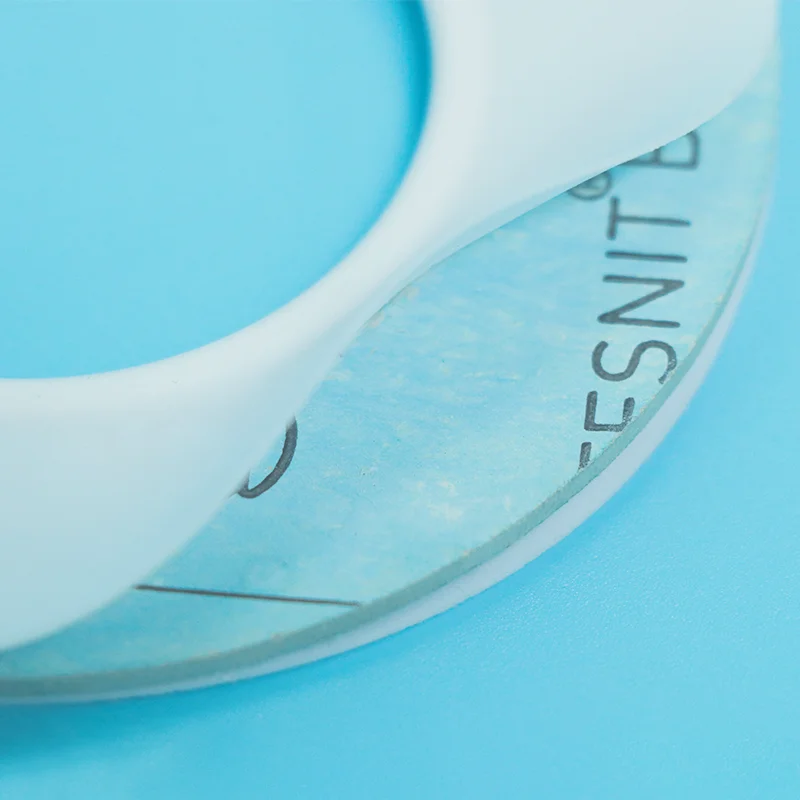

    Type C PTFE Envelope Gasket
    Type C PTFE Envelope Gasket
    Struktura a funkce

    Jak funguje těsnění obálky PTFE typu C?

    Kompozitní těsnicí struktura kombinující chemickou odolnost PTFE s mechanickou podporou z vlnité nerezové oceli.

    Těsnění obálky PTFE typu C je zesílené těsnící řešení navržené pro vysokotlaká a náročná provozní prostředí. Vyznačuje se vnější vrstvou PTFE v kombinaci s vlnitým vyztuženým jádrem z nerezové oceli, čímž vzniká kompozitní struktura, která poskytuje chemickou odolnost i mechanickou pevnost.

    Konstrukce těsnění zahrnuje:

    01

    PTFE vnější vrstva:

    Plášť z PTFE zcela obklopuje vnitřní kovovou výztuhu a vytváří těsnicí povrch odolný proti korozi. Chrání kovovou vložku před přímým kontaktem s agresivními médii při zachování vynikající odolnosti PTFE vůči kyselinám, zásadám, rozpouštědlům a dalším chemikáliím.

    02

    Vlnitá výztuž z nerezové oceli:

    Vnitřní vlnitá vložka z nerezové oceli 304 nebo 316 funguje jako pružný nosný prvek. Jeho pružinová konstrukce umožňuje, aby se těsnění po stlačení zotavilo, udržovalo těsnicí tlak a odolávalo deformaci při kolísavém zatížení.

    03

    Konstrukce zesíleného těsnění:

    Kombinace PTFE a vlnitého kovového jádra umožňuje konstrukci typu C zachovat těsnicí výkon během změn tlaku, tepelné roztažnosti a opakovaných provozních cyklů. Kovová výztuž zlepšuje stabilitu a snižuje riziko vytlačení nebo profouknutí při náročných aplikacích.

    Klíčové výhody výkonu:

    Konstrukce typu C kombinuje chemickou odolnost PTFE s regenerací, tuhostí a tlakovou podporou vlnitého kovového jádra.

    Vylepšený výkon obnovy:

    Vlnitá vložka z nerezové oceli poskytuje kontinuální elastické zotavení a pomáhá těsnění udržovat těsnicí sílu po opakovaném stlačení a změnách teploty.

    Vylepšená odolnost vůči tlaku:

    Vyztužené kovové jádro podporuje vrstvu PTFE a zabraňuje nadměrné deformaci, takže je vhodné pro aplikace s vyšším tlakem než standardní těsnění pláště s měkkým jádrem.

    Vhodné pro aplikace s velkými přírubami:

    Díky dodatečné konstrukční podpoře je PTFE těsnění typu C ideální volbou pro příruby s velkým průměrem, zejména systémy DN350+, kde konvenční konstrukce těsnění nemusí mít dostatečnou tuhost.

    Výběr podle aplikace

    Průvodce porovnáváním a výběrem

    Porovnejte konstrukci, regeneraci, tlakovou kapacitu, chemickou odolnost a doporučený servis běžných variant těsnění.

    Přečtěte si FAQ o výběru

    Typ C vs Typ A vs Typ B vs kovový plášť vs pevný PTFE

    Na mobilu přejeďte vodorovně
    Funkce Typ C (vlnitý kov) Typ A (štěrbina) Typ B (obráběný) Kovový plášť Pevný PTFE
    Konstrukce Vlnitý kov + PTFE Štěrbina + měkká výplň Obrobené + měkká výplň Kovové jádro + PTFE kryt Jednodílný PTFE
    Spring-Back ★★★★★vynikající ★★★☆☆ ★★★☆☆ ★★★★☆ ★★☆☆☆
    Odolnost proti profouknutí ★★★★★vynikající ★★☆☆☆ ★★★☆☆ ★★★★★ ★★☆☆☆
    Schopnost tlaku ★★★★★nejvyšší ★★☆☆☆ ★★★☆☆ ★★★★★ ★★★☆☆
    Chemická odolnost ★★★★★pH 0-14 ★★★★☆ ★★★★★ ★★★★☆ ★★★★★
    Náklady $$$ $ $$ $$$ $$$$
    Nejlepší pro Vysoký tlak, tepelné cyklování, velký průměr Nízký tlak, obecné chemikálie Střední tlak, kritický servis Extrémní tlak, vysoká teplota Maximální chemická čistota

    Průvodce rychlým výběrem

    Vyberte podle provozních podmínek
    Pokud je vaše aplikace... Vybrat... Proč
    Vysoký tlak, velký průměr (DN350+), tepelné cyklování Typ C Vlnité kovové jádro poskytuje odpružení + strukturální pevnost
    Nízký tlak, obecné chemikálie, s ohledem na náklady Typ A Nejhospodárnější
    Středně vysoký tlak, kritický servis, lepší integrita těsnění Typ B Plná obálka, bez rozparku
    Extrémní tlak, vysoká teplota, nebezpečí prasknutí Kovový plášť Pevné kovové jádro
    Maximální chemická čistota, žádné riziko permeace Pevný PTFE Bez výplně nebo kovového jádra

    Primární aplikace

    Typická odvětví a služby
    Průmysl Aplikace Proč typ C
    Chemické zpracování Vysokotlaká vedení, velkoprůměrové příruby, tepelné cykly Kovové jádro poskytuje odpružení + odolnost proti profouknutí
    Ropa a plyn Příruby vysokotlakého potrubí, zařízení ústí vrtu Odolnost proti prasknutí, schopnost vysokého tlaku
    Výroba energie Parní systémy, tepelné cyklické příruby Kovové jádro udržuje těsnění při změnách teploty
    Buničina a papír Velkoprůměrové digestoře, regenerační kotle Možnost velkého průměru + chemická odolnost
    Materiál a provozní údaje

    Technické specifikace

    Vlastnosti těsnění obálky PTFE typu C

    Parametr Hodnota
    Teplotní rozsah Až do +200°C
    Limit tlaku Vyšší než typ A/B — záleží na konstrukci a kovovém jádru
    Rozsah pH 0-14 — univerzální chemická odolnost
    Materiál kovového jádra 304 SS, 316 SS (standard), Hastelloy, Inconel na vyžádání
    Typ jádra Vlnitá kovová vložka
    Doporučená velikost DN350+
    Materiál Plášť z PTFE + vlnité jádro z nerezové oceli

    Dostupné možnosti kovového jádra

    Materiál jádra Nejlepší pro
    304 Nerezová ocel Všeobecný chemický servis, standardní aplikace
    316 Nerezová ocel Zlepšená odolnost proti korozi — agresivní chemikálie, slaná voda
    Nerezová ocel 316L Zvýšená odolnost proti korozi – kyselé prostředí
    Hastelloy® C-276 Extrémní odolnost proti korozi — vysoce agresivní chemikálie, kyseliny
    Inconel® Pevnost při vysokých teplotách – extrémní teplo (+200°C+)

    Zajištění kvality

    Výběr materiálu, zapouzdření PTFE, zvlněná výztuž a sledovatelnost výroby podporují konzistentní těsnicí výkon.

    Standardní a zakázková výroba těsnění typu C
    01

    1. 100% panenská PTFE pryskyřice

    Zajišťuje stabilní kvalitu, vynikající chemickou odolnost a konzistentní těsnicí výkon šarži po šarži.

    02

    2. Prémiové jádro z nerezové oceli

    Vyrobeno z nerezové oceli 304/316 odolné proti korozi, která poskytuje vysokou pevnost a spolehlivou podporu při tlakových a tepelných cyklech.

    03

    3. Úplné zapouzdření PTFE

    Kompletně utěsňuje kovovou vložku, zabraňuje riziku koroze a zajišťuje dlouhou životnost.

    04

    4. Design vlnité výztuže

    Poskytuje odpružení, udržuje těsnicí sílu a zlepšuje odolnost vůči kolísání tlaku.

    05

    5. Sledovatelnost materiálu

    Materiálové certifikáty a výrobní záznamy jsou k dispozici na vyžádání.

    06

    6. Vlastní velikosti a rychlé doručení

    K dispozici jsou standardní velikosti přírub a vlastní rozměry. Standardní velikosti: 5–10 dní; vlastní velikosti: 10–15 dní.

    FAQ

    Zkontrolujte doporučené aplikace, kritéria výběru, provozní omezení a běžné chyby při instalaci.

    Otázka: Co je těsnění pláště PTFE typu C a kdy ho mám použít?

    Odpověď: Těsnění pláště z PTFE typu C má vlnitou kovovou vložku z nerezové oceli, která je plně zapouzdřena v plášti z PTFE. Vlnité kovové jádro poskytuje odpružení, odolnost proti profouknutí a strukturální integritu při vysokém tlaku a tepelném cyklování.

    Použijte typ C, když:Vysokotlaký provoz, příruby s velkým průměrem (DN350+), podmínky tepelného cyklování a aplikace, kde je kritická odolnost proti profouknutí.

    Kdy NEPOUŽÍVAT typ C:Nízkotlaký obecný chemický provoz (typ A je ekonomičtější), příruby s malým průměrem (typ A nebo B jsou nákladově efektivnější) nebo aplikace vyžadující maximální chemickou čistotu bez obsahu kovu (pevný PTFE).

    Otázka: Typ C vs těsnění s kovovým pláštěm, které si mám vybrat?

    Odpověď: Těsnění typu C a těsnění s kovovým pláštěm mají kovová jádra, ale slouží různým aplikacím.

    Typ C (vlnité kovové jádro): plně zapouzdřeno v PTFE, žádný obnažený kov, ideální pro chemické provozy, kde je vyžadována chemická odolnost PTFE. Nejlepší pro středně vysoký tlak, tepelné cyklování a příruby s velkým průměrem.

    Těsnění s kovovým pláštěm: kovové jádro částečně nebo zcela pokryté PTFE nebo jinými materiály, poskytují extrémní tlakovou schopnost a odolnost vůči vysokým teplotám. Nejlepší pro extrémní tlaky, vysoké teploty (+260°C+) a aplikace, kde by PTFE měkl nebo tekal.

    Rychlé pravidlo:

    Chemický provoz, střední až vysoký tlak, tepelné cyklování → Typ C.

    Extrémní tlak, extrémní teplota → Kovový plášť.

    Otázka: Jaká jsou omezení a jaké jsou nejčastější chyby?

    A: Teplota: Až do +200°C (limit PTFE).

    Tlak: Vyšší než typ A/B, závisí na provedení a tloušťce kovového jádra.

    Velikost: Doporučeno pro DN350 a vyšší, vlnité kovové jádro poskytuje strukturální pevnost pro velké průměry. Nedoporučuje se pro tenkostěnné nebo křehké příruby, kovové jádro je tuhé a při nadměrném utažení může způsobit poškození.

    Časté chyby:

    (1) Použití typu C na tenkostěnných nebo skleněných přírubách bez regulace točivého momentu: tuhé kovové jádro může popraskat křehké povrchy; používejte nízký točivý moment s řízenou instalací.

    (2) Přílišné utažení: kovové jádro poskytuje těsnicí sílu; nadměrná komprese poškozuje plášť z PTFE.

    (3) Špatný výběr velikosti: Typ C se doporučuje pro DN350+; pro menší velikosti může být typ A nebo B ekonomičtější.

    Získejte konfiguraci těsnění typu C na základě vašich provozních podmínek

    Uveďte velikost příruby, tlak, teplotu, procesní médium a preferované kovové jádro. Taifno může zkontrolovat aplikaci a podpořit výběr vlastního těsnění pláště PTFE typu C.

    Velikost a standard příruby Provozní tlak Provozní teplota Procesní médium Základní preference materiálu Požadované množství
