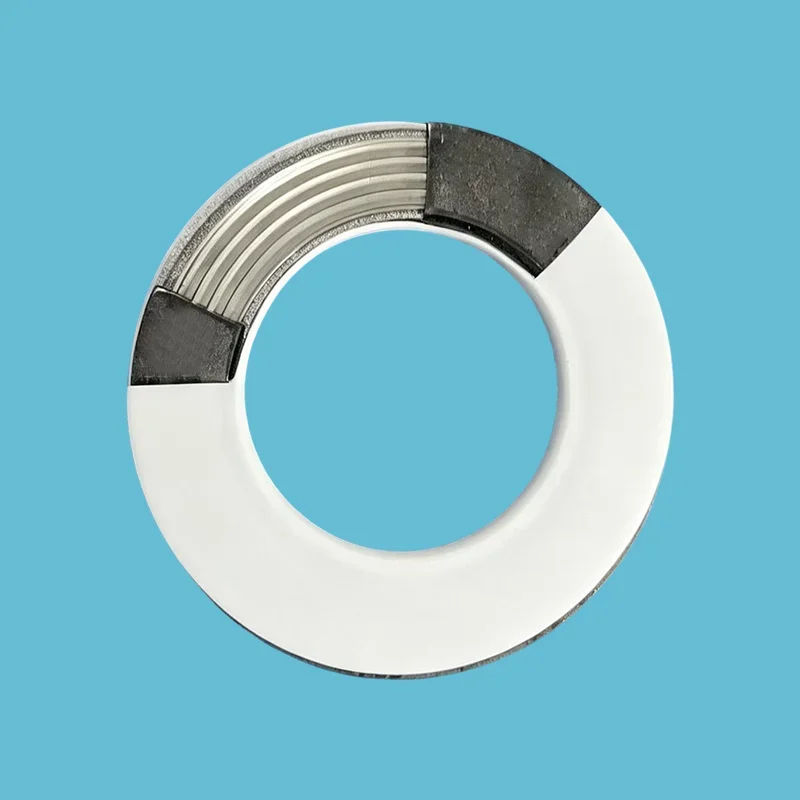

Těsnění obálky z PTFE pro skleněnou přírubu

Na rozdíl od standardních těsnění z PTFE, která vyžadují vysoké usazení, je těsnění obálky PTFE pro příruby se skleněnou vložkou navrženo tak, aby bylo dosaženo účinného těsnění s nižším napětím šroubu. Tento produkt je vhodný pro sklem vyložené reaktory, nádoby a potrubní systémy od výrobců, jako jsou De Dietrich Process Systems a Pfaudler, stejně jako pro další standardní konstrukce skleněných přírub.

V čem jsou skleněné příruby jiné?

Ocelové příruby potažené sklem (skleněným povlakem) jsou široce používány v zařízeních pro chemické zpracování, protože poskytují vynikající odolnost proti korozi vůči agresivním médiím. Proces potahování skla však vytváří jedinečné potíže s utěsněním. Povrch příruby je často nerovný a zvlněný, zatímco samotná skleněná vrstva je křehká a citlivá na nadměrnou utahovací sílu.

Výzva těsnění:

1. Nepravidelný povrch příruby: Nerovný povrch potažený sklem ztěžuje běžným těsněním dosažení úplného kontaktu a spolehlivého utěsnění.

2. Křehká skleněná podšívka: Nadměrný utahovací moment šroubů může poškodit nebo prasknout skleněnou vrstvu, což vede k nákladným opravám a prostojům zařízení.

3. Omezená nosnost šroubu: Skleněné příruby nemohou odolat stejným utahovacím silám jako kovové příruby, což vyžaduje těsnění s lepší přizpůsobivostí při nízké kompresní síle.

4. Požadavky na chemickou odolnost: Těsnicí materiál musí bez degradace odolávat kyselinám, zásadám, rozpouštědlům a dalším korozivním procesním médiím.

Proč těsnění obálky z PTFE?

Průvodce porovnáváním a výběrem

Obálka PTFE vs páska ePTFE vs standardní PTFE: pro příruby se skleněnou vložkou

Průvodce rychlým výběrem

Typická konstrukce

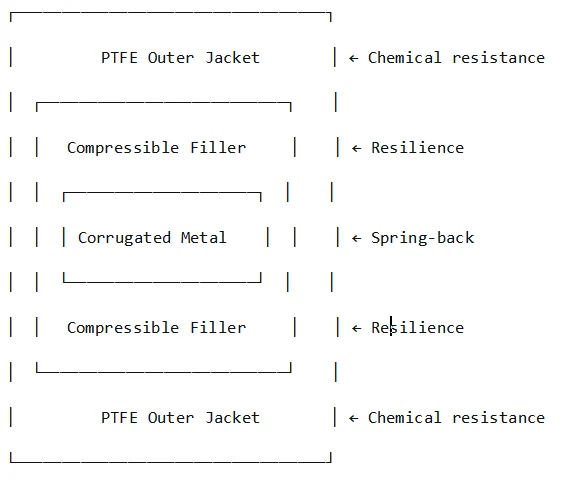

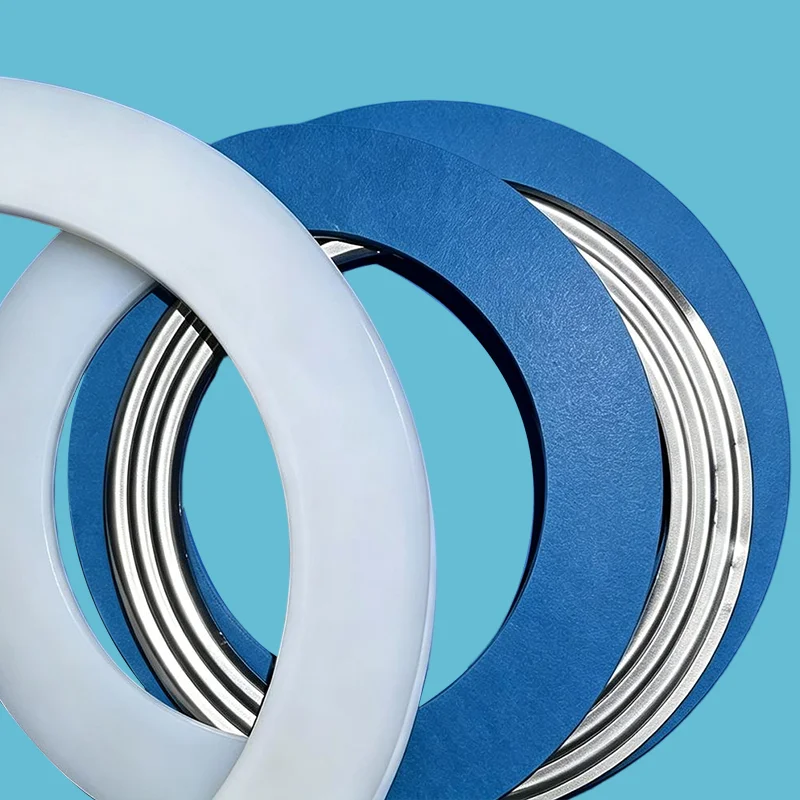

Moderní těsnění obálky z PTFE pro přírubu se skleněnou vložkou často obsahuje vlnitou kovovou vložku se stlačitelnými výplňovými vrstvami na obou stranách, plně zapouzdřené v PTFE:

Technické specifikace

Vlastnosti těsnění obálky se skleněnou přírubou

Dostupné základní materiály

případová studie

V závodě na výrobu meziproduktů API v Anhui byla skleněná destilační nádoba provozována za kyselých podmínek procesu. Během dlouhodobého provozu se na povrchu příruby potažené sklem vytvořily škrábance, které konvenčním těsněním brání v dosažení správného těsnícího kontaktu. Kyselá média postupně pronikla poškozenou oblastí a dosáhla kovového substrátu, což způsobilo korozi pod skleněným obložením. Zhoršení zvýšilo riziko úniku a hrozilo předčasným selháním zařízení s potenciálními náklady na výměnu přesahujícími 200 000 RMB.

K vyřešení tohoto problému bylo instalováno zapouzdřené těsnění se skleněnou přírubou. Těsnění, navržené pro křehké a nerovné povrchy přírub se sklem, kombinuje chemicky odolný plášť z PTFE s flexibilní strukturou jádra.

Vrstva PTFE poskytuje vynikající ochranu proti pronikání kyseliny a korozi, zatímco stlačitelné jádro nabízí vynikající regenerační výkon pro kompenzaci drobných škrábanců na přírubě a povrchových nerovností bez nutnosti nadměrného utahovacího momentu šroubů, což pomáhá chránit skleněné obložení před dalším poškozením.

Po výměně dosáhla skleněná destilační nádoba stabilního těsnícího výkonu a prodloužené životnosti, čímž se zabránilo přibližně 200 000 RMB v nákladech na výměnu zařízení. Tato aplikace demonstruje účinnost zapouzdřených těsnění se skleněnou přírubou při zabránění úniku, snížení nákladů na údržbu a zlepšení spolehlivosti zařízení ve farmaceutickém prostředí a prostředí pro zpracování jemných chemikálií.

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Design šetrný ke sklu – těsnění s nízkým kroutícím momentem chrání křehké povrchy

Kompatibilita značky – De Dietrich, Pfaudler a všechny standardní velikosti přírub se skleněnou vložkou

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Vyhovuje TA-Luft – kontrola fugitivních emisí (vybrané stupně

Dostupné stupně vyhovující FDA – potravinářské a farmaceutické aplikace

Doba dodání – standardní velikosti 5–10 dní; vlastní velikosti 10-15 dní

FAQ

Otázka: Proč příruby se skleněným obložením potřebují speciální těsnění?

Odpověď: Skleněné příruby nejsou ploché: mají zvlněné, nerovné povrchy v důsledku procesu potahování skla.

Standardní těsnění z PTFE vyžadují vysoký utahovací moment šroubů, aby se přizpůsobily: což popraská křehkou skleněnou vrstvu. Speciální těsnění pláště se stlačitelnými jádry těsní při nízkém točivém momentu, chrání křehké skleněné povrchy a zároveň zajišťuje chemickou odolnost PTFE.

Náklady na použití nesprávného těsnění: Oprava prasklé příruby se sklem stojí 5 000 $ a více, plus prostoje ve výrobě.

Otázka: Jaké těsnění funguje nejlépe pro příruby De Dietrich a Pfaudler se skleněnou vložkou?

Odpověď: Těsnění pláště PTFE jsou standardním těsnicím řešením pro společnosti De Dietrich, Pfaudler a všechny hlavní značky zařízení se skleněnou vložkou. Dostupné ve všech standardních velikostech odpovídajících rozměrům přírub každého výrobce. Pro silně zvlněné povrchy nebo velké průměry (DN600+) je ePTFE páska rovněž schválena společností De Dietrich.

Klíčem je instalace s nízkým utahovacím momentem, příruby se skleněným obložením obvykle vyžadují pouze 50–70 % standardního utahovacího momentu šroubů.

Rychlé pravidlo:

Standardní příruby → Těsnění obálky.

Závažné nepravidelnosti → páska ePTFE.

Dodáváme těsnění pro všechny hlavní značky zařízení se skleněným obložením, zašlete značku vašeho zařízení a velikost příruby pro cenovou nabídku.

Otázka: Jaké jsou limity – a nejčastější chyby?

A: Teplota: -180°C až +200°C (standardní jakosti).

Tlak: Až 1,0 MPa (10 bar).

Chemikálie: pH 0-14 — PTFE plášť poskytuje univerzální odolnost.

Tři běžné chyby:

(1) Přílišné utažení: nejčastější příčina poškození skleněné příruby. Použijte kalibrovaný momentový klíč a dodržujte specifikace výrobce příruby.

(2) Špatná tloušťka těsnění: tloušťka těsnění by měla být 4–5násobek naměřené mezery mezi přírubou.

(3) Použití standardních těsnění z PTFE: vyžadují vyšší krouticí moment a prasknou sklo. Ke každé objednávce přikládáme specifikace instalace. Následujte je. Žádné úniky. Bez poškození skla. Žádné dohady.
