Profesionální továrna na modifikované PTFE trubky a tyče

Jako profesionální výrobce a dodavatelPTFE produkty, Taifnonabízí upravené PTFE trubky a tyče; začleněním výztužných plniv tyto produkty výrazně zvyšují mechanickou pevnost, odolnost proti opotřebení a tepelné vlastnosti ve srovnání se standardním PTFE.

Co je modifikovaná PTFE trubice a tyč?

Modifikované PTFE trubky a tyče jsou navrženy přidáním výztužných plniv, jako jsou uhlíková vlákna, skleněné vlákno, grafit, MoS₂, bronz nebo PPL, do PTFE pryskyřice během míchání. Tato plniva výrazně zlepšují mechanické vlastnosti při zachování univerzální chemické odolnosti PTFE a nízkého tření.

Upgrade založený na panenském PTFE:

Vlastnictví	Panenský PTFE	Modifikovaný PTFE	Hodnota zákazníka
Odolnost vůči tečení	★★☆☆☆ Chudák	★★★★☆ Výrazně zlepšeno	Udržuje rozměrovou stálost pod tlakem, méně netěsností
Odolnost proti opotřebení	★★☆☆☆ Chudý	★★★★★ Vylepšené	3-5x delší životnost v abrazivních podmínkách
Mechanická pevnost	★★★☆☆ Mírný	★★★★☆ Zvýšený	Vhodné pro vyšší zatížení a tlaky
Teplotní rozsah	-180 °C až +200 °C	-180 °C až +260 °C	Schopnost vysoké teploty

Proč upravovat PTFE?

Čistý PTFE je měkký a náchylný k tečení za studena (tečení) při trvalém zatížení, což vede k deformaci a prosakování

Výplně poskytují strukturální zpevnění, snižují tečení a zlepšují rozměrovou stabilitu

Různá plniva se zaměřují na různé požadavky na výkon, odolnost proti opotřebení, tepelnou vodivost nebo mazivost

Provozní teplota může být rozšířena od +200 °C až do +330 °C pomocí určitých plniv (jako jsou třídy plněné PPL)

Dostupné formuláře

Modifikovaná PTFE trubice (dutá): Dostupné v různých průměrech a tloušťkách stěn, extrudované nebo lisované

Upravená tyč z PTFE (pevná): K dispozici v extrudovaných tyčích (až do délky 1000 mm+) a lisovaných tyčích (až do průměru 600 mm+)

Plněné PTFE směsi: Plněno sklem, plněno uhlíkem, plněno grafitem, plněno MoS₂, plněno bronzem, plněno PPL

Možnosti stupně plniva

Modifikované PTFE směsi jsou k dispozici se širokou škálou plniv, z nichž každé je navrženo pro specifické požadavky na výkon:

Plnicí stupeň	Obsah	Klíčový přínos	Nejlepší pro	Chemický limit	Barva

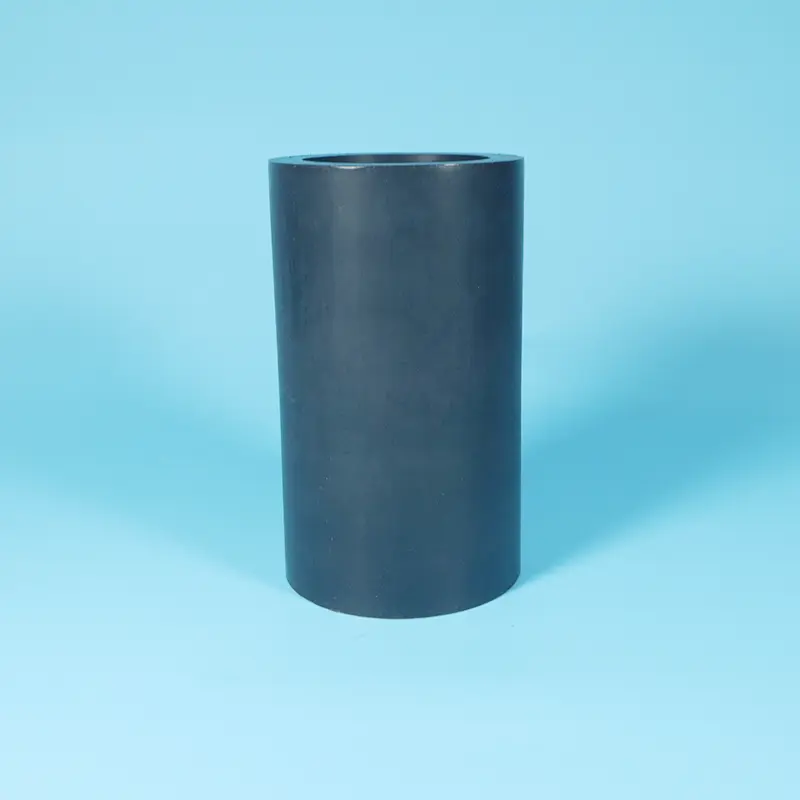

Plněné uhlíkem	15–35 %	Tepelná vodivost, nízké tření, antistatické	Vysoká rychlost, odvod tepla, chod na sucho	Ne pro silná oxidační činidla	Černý
Plněné sklem	15–25 %	3-5x odolnost proti opotřebení, zvýšená pevnost, snížené tečení	Abrazivní média, vysoké zatížení, sedla ventilů	Ne pro HF nebo silné alkálie	Špinavě bílá/šedá

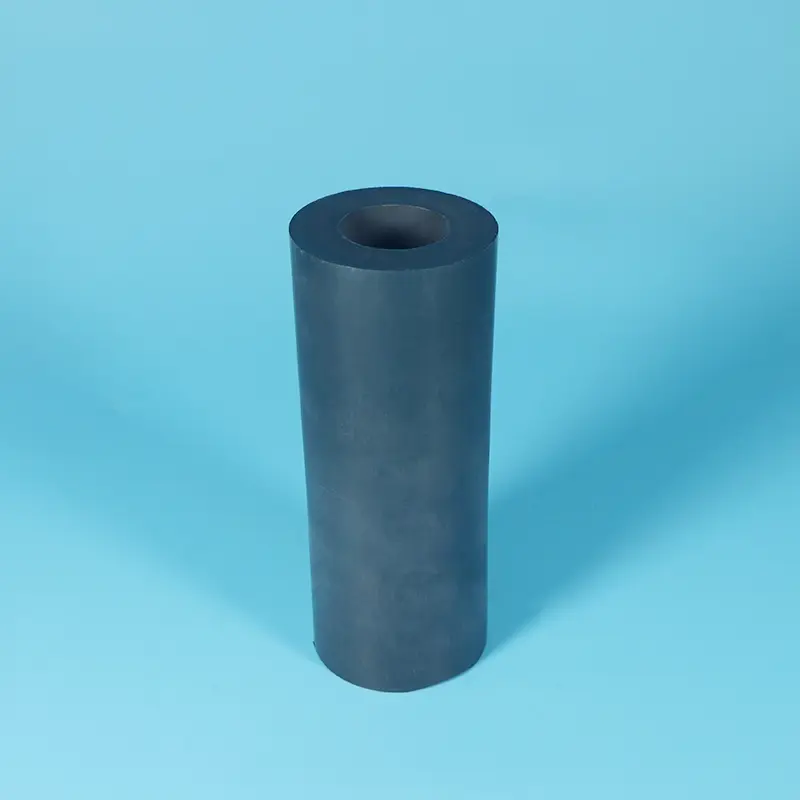

Plněné grafitem	15–25 %	Snížené tření, tepelná vodivost	Ložiska, dynamická těsnění, kluzné aplikace	Ne pro silná oxidační činidla	Černý
Plněno MoS₂	až 5 %	Zvýšená mazivost, nízké tření	Lepkavá média, provoz s nízkým točivým momentem	Ne pro oxidující kyseliny	Tmavě šedá
Plněné bronzem	40–60 %	Nejvyšší pevnost a odolnost proti opotřebení	Extrémní tlak, velké zatížení, silné opotřebení	Ne pro kyseliny nebo slanou vodu	Šedohnědá

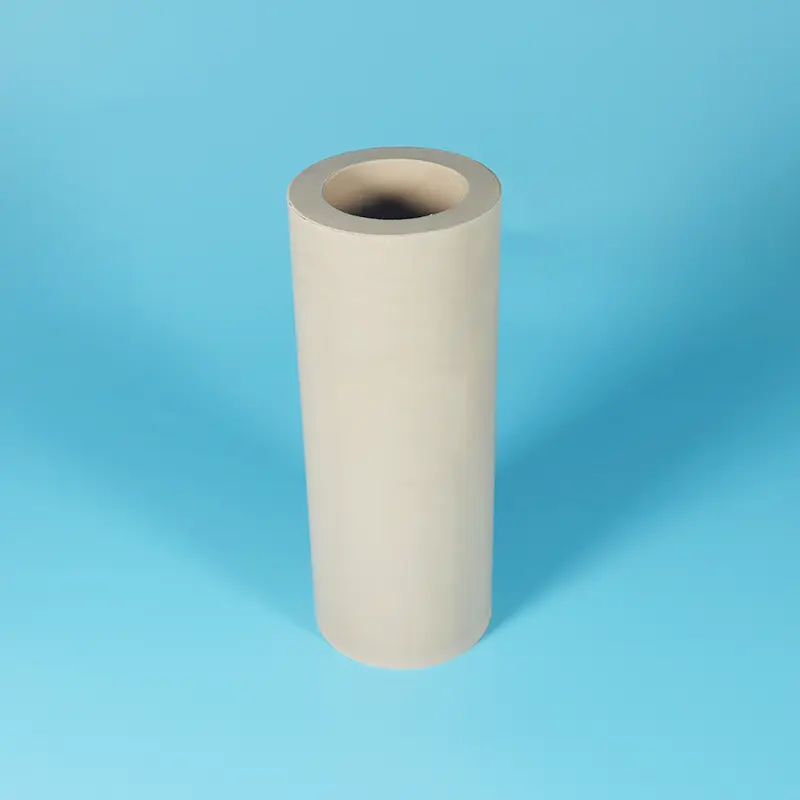

Plněno PPL (polyfenylen)	—	Vysoká teplotní odolnost (až +330°C)	Vysokoteplotní aplikace nad +260°C	—	Tmavě hnědá/černá

PPL (polyfenylen) modifikovaný PTFE: PPL je tepelně odolný polymer na bázi aromatického polyesteru s teplotou rozkladu 530°C a dlouhodobým provozem do 300-315°C. Směsi PTFE plněné PPL mohou pracovat při teplotách, kdy standardní PTFE měkne a deformuje se.

Vlastnosti klíče

Porovnání výkonu — čistý vs. modifikovaný PTFE

Vlastnictví	Čistý PTFE	Plněné sklem	Plněné uhlíkem	Plněné bronzem	Plněno PPL
Teplotní rozsah	-180 °C až +200 °C	-180 °C až +220 °C	-180 °C až +220 °C	-180 °C až +230 °C	-190 °C až +260 °C
Odolnost vůči tečení	★★☆☆☆	★★★★☆	★★★★☆	★★★★★	★★★★☆
Odolnost proti opotřebení	★★☆☆☆	★★★★★	★★★★☆	★★★★★	★★★★☆
Tepelná vodivost	★★☆☆☆	★★★☆☆	★★★★★	★★★★☆	★★★☆☆
Tření	★★★★★	★★★★☆	★★★★☆	★★★☆☆	★★★★☆
Chemická odolnost	pH 0-14	pH 0-14 (ne pro HF/alkálie)	pH 0-14 (ne pro oxidační činidla)	pH 0-14 (ne pro kyseliny/sůl)	pH 0-14

Obecné údaje o materiálu

Vlastnictví	Typická hodnota	Zdroj
Rozsah teplot (uhlík/sklo/bronz)	-180 °C až +200 °C (dlouhodobě)
Teplotní rozsah (PPL-plněno)	-190 °C až +260 °C
Hodnocení tlaku	Až 8,0 MPa
Hustota	2,2-3,5 g/cm³ (liší se podle plniva)	—
Pevnost v tahu	18-40 MPa (vyšší než původní PTFE)
Prodloužení	Snížené ve srovnání s původním PTFE	—

Výrobní procesy

Proces	Nejlepší pro	Rozsah průměru	Klíčové vlastnosti
Extrudovaná tyč/trubka	Jednotné úseky, dlouhé délky	Tyč: do 100 mm; Trubka: různé	Konzistentní průměr, až 1000 mm + délka
Lisovaná tyč/trubka	Velké průměry, vlastní velikosti	Tyč: až 600 mm+; Trubka: až 600 mm+	Vlastní průměry, silné stěny
Lisování lisováním	Složité tvary, plněné směsi	Různé	Rovnoměrná disperze plniva, vysoká hustota

Výrobní poznámky

Modifikované PTFE sloučeniny se vyrábějí smícháním plniv s PTFE pryskyřicí, poté lisováním nebo vytlačováním

Extrudované tyče jsou k dispozici v délkách až 1000 mm+

Lisované tyče a trubky lze vyrábět v průměrech až 600 mm+ v závislosti na typu výplně

Modifikované PTFE produkty vykazují výrazně lepší mechanické vlastnosti než čistý PTFE

Aplikace produktů

Primární průmyslová odvětví

Průmysl	Aplikace	Doporučený stupeň
Chemické zpracování	Sedla ventilů, součásti čerpadel, vložky potrubí, abrazivní a korozivní média	Plněné sklem nebo uhlíkem
Strojírenství	Ložiska, pouzdra, otěrové lišty, kluzné komponenty	Plněné bronzem nebo grafitem
Vysokoteplotní servis	Těsnění, součásti ventilů, aplikace nad +260°C	Plněné PPL
Elektrotechnika a elektronika	Izolační díly, konektory, vysokofrekvenční součástky	Plněno uhlíkem (antistatické)
Ropa a plyn	Sedla ventilů, těsnění, pístní kroužky, vysoký tlak, H₂S	Plněné sklem nebo uhlíkem
Polovodič	Distribuce vysoce čistých chemikálií	Plněné uhlíkem (vodivé)
Vysokorychlostní stroje	Nutná pouzdra, ložiska, odvod tepla	Plněné uhlíkem nebo grafitem

Typické aplikace modifikované PTFE trubice

Potrubí pro přenos korozních kapalin vyžadující vyšší mechanickou pevnost

Chemické vstřikovací linky v oleji a plynu

Svinutá hadice pro flexibilní připojení

Silné vložky potrubí pro abrazivní média

Vysokoteplotní systémy pro manipulaci s kapalinami (plněné PPL)

Typické aplikace modifikované tyče PTFE

Sedla ventilů (kulový ventil, škrticí ventil, kuželkový ventil): vyplněno sklem pro odolnost proti opotřebení

Pístní kroužky a opěrné kroužky: plněné uhlíkem pro nízké tření

Ložiska a pouzdra: bronzová náplň pro extrémní tlak; plněné grafitem pro nízké tření

Zakázkové obráběné díly: jakýkoli tvar vyžadující vylepšené mechanické vlastnosti

Kroužky kompresoru a vodicí kroužky: Plněno uhlíkem pro odvod tepla

Vysokoteplotní těsnění a komponenty: Plněno PPL

Srovnání mezi čistým a modifikovaným PTFE trubicí a tyčí

Funkce	Čistý PTFE	Modifikovaný PTFE	Proč upgradovat
Mechanická pevnost	Spodní	Vyšší	Zvládá vyšší tlaky a zatížení
Odolnost vůči tečení	Špatné proudění chladu při zatížení	Výrazně zlepšeno	Udržuje rozměrovou stálost v průběhu času
Odolnost proti opotřebení	Nízký	Vylepšená, 3-5x delší životnost	Delší životnost v abrazivních podmínkách
Teplotní schopnost	Až do +200°C	Až do +260 °C (plněno PPL)	Rozšířený vysokoteplotní servis
Tepelná vodivost	Nízký	Vylepšené (uhlík/grafit)	Lepší odvod tepla
Chemická odolnost	pH 0-14	pH 0-14 (závisí na plnivu)	Některá chemická omezení na základě plniva
Tření	Nejnižší	Mírně vyšší (liší se podle plniva)	Stále samomazné
Náklady	$	$$-$$$	Vyšší výkon ospravedlňuje vyšší náklady

Průvodce rychlým výběrem

Pokud je vaše aplikace...	Vybrat...	Proč
Vysoká teplota (+260 °C až +330 °C)	Plněno PPL	Rozšířená teplotní schopnost
Abrazivní média, vysoké opotřebení	Plněné sklem	3-5x delší životnost v brusivech
Vysoká rychlost, odvod tepla	Plněné uhlíkem	Tepelná vodivost + nízké tření
Extrémní tlak, velké zatížení	Plněné bronzem	Nejvyšší pevnost a odolnost proti opotřebení
Lepivé médium, nízký točivý moment	Plněno MoS₂	Zvýšená mazací schopnost
Všeobecně náročná služba	Skleněné nebo uhlíkové	Široké zlepšení výkonu
Vysoká čistota, aplikace FDA	Čistý PTFE	Žádná plniva omezující chemickou odolnost

Technické specifikace

Upravené vlastnosti PTFE trubice

Parametr	Hodnota	Zdroj
Rozsah teplot (uhlík/sklo/bronz)	-180 °C až +200 °C (dlouhodobě)
Teplotní rozsah (PPL-plněno)	-190 °C až +260 °C
Hodnocení tlaku	Až 8,0 MPa
Dostupné průměry	1mm až 600mm+	—
Standardní délky	1000 mm (extrudované), 100-600 mm (lisované)	—
Tloušťka stěny	0,1 mm až 50 mm (v závislosti na průměru)	—
Materiál	PTFE + plnivo (sklo/uhlík/grafit/bronz/MoS₂/PPL)	—
Barva	Liší se podle výplně (černá, šedá, špinavě bílá, šedohnědá)	—

Upravené vlastnosti tyče PTFE

Parametr	Hodnota	Zdroj
Rozsah teplot (uhlík/sklo/bronz)	-180 °C až +200 °C (dlouhodobě)
Teplotní rozsah (PPL-plněno)	-190 °C až +260 °C
Dostupné průměry	1mm až 600mm+	—
Standardní délky	1000 mm+ (extrudované), 100-600 mm (lisované)	—
Tolerance průměru	±0,05 mm (přesnost); ±0,3 mm až ±1,0 mm (standardní)	—
Materiál	PTFE + plnivo (sklo/uhlík/grafit/bronz/MoS₂/PPL)	—
Barva	Liší se podle plniva	—

Zajištění kvality

100% panenská PTFE pryskyřice:žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži

Prémiové výplně:Vysoce kvalitní plniva ze skla, uhlíku, grafitu, bronzu, MoS₂ a PPL od certifikovaných dodavatelů

Jednotná disperze plniva:Pokročilé složení zajišťuje konzistentní vlastnosti

Precizní výroba:Pokročilé procesy vytlačování a lisování pro konzistentní rozměry

Úplná sledovatelnost:Každá šarže sledovatelná od suroviny až po hotový výrobek. Materiálové certifikáty jsou k dispozici na vyžádání

Vlastní velikosti:Vlastní průměry, délky a směsi výplní jsou k dispozici na vyžádání

Dodací lhůta:Standardní velikosti skladem (24-48 hodin); vlastní velikosti 5-15 dní v závislosti na složitosti a množství

FAQ

Otázka: Modifikovaný PTFE vs. čistý PTFE, kdy bych měl upgradovat?

Odpověď: Upgradujte na modifikovaný PTFE, když čistý PTFE selže ve vašem provozu pod vysokým tlakem, abrazivním médiem nebo tepelným cyklem nebo když tečení způsobí netěsnost.

Čistý PTFE funguje dobře pro čisté chemikálie, hladké příruby, nízkotlaké (<30 bar) a aplikace FDA.

Modifikovaný PTFE poskytuje 3-5x delší životnost v náročných službách, vyšší počáteční náklady a nižší celkové náklady.

Rychlé pravidlo:

Vyžaduje pouze chemickou odolnost → Čistý PTFE.

Vyžaduje chemickou odolnost + mechanickou pevnost → Modifikovaný PTFE.

Otázka: PTFE plněný uhlíkem vs. sklem plněný vs. bronzem plněný, který z nich vyhovuje mé aplikaci?

A:Plněné uhlíkem: Nejlepší pro vysokou rychlost, odvod tepla, antistatické aplikace, tepelnou vodivost a nízké tření.

Plněné sklem: Nejlepší pro abrazivní média, vysoké zatížení a sedla ventilů, odolnost proti opotřebení a pevnost.

Plněné bronzem: Nejlepší pro extrémní tlak, velké zatížení a silné opotřebení; nejvyšší pevnost a odolnost proti opotřebení.

Plněné PPL: Nejlepší pro vysokoteplotní aplikace nad +260°C, prodlužuje životnost až do +330°C.

Rychlé pravidlo:

Teplo/rychlost → Uhlík.

Brusivo → Sklo.

Extrémní zatížení → Bronz.

Vysoká teplota → PPL.

Otázka: Jaké jsou limity modifikované PTFE trubky a tyče a jaké jsou nejčastější chyby?

A:Teplota: Třídy uhlík/sklo/bronz jsou -180°C až +200°C. Třídy PPL jsou -190°C až +330°C.

Tlak: Až 8,0 MPa.

Chemikálie: pH 0-14, ale plniva mají specifické limity:

Plněné sklem: ne pro HF nebo silné alkálie.

Plněno uhlíkem: není určeno pro silná oxidační činidla.

Bronzová náplň: není pro kyseliny nebo slanou vodu.

Tři běžné chyby:

(1) Použití nesprávného plniva pro vaše médium: před výběrem ověřte chemickou kompatibilitu.

(2) Překročení teplotních limitů: plniva nerozšiřují matrici PTFE nad její limity; PPL rozšiřuje celkový výkon směsi.

(3) Očekává se stejná flexibilita jako u čistého PTFE: modifikovaný PTFE je tužší a méně pružný. Podle toho navrhněte.
