V chemické továrně se technik údržby potýká s netěsnou přírubou velké nádoby nepravidelného tvaru. Příruba nemá standardní velikost a na skladě není žádné předřezané těsnění. V minulosti by to znamenalo nákladné a časově náročné zpoždění: objednání vlastního těsnění, čekání na dodání a zastavení procesu, dokud nedorazí. Dnes technik sáhne po roli expandované PTFE šňůry. Během několika minut se šňůra zkrátí na délku, omotá se kolem příruby a šrouby se utáhnou. Únik je utěsněn. Toto je síla expandovaného PTFE kabelu: umožňuje vytvoření těsnění na místě, přesně tam, kde a kdy je potřeba. Eliminuje potřebu velkých zásob předem nařezaných těsnění a poskytuje univerzální řešení pro příruby jakékoli velikosti nebo tvaru.
Otázka, jak expandovaný PTFE kord tvoří těsnění na místě, je otázkou materiálové vědy a praktické techniky. Expandovaný PTFE je jedinečný materiál, který je měkký, stlačitelný a vysoce přizpůsobivý. Když je stlačena mezi dvě čela přírub, zatéká do nerovností povrchu a vytváří těsné a spolehlivé těsnění. Tvar kabelu usnadňuje manipulaci a instalaci, a to i ve stísněných prostorách. Lze jej řezat nožem, omotat kolem příruby a na koncích spojit jednoduchým přesahem. Tento článek vysvětlí proces vytváření těsnění na místě pomocí expandovaného PTFE kabelu. Pokryjeme vlastnosti materiálu, postup instalace krok za krokem, kritické faktory, které určují těsnicí výkon, a specifikace pro našeExpandované PTFE produktyz naší továrny v Ningbo Taifno PTFE Plastic Products Co., Ltd.

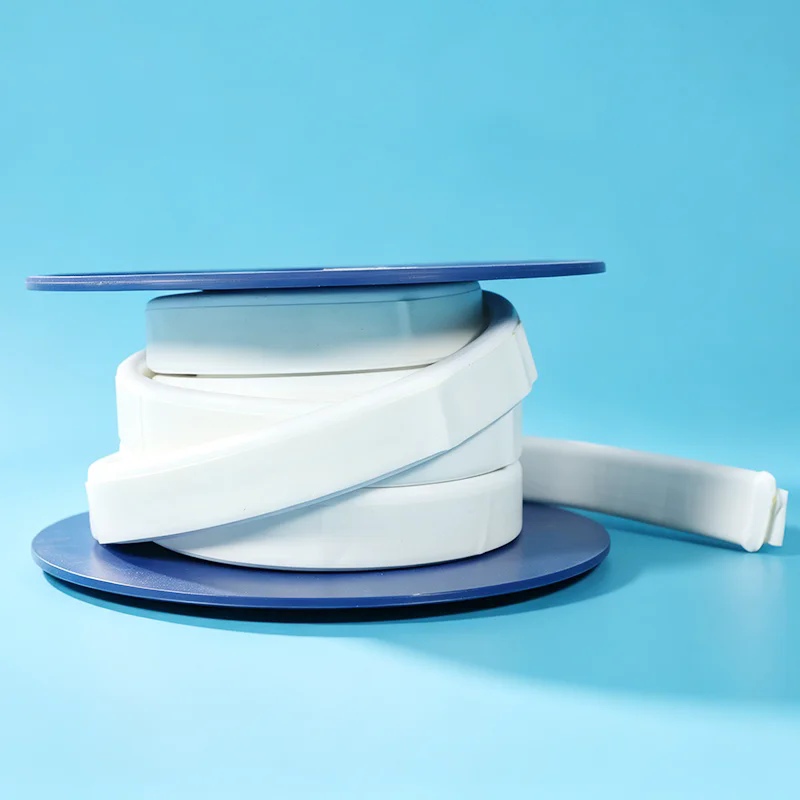

Expandovaný PTFE kord je těsnicí materiál vyrobený ze 100% čistého PTFE, který byl expandován patentovaným procesem. Expanze vytváří mikroporézní strukturu složenou z jemných, vzájemně propojených vláken. Tato struktura dává materiálu jedinečné vlastnosti: je měkký, pružný a vysoce stlačitelný. Na rozdíl od plného PTFE, který je tuhý a obtížně se přizpůsobuje nepravidelným povrchům, je expandovaný PTFE pružný a lze jej snadno tvarovat a stlačovat. Kordová forma je typicky kulatý nebo čtvercový profil, který je dostupný v řadě průměrů. Dodává se na cívce nebo v krabici, takže se snadno dávkuje a řeže na požadovanou délku. Níže uvedená tabulka shrnuje klíčové vlastnosti expandovaného PTFE kordu, díky kterému je ideální pro výrobu těsnění na místě.
| Vlastnictví | Popis | Výhoda pro výrobu těsnění na místě |
| Chemická inertnost | Odolává prakticky všem chemikáliím | Lze použít s agresivními médii |
| Teplotní rozsah | -200 °C až +260 °C | Vhodné pro extrémní teploty |
| Stlačitelnost | Vysoce stlačitelný a přizpůsobivý | Vyhovuje nepravidelným povrchům přírub |
| Flexibilita | Měkký a snadno ovladatelný | Lze omotat kolem jakéhokoli tvaru příruby |
| Odolnost vůči tečení | Nízké dotvarování při zatížení | Udržuje těsnicí sílu v průběhu času |
| Nekontaminující | Čistý PTFE, bez přísad | Vhodné pro potravinářské, farmaceutické a vysoce čisté aplikace |
NaNingbo Taifno PTFE Plastic Products Co., Ltd., naše továrna se specializuje na výrobu výrobků z expandovaného PTFE, včetně šňůr, pásek, plechů a tmelů pro spoje. Používáme patentovaný proces expanze, který vytváří jednotný, vysoce kvalitní materiál s vynikajícími těsnícími vlastnostmi. Náš rozšířený PTFE kabel je k dispozici v řadě velikostí a profilů, aby vyhovoval různým konfiguracím přírub. Poskytujeme také technickou podporu a pokyny k instalaci, abychom zajistili, že naši zákazníci dosáhnou nejlepšího možného těsnícího výkonu.
Vytvoření těsnění na místě pomocí expandovaného PTFE kabelu je jednoduchý proces, ale vyžaduje péči a pozornost k detailu, aby bylo zajištěno spolehlivé utěsnění. Postup lze rozdělit do pěti hlavních kroků: příprava, měření, řezání, instalace a utažení. Prvním krokem je příprava. Povrchy přírub musí být čisté, suché a zbavené oleje, mastnoty a starého materiálu těsnění. Jakákoli rez nebo vodní kámen by měly být odstraněny drátěným kartáčem nebo škrabkou. Šrouby by měly být zkontrolovány a v případě potřeby promazány. Druhým krokem je měření. Požadovaná délka šňůry je určena obvodem čela příruby. Je vhodné přidat malé množství délky navíc, aby se umožnilo překrytí spoje. Třetím krokem je řezání. Šňůra se řeže ostrým nožem nebo nůžkami. Řez by měl být čistý a čtvercový. Čtvrtým krokem je instalace. Šňůra je omotaná kolem čela příruby, počínaje otvorem pro šroub a kolem dokola. Konce šňůry jsou překryty alespoň o průměr šňůry. Pátým krokem je utahování. Šrouby jsou utahovány hvězdicově, aby bylo zajištěno rovnoměrné stlačení těsnění. Níže uvedená tabulka shrnuje jednotlivé kroky.
| Krok | Akce | Klíčové úvahy |
| Příprava | Vyčistěte a zkontrolujte povrchy přírub | Odstraňte veškerý starý materiál těsnění, olej a nečistoty |
| Měření | Změřte obvod čela příruby | Přidejte 10-20 mm pro překrytí spoje |
| Řezání | Zkraťte šňůru na délku | Použijte ostrý nůž; udělat čistý, čtvercový řez |
| Instalace | Omotejte šňůru kolem čela příruby | Konce překryjte alespoň o jeden průměr šňůry |
| Utahování | Utáhněte šrouby ve hvězdicovém vzoru | Utahujte postupně a rovnoměrně, aby nedošlo k nadměrnému stlačení |
V naší továrně poskytujeme podrobné pokyny k instalaci s našimi výrobky z expandovaného PTFE. Našim zákazníkům také nabízíme školení a podporu na místě, abychom zajistili, že jejich týmy údržby dokážou správně a spolehlivě tvarovat těsnění. Naším cílem je, aby byl proces výroby těsnění na místě co nejjednodušší a nejspolehlivější.
Těsnicí výkon těsnění na místě vyrobeného z expandovaného PTFE kordu závisí na několika faktorech. Prvním je stlačení šňůry. Šňůra musí být dostatečně stlačena, aby vyplnila povrchové nerovnosti čel přírub a vytvořila souvislé těsnění. Přílišné stlačení však může poškodit šňůru a snížit její odolnost. Správné komprese se dosáhne výběrem správného průměru šňůry pro mezeru příruby a utažením šroubů doporučeným utahovacím momentem. Druhým faktorem je překrývající se spoj. Konce šňůry musí být správně překryty, aby bylo zajištěno nepřetržité utěsnění. Přesah by měl mít alespoň průměr šňůry a měl by být umístěn mimo otvory pro šrouby. Třetím faktorem je stav příruby. Čela přírub musí být čistá, plochá a bez poškození. Pokud je příruba zdeformovaná nebo zkorodovaná, těsnění nemusí správně těsnit. Čtvrtým faktorem je zatížení šroubu. Šrouby musí být utaženy rovnoměrně a správným utahovacím momentem, aby bylo zajištěno rovnoměrné stlačení těsnění. Níže uvedená tabulka shrnuje tyto faktory.
| Faktor | Vliv na výkon těsnění | Doporučení |
| Komprese šňůry | Nedostatečná: netěsnosti; nadměrné: poškození | Vyberte správný průměr; utáhněte na doporučený utahovací moment |
| Překrývající se spoj | Špatné překrytí: cesta úniku | Přesah alespoň o jeden průměr šňůry |
| Stav příruby | Drsné nebo poškozené povrchy: cesta úniku | Před instalací očistěte a zkontrolujte příruby |
| Zatížení šroubu | Nerovnoměrné zatížení: nerovnoměrné stlačení | Utáhněte hvězdicově na správný utahovací moment |
| Teplota | Tepelná expanze/kontrakce ovlivňuje kompresi | Vyberte jakost kabelu pro teplotní rozsah |
V Ningbo Taifno PTFE Plastic Products Co., Ltd. naše továrna poskytuje rozšířený PTFE kord v řadě hustot a průměrů, aby vyhovoval různým podmínkám přírub a požadavkům na komprese. Poskytujeme také technické pokyny pro správný postup instalace a doporučený utahovací moment šroubů. Naším cílem je pomoci našim zákazníkům vždy dosáhnout spolehlivého těsnění.
Expandovaný PTFE je jedním z několika materiálů používaných pro výrobu těsnění na místě. Mezi další běžné materiály patří lisovaná vláknitá fólie, grafitová páska a pryžová šňůra. Každý materiál má své silné a slabé stránky. Expandovaný PTFE je jedinečný svou kombinací chemické inertnosti, teplotní odolnosti a stlačitelnosti. Je chemicky odolnější než pryž a stlačená vlákna a je stlačitelnější a přizpůsobivější než grafitová páska. Níže uvedená tabulka porovnává expandovaný PTFE s jinými běžnými materiály těsnění.
| Materiál | Chemická odolnost | Teplotní rozsah | Stlačitelnost | Formovatelnost na místě | Relativní náklady |
| Expandovaný PTFE | Vynikající | -200 °C až +260 °C | Vynikající | Vynikající | Vysoký |
| List ze slisovaných vláken | Dobrý | -100 °C až +200 °C | Dobrý | Mírný | Střední |
| Grafitová páska | Vynikající | -200 °C až +450 °C | Mírný | Dobrý | Středně vysoká |
| Gumová šňůra | Chudý | -40 °C až +100 °C | Vynikající | Vynikající | Nízký |
V naší továrně vyrábíme produkty z expandovaného PTFE, které jsou navrženy tak, aby překonaly konkurenční materiály v nejnáročnějších aplikacích. Naše rozšířená PTFE šňůra je vyrobena ze 100% čistého PTFE a neobsahuje plniva ani přísady, které by mohly ohrozit její chemickou odolnost nebo čistotu. Nabízíme také řadu hustot a profilů, které vyhovují různým požadavkům na těsnění. Náš technický tým vám může pomoci vybrat ten správný materiál pro vaši konkrétní aplikaci.
Klíčové specifikace pro kord z expandovaného PTFE zahrnují průměr, hustotu, pevnost v tahu, teplotní rozsah a chemickou odolnost. Níže uvedená tabulka poskytuje souhrn typických specifikací pro náš kabel z expandovaného PTFE.
| Specifikace | Možnosti | Poznámky |
| Průměr | 3 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm | Jiné velikosti na vyžádání |
| Profil | Kulatý, čtvercový | Čtverec nabízí více povrchového kontaktu |
| Hustota | 0,6 - 1,0 g/cm³ | Nižší hustota pro větší stlačitelnost |
| Pevnost v tahu | > 10 MPa | Dostatečná pro manipulaci a instalaci |
| Teplotní rozsah | -200 °C až +260 °C | Nepřetržitý servis |
| Chemická odolnost | pH 0-14 | Odolává prakticky všem chemikáliím |
| Standardní délka | 5 m, 10 m, 15 m na cívku | Vlastní délky k dispozici |
V Taifno PTFE Plastic naše továrna vyrábí rozšířené PTFE šňůry, které splňují tyto a další specifikace. Můžeme přizpůsobit průměr, hustotu a délku tak, aby vyhovovaly vašim specifickým požadavkům. Náš systém kontroly kvality zahrnuje rozměrovou kontrolu, měření hustoty a tahové zkoušky, abychom zajistili, že každá cívka kordu splňuje naše vysoké standardy.
Otázka 1: Jaká je maximální teplota, kterou může expandovaný PTFE kabel odolat?
Odpověď: Expandovaný PTFE kabel vydrží trvalé provozní teploty od -200°C do +260°C. Pro krátkodobé výlety snese teploty až 300°C. Při teplotách nad 260 °C může materiál začít degradovat a jeho těsnicí výkon může být ohrožen. Pro aplikace nad touto teplotou může být vyžadován jiný materiál, jako je grafit.
Otázka 2: Jak spojím konce rozšířeného PTFE kabelu?
Odpověď: Konce expandovaného PTFE kabelu by měly být překryty alespoň o průměr kabelu. Pokud například používáte 6 mm šňůru, překrytí by mělo být alespoň 6 mm. Překrytí by mělo být umístěno mimo otvory pro šrouby, aby se zabránilo vytvoření cesty úniku. Někteří montéři dávají přednost zúžení konců kabelu, aby vytvořili hladší spoj, ale to není pro většinu aplikací nezbytně nutné.
Otázka 3: Lze kabel z expandovaného PTFE znovu použít?
Odpověď: Expandovaný PTFE kabel se obecně nedoporučuje pro opakované použití. Jakmile je šňůra stlačena, ztrácí část své pružnosti a při opětovném použití nemusí správně těsnit. Pro kritické aplikace je vždy nejlepší použít nový kabel. Náklady na šňůru jsou nízké ve srovnání s náklady na únik a související prostoje.
Otázka 4: Jaký je rozdíl mezi expandovanou PTFE šňůrou a expandovanou PTFE páskou?
Odpověď: Expandovaný PTFE kord je kulatý nebo čtvercový profilový materiál, který se používá k vytvoření těsnění pro příruby. Expandovaná PTFE páska je plochý, páskový materiál, který se používá pro těsnění závitů a pro ovinutí kolem nepravidelných tvarů. Oba jsou vyrobeny ze stejného expandovaného PTFE materiálu, ale používají se pro různé aplikace. Šňůra je pro výrobu těsnění; páska je určena pro těsnění závitů a další těsnicí úkoly.
Otázka 5: Je kabel z expandovaného PTFE vhodný pro potravinářské a farmaceutické aplikace?
Odpověď: Ano, expandovaný PTFE kabel vyrobený ze 100% čistého PTFE je vhodný pro potravinářské a farmaceutické aplikace. Je netoxický, nekontaminující a odolný vůči čisticím chemikáliím a sterilizačním procesům používaným v těchto průmyslových odvětvích. Naše továrna může poskytnout expandovaný PTFE kabel potravinářské a farmaceutické kvality, který splňuje příslušné regulační požadavky.
Expandovaný PTFE kabel je všestranný a spolehlivý materiál pro tvarování těsnění na místě. Díky jedinečné kombinaci chemické inertnosti, teplotní odolnosti a stlačitelnosti je vhodný pro nejnáročnější aplikace. Proces výroby těsnění na místě je jednoduchý: připravte přírubu, změřte a odřízněte šňůru, omotejte ji kolem příruby, překryjte konce a utáhněte šrouby. Se správnou technikou a správným materiálem lze dosáhnout těsnění bez úniku během několika minut. V Ningbo Taifno PTFE Plastic Products Co., Ltd. se naše továrna specializuje na výrobu expandovaných PTFE výrobků, včetně šňůr, pásek a plechů. Jsme odhodláni poskytovat našim zákazníkům vysoce kvalitní materiály a technickou podporu, abychom zajistili jejich úspěšnost těsnění.
Ať už jste technik údržby, manažer závodu nebo distributor, zveme vás, abyste nás kontaktovali a probrali vaše požadavky. Můžeme poskytnout vzorky, technická data a pokyny k instalaci. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro průmyslové aplikace těsnění po celém světě.
Kontaktujte společnost Ningbo Taifno PTFE Plastic Products Co., Ltdprodiskutujte vaše požadavky na produkty Expanded PTFE a zjistěte, jak vám naše šňůra může zjednodušit výrobu těsnění na místě.
-
