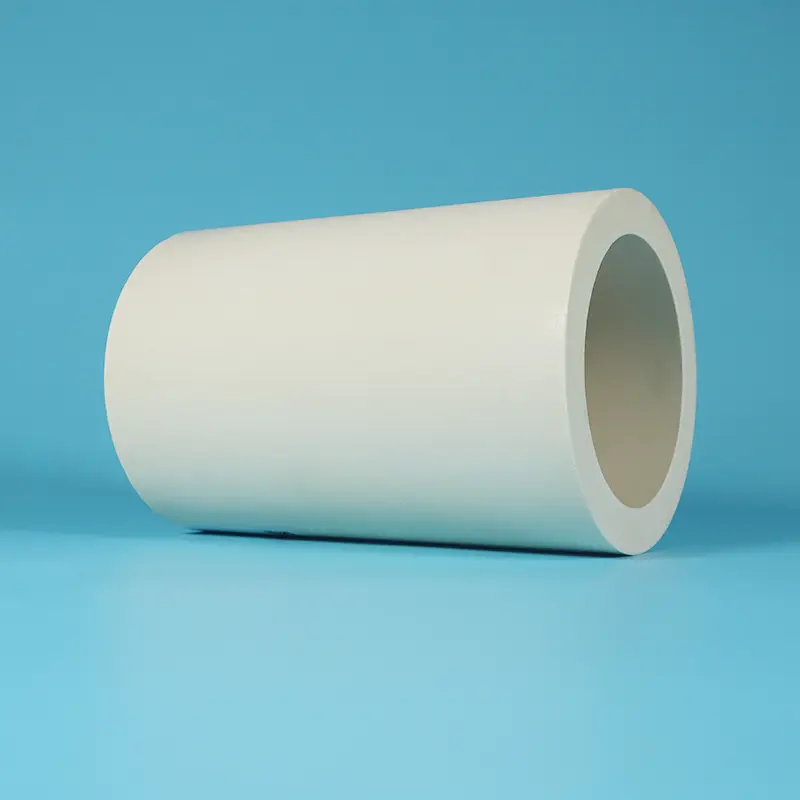

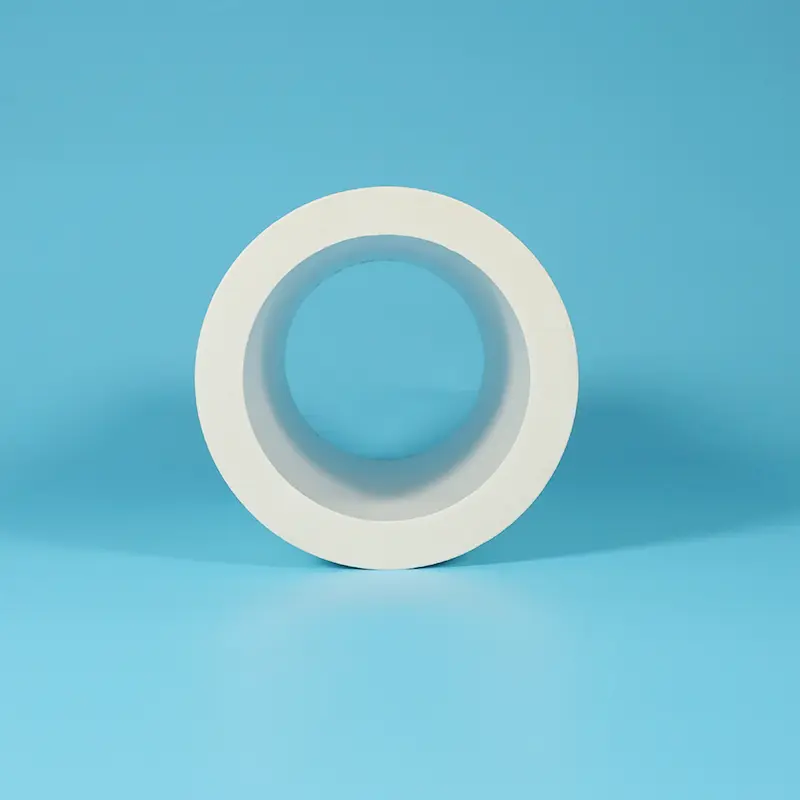

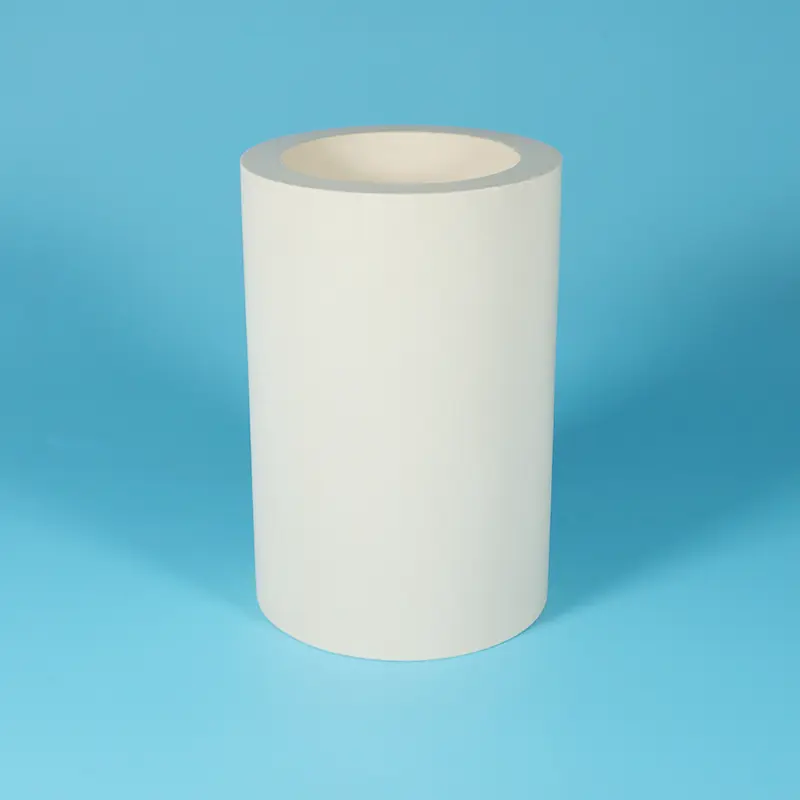

Kompozitní trubice z PTFE vystlaná PEEK

Kompozitní trubice PTFE potažená PEEK je trubice PTFE jako vnější matrice s vložkou PEEK (Polyether Ether Ketone) připojenou k vnitřní stěně. Jako profesionální továrna v Číně může Taifno nabídnout tento produkt.

PEEK je semikrystalický termoplastický technický plast s teplotou skelného přechodu 143 °C, bodem tání 343 °C a trvalou provozní teplotou až 250 °C. Nabízí výjimečnou odolnost proti hydrolýze (odolává 300°C vysokotlaké páře), chemickou odolnost (rozpustná pouze v koncentrované kyselině sírové), vynikající odolnost proti opotřebení a extrémně nízký koeficient tření.

Vložka PEEK je v přímém kontaktu s dopravovaným médiem a poskytuje odolnost proti opotřebení a funkci s nízkým třením; vnější vrstva PTFE chrání před vnějším chemickým prostředím a nabízí celkovou ochranu proti korozi.

Specifikace: Celková hustota 2,0-2,2 g/cm³, tvrdost vložky PEEK Shore D 85-90, trvalá provozní teplota -100°C až +250°C, koeficient tření PEEK 0,15-0,35 (samomazné), chemická odolnost odolává prakticky všem médiím (kromě koncentrované kyseliny sírové).

Jak vybrat:

PTFE trubice plněná PPL → Homogenní modifikovaný materiál, vysoká teplota + odolnost proti korozi + samomazání

PTFE kompozitní trubice s PEEK-lem → Kompozitní struktura, vnitřní vrstva pro odolnost proti opotřebení a nízké tření + vnější vrstva pro chemickou odolnost

Pravidlo výběru: Médium s vysokým opotřebením nebo extrémně nízkým třením uvnitř trubky + vystavení chemické korozi vně trubky → PTFE kompozitní trubka s PEEKem

Návrh kompozitní struktury

Vložka PEEK

Vysokokapacitní kontaktní vrstva kapaliny odolná proti opotřebení, nízké tření

PEEK (Polyether Ether Ketone) je semikrystalický termoplastický technický plast známý pro svou výjimečnou kombinaci vlastností:

① Extrémně nízký koeficient tření

Koeficient tření jen 0,15-0,35 (za podmínek samomazání)

Lepší než většina technických plastů, blíží se mazacímu výkonu PTFE

Ideální pro vysokorychlostní přenos kapaliny s vysokým střihem, snižuje pokles tlaku a energetické ztráty

② Vynikající odolnost proti opotřebení

Odolnost proti opotřebení mnohem lepší než PTFE a PPL

Udržuje výjimečnou odolnost proti opotřebení i ve vysokorychlostních médiích obsahujících pevné částice

Výrazně prodlužuje životnost trubice, snižuje úniky opotřebení způsobené erozí částic

③ Vysoká nosnost

Pevnost v tahu 90-100 MPa (daleko překračuje PTFE 20-30 MPa)

Pevnost v ohybu 165 MPa, modul pružnosti v ohybu 4,1 GPa

Odolává nárazu vysokotlaké kapaliny bez deformace, vhodné pro vysokotlaké hydraulické systémy a systémy přenosu kapalin

④ Vynikající odolnost proti vysokým teplotám

Teplota skelného přechodu 143°C

Teplota tání 343 °C

Trvalá provozní teplota až 250 °C (srovnatelné s PTFE 260 °C)

Výjimečná odolnost proti hydrolýze, odolává 300°C vysokotlaké páře bez degradace

⑤ Vynikající chemická odolnost

Rozpustný pouze v koncentrované kyselině sírové

Odolává silným kyselinám (zředěná kyselina sírová, kyselina chlorovodíková, kyselina dusičná), silným zásadám, organickým rozpouštědlům, olejům a uhlovodíkům

V kombinaci s ochranou proti korozi vnější vrstvy PTFE, dvoubariérovou ochranou

PTFE vnější vrstva

Chemická bariéra a antiadhezivní vrstva

Vnější vrstva PTFE poskytuje:

Vynikající chemická odolnost proti korozi: pH 0-14, odolává prakticky všem chemikáliím

Nepřilnavé vlastnosti: zabraňuje ulpívání vnějších nečistot, snadno se čistí

Elektrická izolace: vynikající dielektrické vlastnosti

Chrání PEEK vložku před vnějšími chemickými útoky

Synergický efekt kompozitní struktury

Tato kompozitní struktura „pevná uvnitř, odolná vně“ překonává omezení výkonu jednotlivých materiálů:

PTFE trubice nedostatečná tlaková kapacita → PEEK vložka poskytuje strukturální pevnost

Trubka PEEK má nižší chemickou odolnost vůči PTFE → PTFE vnější vrstva poskytuje izolaci proti korozi

Vnitřní stěna Virgin PTFE náchylná k erozi částicemi → PEEK vložka odolává opotřebení a erozi

Technické specifikace

Celkový výkon trubky

PEEK Liner Performance

Výkon vnější vrstvy PTFE

Poznámka: Výše ​​uvedené hodnoty jsou typické laboratorní údaje. Skutečný výkon se může lišit v závislosti na poměru tloušťky vložky, procesu kompozitu a podmínkách aplikace. Vlastní poměry tloušťky vložky jsou k dispozici na vyžádání.

Dostupné formuláře

Proč si vybrat kompozitní trubici z PTFE s podšívkou PEEK?

1. Extrémně nízké tření vnitřní stěny

Koeficient tření PEEK vložky je jen 0,15-0,35 (samomazací), mnohem nižší než vnitřní stěny kovové trubky. Při dopravě vysoce viskózních nebo vysokorychlostních médií se výrazně sníží tlaková ztráta a sníží se spotřeba energie na čerpání. Ideální pro dálkový přenos kapalin a potrubí jemných chemikálií.

2. Ultra vysoká odolnost proti opotřebení vnitřní stěny

Při dopravě abrazivních médií obsahujících pevné částice, kaly, katalyzátory a podobné materiály se vnitřní stěny trubice z čistého PTFE snadno opotřebovávají erozí, což vede k netěsnostem a časté výměně. Odolnost vložky PEEK proti opotřebení je mnohem lepší než odolnost PTFE, což výrazně prodlužuje životnost trubek a snižuje četnost údržby a výměny.

3. PTFE vnější vrstva poskytuje kompletní chemickou ochranu

Vnější vrstva PTFE odolává silným kyselinám, silným zásadám a organickým rozpouštědlům, plné pokrytí pH 0-14. I když je vnější strana trubky vystavena korozivnímu chemickému prostředí (jako je kyselá mlha nebo postříkání chemikáliemi), poskytuje vnější vrstva PTFE účinnou ochranu a chrání vložku PEEK před vnějšími útoky.

Zabraňuje také pronikání vnějších nečistot a kontaminaci vnitřních médií.

4. Anti-permeační výkon

PEEK nabízí vynikající antipermeační vlastnosti, účinně blokuje prostup plynů a kapalin. V kombinaci s nízkou propustností vnější vrstvy PTFE převyšuje celkový antipermeační výkon kompozitní trubice výkon trubek z čistého PTFE. Ideální pro vysoce čistá média, těkavé chemikálie a přenos plynů.

5. Vysokoteplotní a vysokotlaká stabilita

Vložka PEEK odolává trvalé provozní teplotě 250 °C a vysokotlakým nárazům, zatímco vnější vrstva PTFE zvládá 260 °C. Kompozitní trubka odolává deformaci, delaminaci a odlupování za podmínek vysoké teploty a vysokého tlaku, čímž daleko překonává omezení tečení a tlaku u trubek z čistého PTFE.

6. Hladký vnitřní povrch

Hladký povrch PEEK vložky odolává adhezi médií, čímž zlepšuje účinnost CIP (Clean-in-Place) a SIP (Sterilize-in-Place).

Vhodné pro farmaceutický, potravinářský, vysoce čistý chemický průmysl a další průmysl s přísnými požadavky na čistotu.

Kompozitní trubice z PTFE s podšívkou PEEK vs. jiné trubice na bázi PTFE

Pravidla rychlého výběru:

Částicemi zatížené nebo vysokorychlostní médium uvnitř + chemická koroze vně + nutná vnitřní stěna s nízkým třením → kompozitní trubice z PTFE s PEEK

Médium bez částic uvnitř + pouze odolnost proti korozi → trubice z Virgin PTFE (nižší náklady)

Těsnění/ložiska (ne trubky) + vysoká teplota + koroze → Trubka plněná PPL

Mechanické těsnění (ne trubky) + velké zatížení + žádná koroze → Bronz + MoS₂ plněná trubka

Aplikace

Chemická kompatibilita

PEEK Liner Chemická kompatibilita

Chemická kompatibilita vnější vrstvy PTFE

Celkový závěr

Chemická kompatibilita kompozitních trubic z PTFE s PEEK pokrývá převážnou většinu průmyslových médií. Jedinou významnou výjimkou je koncentrovaná kyselina sírová (PEEK není odolný), pokud je vyžadován přenos koncentrované kyseliny sírové, zvažte zkumavky z čistého PTFE nebo zkumavky plněné PPL.

Pro vnější prostředí vnější vrstva PTFE odolává prakticky veškeré chemické korozi, což umožňuje, aby kompozitní trubka byla přímo zakopána pod zemí nebo vystavena prostředí s postřikem chemikáliemi.

Zajištění kvality

100% panenský PTFE a PEEK pryskyřice:žádný recyklovaný materiál, žádné přebroušení

Vysoce kvalitní vložka PEEK:k dispozici dovážené nebo domácí vysoce kvalitní suroviny PEEK

Pokročilý kompozitní proces:silná vazba mezi vložkou a vnější vrstvou — žádná delaminace, žádné odlupování

Přizpůsobitelná tloušťka vložky:přizpůsobené požadavkům na tlak, opotřebení a náklady

Úplná sledovatelnost:materiálové certifikáty k dispozici na vyžádání

Přesná rozměrová kontrola:těsné tolerance ID/OD zajišťují kompatibilitu instalace

Dodací lhůta:standardní velikosti skladem (48-72 hodin); vlastní velikosti 7-15 dní

FAQ

Otázka: Jaký je rozdíl mezi kompozitní trubicí z PTFE s PEEK a trubicí z PTFE plněnou PPL? Který si mám vybrat?

Odpověď: Klíčovými rozdíly jsou forma produktu a scénář aplikace.

Pravidla rychlého výběru:

Doprava médií obsahujících částice, kalů, vysokorychlostních kapalin potrubím → PEEK lemovaná kompozitní trubice

Těsnění ventilů, pístní kroužky, vodicí kroužky (ne potrubí) → Trubka plněná PPL (možnost vyšší teploty)

Extrémně vysoké opotřebení uvnitř trubky + chemická koroze vně → PEEK lemovaná kompozitní trubka

Sečteno a podtrženo: Kompozitní trubka s PEEK je navržena pro "potrubí", konkrétně řeší problémy s opotřebením vnitřní stěny a třením při přenosu kapaliny.

Trubka plněná PPL je navržena pro "těsnění", konkrétně pro aplikace s vysokoteplotním + korozním těsněním a samomazáním.

Otázka: Jaký tlak může vydržet kompozitní trubice z PTFE s PEEK? Bude se delaminovat nebo loupat?

Odpověď: Tlaková kapacita PTFE kompozitních trubek s PEEKem závisí na tloušťce vložky a kvalitě kompozitního procesu.

Standardní specifikace: Odolá střednímu až vysokotlakému přenosu kapalin (přesný tlak závisí na průměru, tloušťce stěny a tloušťce vložky, kontaktujte nás s vašimi provozními parametry pro vyhodnocení)

Antidelaminační design: Používáme specializované kompozitní procesy, které vytvářejí chemickou vazbu a mechanické spojení na rozhraní PEEK/PTFE, pevnost vazby daleko přesahuje běžnou fyzickou laminaci

Přizpůsobení tepelné roztažnosti: PEEK a PTFE mají srovnatelné koeficienty tepelné roztažnosti (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), čímž se minimalizuje riziko delaminace způsobené rozdílnou tepelnou roztažností v celém teplotním rozsahu

Doporučený provozní rozsah: Bez delaminace nebo odlupování za normálních podmínek při nepřetržitém provozu -100 °C až +250 °C

Doporučení: Pro podmínky extrémního vysokého tlaku nebo náročných tepelných cyklů uveďte podrobné parametry, náš tým může provést vlastní vyhodnocení a optimalizaci procesu.

Otázka: Jak silná může být vložka PEEK? Je silnější vložka vždy lepší?

Odpověď: Tloušťka vložky PEEK se obvykle pohybuje od 0,5 do 3,0 mm. Optimální tloušťka závisí na následujících faktorech:

Filozofie designu: Kompozitní trubka není "čím tlustší, tím lepší." Nadměrná tloušťka vložky zvyšuje tuhost stěny, snižuje flexibilitu a zvyšuje náklady (PEEK je mnohem dražší než PTFE).

Kompozitní struktura má za cíl „optimální kombinaci vlastností vnitřního a vnějšího materiálu“, vložka musí splňovat pouze požadavky na odolnost proti opotřebení a nízké tření, zatímco vnější vrstva poskytuje strukturální podporu a chemickou ochranu.

Faktory určující tloušťku:

Abrazivita média (koncentrace částic, rychlost proudění)

Provozní tlak systému

Průměr trubky

Požadavky na teplotu

Doporučení: Uveďte své specifické provozní podmínky (typ média, obsah částic, rychlost proudění, tlak, teplota), náš tým doporučí optimální řešení tloušťky vložky, aby splňovalo požadavky na výkon a zároveň pomohlo řídit náklady.

Otázka: Jaký je koeficient tření vnitřní stěny kompozitní trubky potažené PEEK? Jak velký pokles tlaku může snížit?

Odpověď: Vložka PEEK má koeficient tření 0,15-0,35 (za podmínek samomazání).

Porovnání poklesu tlaku (technický odhad):

Při stejném průměru a rychlosti proudění je koeficient tření PEEK vložky výrazně nižší než u trubek z nerezové oceli a uhlíkové oceli (koeficient tření oceli je přibližně 0,5-0,8)

V porovnání s čistými trubicemi z PTFE (koeficient tření 0,04-0,10) má vložka PEEK mírně vyšší koeficient tření, ale výhoda PEEK spočívá v odolnosti proti opotřebení a tlakové kapacitě, při přenosu média s vysokým opotřebením, stěny trubek z PTFE rychle vytvářejí drážky z eroze, drsnost povrchu se dramaticky zvyšuje a skutečný pokles tlaku rychle stoupá. Vložka PEEK udržuje dlouhodobě hladký povrch a poskytuje stabilnější a nižší tlakovou ztrátu po celou dobu životnosti

Doporučení: Pro přenosy na dlouhé vzdálenosti nebo vysokorychlostní aplikace je výhoda dlouhodobého poklesu tlaku PEEK vložky obzvláště významná – podstatně snižuje náklady na energii čerpání.

Otázka: Lze použít kompozitní trubky s PEEK pro přenos koncentrované kyseliny sírové?

A: ❌ Ne.

PEEK je rozpustný pouze v koncentrované kyselině sírové, rychle se rozpustí a selže v prostředí koncentrované kyseliny sírové. Zatímco vnější vrstva PTFE odolává koncentrované kyselině sírové, PEEK vložka je přímo v kontaktu s médiem a nemůže odolat korozi koncentrovanou kyselinou sírovou.

Alternativy:

Přenos koncentrované kyseliny sírové → Vyberte trubici z panenského PTFE (panenský PTFE odolává koncentrované kyselině sírové)

Nebo zvolte PPL plněnou PTFE trubici (PPL i PTFE odolávají koncentrované kyselině sírové)

Další média:Kromě koncentrované kyseliny sírové odolává vložka PEEK zředěné kyselině sírové, kyselině chlorovodíkové, kyselině dusičné, silným zásadám, organickým rozpouštědlům, olejům, uhlovodíkům, vysokoteplotní páře a dalším.

Otázka: Jaká jsou hlavní omezení kompozitních trubek PTFE s PEEK vložkou?

A:

Teplotní limit: Nepřetržitý provoz 250 °C, nižší než 260 °C zkumavky plněné PPL. Pro vyšší požadavky na teplotu zvažte trubici plněnou PPL

Nekompatibilita s koncentrovanou kyselinou sírovou: PEEK se rozpouští v koncentrované kyselině sírové, pro přenos koncentrované kyseliny sírové zvolte zkumavku z čistého PTFE nebo zkumavku plněnou PPL

Náklady: Surovina PEEK je drahá, takže kompozitní trubky jsou dražší než trubky z čistého PTFE a trubky plněné PPL.

V aplikacích s vysokým opotřebením a vysokou korozí však výrazně delší životnost ve srovnání s čistými trubkami z PTFE přináší podstatně nižší celkové náklady na vlastnictví (TCO).

Mírně vyšší koeficient tření než PTFE: Pro aplikace s ultranízkým třením (jako jsou přesné trubky nástrojů) bez opotřebení mohou být vhodnější trubky z čistého PTFE

Pravidlo rychlého rozhodování:

Potřeba odolnosti proti opotřebení + nízké tření + odolnost proti korozi pro potrubí pro přenos kapalin → kompozitní trubka s PEEK je optimálním řešením.

Statické těsnění nebo neopotřebitelné potrubí → trubky z čistého PTFE jsou cenově výhodnější.

Ultravysoká teplota (>250°C) + aplikace s korozí → Vhodnější je trubice plněná PPL.
