Plněné sedlo ventilu modifikované PTFE
  • Plněné sedlo ventilu modifikované PTFEPlněné sedlo ventilu modifikované PTFE
  • Plněné sedlo ventilu modifikované PTFEPlněné sedlo ventilu modifikované PTFE

Plněné sedlo ventilu modifikované PTFE

Hledáte přizpůsobené řešení sedla ventilu plněného modifikovaným PTFE za konkurenceschopnou cenu? Taifno je spolehlivý výrobce a ideální dlouhodobý partner. Tento produkt je přesně lisovaná těsnicí součást instalovaná na rozhraní mezi tělem ventilu a koulí, klapkou nebo kuželkou; nabízí zlepšenou odolnost proti opotřebení, sníženou deformaci při tečení a zvýšenou odolnost proti pronikání.
    Hodnocení: 5.0
    (Počet hodnocení: 1)

    Plněná upravená sedla ventilů z PTFE pro abrazivní, vysokotlaké a na permeaci citlivé služby

    Plněná sedla ventilů z modifikovaného PTFE jsou precizně vyrobena začleněním skleněných vláken, uhlíkových vláken nebo pokročilých modifikovaných pryskyřic, čímž se zvyšuje mechanická pevnost a rozměrová stabilita, aniž by byla ohrožena chemická odolnost. Taifno je specializovaný výrobce s vlastním výzkumem, vývojem a výrobními kapacitami. Naše produkty vyhovují mnoha mezinárodním certifikacím, včetně norem CE a FDA, a jsou dostupné v různých modifikovaných specifikacích, jako jsou třídy plněné skelnými vlákny, plněné uhlíkovými vlákny, plněné sirníkem molybdeničitým (MoS₂) a modifikované TFM™.

    Certifikováno CE FDA 21 CFR 177,1550 Až 414 barů ISO 9001

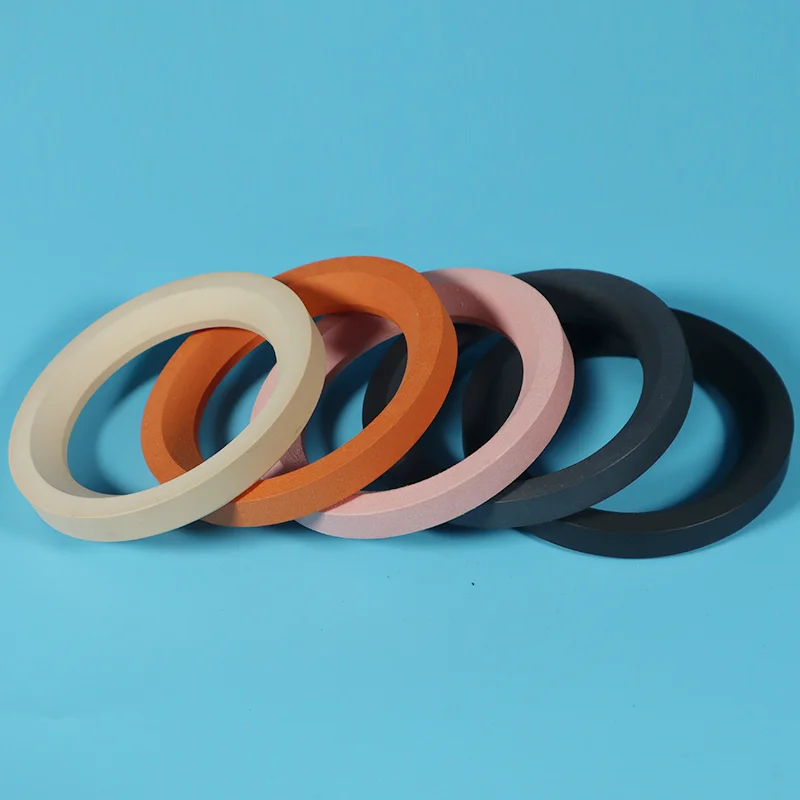

    Filled Modified PTFE Valve Seat
    Plněné sedlo ventilu z modifikovaného PTFE, přesně vyrobené ze skla nebo pryskyřice plněné uhlíkem.

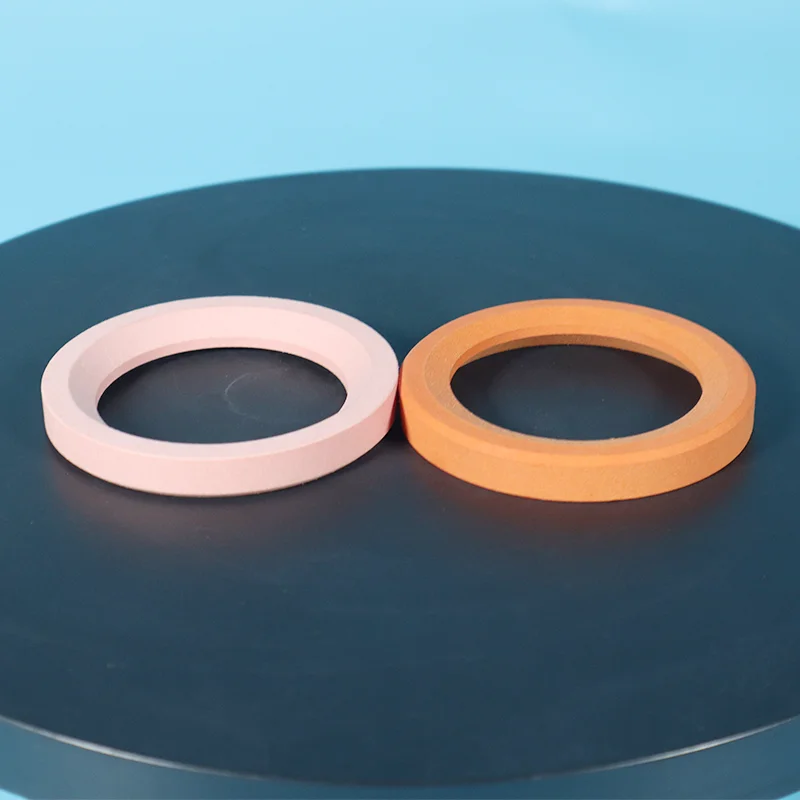

    Filled Modified PTFE Valve Seat
    Geometrie sedla optimalizovaná pro odolnost proti tečení a vypínání třídy VI.

    Proč zvolit plněná upravená sedla ventilů z PTFE?

    Virgin PTFE je chemicky vynikající, ale mechanicky měkký. Při zatížení, oděru nebo cyklování teplot se deformuje, opotřebovává a proniká. Plněné a modifikované druhy PTFE si zachovávají chemickou odolnost a zároveň fixují mechanické limity – každé omezení mapuje konkrétní plnivo nebo pryskyřici.

    Problém Virgin PTFE

    Omezení Virgin PTFEPři zatížení se deformuje
    Proč se to děje

    PTFE je měkký – proudění za studena (tečení) při trvalém tlaku.

    Jak to upravený PTFE opravuje

    Výplně zvyšují tuhost a odolnost proti tečení — déle drží tvar.

    Omezení Virgin PTFERychle se nosí
    Proč se to děje

    Měkký materiál — brusiva řežou těsnicí plochu.

    Jak to upravený PTFE opravuje

    Tvrdší plniva (sklo, karbon) zlepšují odolnost proti opotřebení.

    Omezení Virgin PTFEProstup skrz těsnění
    Proč se to děje

    Panenský PTFE má mikrodutiny – chemikálie v průběhu času prosakují.

    Jak to upravený PTFE opravuje

    Modifikované pryskyřice (jako TFM™) mají hustší strukturu – nižší rychlost permeace.

    Omezení Virgin PTFEOtok a kontrakce
    Proč se to děje

    Tepelná roztažnost — nedokonalé utěsnění při cyklování teplot.

    Jak to upravený PTFE opravuje

    Lepší rozměrová stabilita — udržuje těsnění i přes teplotní výkyvy.

    Omezení Virgin PTFEOmezená tlaková schopnost
    Proč se to děje

    Soft — vytlačuje pod vysokým tlakem (<70 bar).

    Jak to upravený PTFE opravuje

    Rukojeti do 414 bar — vhodné pro vysokotlaké provozy.

    Tři hlavní výhody

    01

    Zvýšená odolnost proti tečení

    Standardní PTFE se trvale deformuje při trvalém zatížení, což vede k netěsnostem a časté výměně. Modifikované PTFE směsi, včetně TFM™ modifikovaných pryskyřic a typů plněných sklem/uhlíkem, odolávají deformaci při zatížení a udržují těsnicí sílu po dlouhou dobu. Výsledkem je sedlo ventilu, které déle drží krouticí moment a těsněji těsní.

    02

    Vynikající odolnost proti opotřebení

    Sedla ventilů v abrazivních médiích, kalech, písku nebo krystalizujících kapalinách se rychle opotřebovávají. PTFE plněný sklem nabízí zvýšenou pevnost v tlaku a tuhost, zatímco druhy plněné uhlíkem poskytují nízké tření a odvod tepla. Vylepšení odolnosti proti opotřebení může prodloužit životnost 3-5x déle než původní PTFE.

    03

    Nižší rychlost prostupu

    V kritických chemických provozech mohou média pomalu pronikat přes čistý PTFE, napadat tělo ventilu nebo unikat do atmosféry. Modifikované PTFE pryskyřice, jako je TFM™ PTFE, mají hustší polymerní strukturu, která výrazně snižuje pronikání a zlepšuje integritu těsnění.

    Srovnání: Modifikovaný PTFE vs. Virgin PTFE

    Porovnání nákladů a výkonu

    Materiál Nejlepší pro Cena (počáteční) Životnost v drsné službě Celkové náklady (3 roky)
    Panenský PTFE Čisté chemikálie, nízký tlak (<70 bar), aplikace FDA $ (1x) 6-12 měsíců $$$$ (3-6 náhrad)
    PTFE plněný sklem Abrazivní média, vysoké zatížení, střední tlak $$ (1,5x) 3-5 let $$ (1 náhradní)
    PTFE plněný uhlíkem Vysoká rychlost, odvod tepla, nízké tření $$ (1,6x) 3-5 let $$ (1 náhradní)
    TFM™ modifikovaný PTFE Citlivé na permeaci, tepelné cyklování, vysoký tlak $$$ (2,5x) 5+ let $ (nula náhrad)
    Klíčový poznatek:Virgin PTFE stojí předem méně – ale pokud jej vyměňujete každých 6–12 měsíců, kumulativní náklady na díly + práce + prostoje rychle překročí náklady na upravené sedadlo z PTFE, které vydrží 3–5 let.

    Porovnání výkonu

    Vlastnictví Panenský PTFE Plněné sklem Plněné uhlíkem Upraveno TFM™
    Teplotní rozsah -180 °C až +200 °C -180 °C až +200 °C -180 °C až +200 °C -180 °C až +200 °C
    Odolnost vůči tečení ★★☆☆☆ ★★★★☆ ★★★☆☆ ★★★★★
    Odolnost proti opotřebení ★★☆☆☆ ★★★★★ ★★★★☆ ★★★☆☆
    Chemická odolnost ★★★★★ ★★★★☆ ★★★★☆ ★★★★★
    Odolnost proti pronikání ★★☆☆☆ ★★★☆☆ ★★★☆☆ ★★★★★
    Vyhovující FDA Ano Žádný Žádný Ano

    Aplikace

    Primární průmyslová odvětví

    Průmysl Aplikace Doporučený stupeň
    Chemické zpracování Kulové kohouty, regulační ventily manipulující s kyselinami, rozpouštědly, louhy Modifikované Virgin PTFE nebo TFM™
    Ropa a plyn Vysokotlaké kulové kohouty, zařízení ústí vrtu, potrubí PTFE plněný sklem nebo uhlíkem
    Buničina a papír Ventily pro abrazivní kal, ventily pro vyhnívací nádrže PTFE plněný sklem
    Jídlo & Nápoje Sanitární ventily, plnicí zařízení Virgin PTFE (schváleno FDA)
    Farmaceutický Sterilní zpracování, výroba API Virgin PTFE nebo TFM™ modifikované (FDA/USP)
    Polovodič Distribuce vysoce čistých chemikálií Vysoce čistý panenský PTFE
    Výroba energie Parní systémy, ventily chladicí vody TFM™ modifikovaný nebo PCTFE
    Vodíková služba Kryogenní kapalný vodík, vysokotlaký plynný vodík PCTFE (kryogenní), panenský PTFE (nízká poréznost)

    Typické vybavení

    Kulové kohouty plovoucí a na čepu
    Klapkové ventily
    Šoupátka a uzavírací ventily
    Zátkové ventily
    Regulační ventily a škrticí ventily

    Kupujete upravená sedla ventilů z PTFE? Zde je to, co inženýři porovnávají jako první

    Aplikace v reálném světě

    Případová studie 1: 4x prodloužení životnosti s upraveným PTFE

    Výzva:Chemický závod vyměňoval PTFE ventilová sedla na regulačních ventilech manipulujících s agresivní kyselinou každých 8-10 měsíců kvůli tečení a netěsnostem. Odstávka na výměnu stojí 5 000 USD za ventil a událost.

    Řešení:Přešel na TFM™ modifikovaná PTFE sedadla se zvýšenou odolností proti tečení a rozměrovou stabilitou.

    Výsledek:Sedadla vydržela přes 3 roky, 4x déle než panenský PTFE. Eliminovány 3 výměnné události na ventil. Celková úspora: 15 000 USD na ventil za 3 roky plus snížená pracovní a bezpečnostní rizika.

    Sečteno a podtrženo: 4x delší životnost, ušetřeno 15 000 USD na ventil za 3 roky.

    Případová studie 2: Problém permeace kulového ventilu vyřešen

    Výzva:Zákazník výrobce kulových kohoutů používal ventilová sedla z PTFE, která neposkytovala dostatečnou odolnost proti deformaci, opotřebení a pronikání. PTFE měl také tendenci bobtnat a smršťovat, což způsobovalo nedokonalé utěsnění.

    Řešení:Výrobce ve spolupráci s odborníky na materiály změnil materiál sedla ventilu na TFM™ modifikovaný PTFE, který nabízel mnohem větší odolnost proti deformaci a nižší míru permeace než standardní PTFE. Materiál také zajistil hladší povrchovou úpravu, snížil tření a zlepšil těsnění mezi kuličkou a sedlem.

    Výsledek:Žádnývé sedadlo nabídlo lepší odolnost proti pronikání, zlepšenou rozměrovou stabilitu a zlepšenou strukturální integritu. Výrobce nyní vyrábí tato ventilová sedla ve velikostech od ¾ do 54 palců v průměru s aplikacemi v chemickém průmyslu, etanolu, ropném a plynárenském průmyslu, železničním, papírenském a potravinářském průmyslu.

    Sečteno a podtrženo: Jedna změna materiálu vyřešila permeaci, deformaci a tření.

    Případová studie 3: PTFE plněný sklem pro použití v kalech

    Výzva:Důlní operace vyměňovala ventilová sedla každých 4-6 týdnů na kalových ventilech manipulujících s částicemi abrazivní rudy. Sedadla z čistého PTFE se rychle opotřebovávala, což způsobovalo časté přerušení výroby.

    Řešení:Upgradováno na sedla z PTFE plněná sklem se zvýšenou odolností proti opotřebení a pevností.

    Výsledek:Sedadla vydržela 8 měsíců, 8x déle než panenský PTFE. Doba provozuschopnosti výroby se výrazně zvýšila. Intervaly údržby prodlouženy z týdnů na měsíce.

    Sečteno a podtrženo: 8x delší životnost, intervaly údržby od týdnů do měsíců.

    Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

    Taifno PTFE factory production area
    Oblast výroby PTFE.
    Taifno PTFE molding equipment
    Lisovací zařízení.
    Taifno PTFE batch control
    Manipulace s materiálem a kontrola šarží.
    Taifno finished stock
    Hotové zásoby.

    Technické specifikace

    Upravené vlastnosti sedla ventilu z PTFE

    Teplotní rozsah-180 °C až +200 °C
    Maximální tlakAž 414 barů (v závislosti na stupni)
    Panenský tlak PTFE70 bar
    Plněné stupně tlakTřída 800 / 800+
    Typy výplníSkleněné vlákno, uhlíkové vlákno, MoS₂, TFM™
    Soulad s FDATřídy Virgin PTFE & TFM™
    Tolerance obráběníPřesnost 0,1 mm (CNC)
    CertifikaceCE, FDA, ISO 9001

    Technické srovnání

    Parametr Panenský PTFE Plněné sklem Plněné uhlíkem Upraveno TFM™
    Teplotní rozsah -180 °C až +200 °C -180 °C až +200 °C -180 °C až +200 °C -180 °C až +200 °C
    Maximální tlak 70 bar Třída 800 Třída 800 Třída 800+
    Chemická odolnost pH 0-14 Vynikající (ne HF/alkalické) Vynikající (ne okysličovadla) pH 0-14
    Vyhovující FDA Ano Žádný Žádný Ano
    Barva Bílý Šedo-bílá Černý Bílý

    Možnosti jakosti materiálu

    Stupeň Nejlepší pro Klíčový přínos Chemické omezení
    Panenský PTFE Čisté chemikálie, aplikace FDA, nízký tlak Nejnižší tření, univerzální chemická odolnost, nejnižší cena Deformuje se pod zatížením — ne pro vysoký tlak/abraziva
    15-25% plněno sklem Abrazivní média, vysoké zatížení, kaly Zvýšená pevnost, tuhost, odolnost proti opotřebení Ne pro kyselinu fluorovodíkovou, silné alkálie
    Plněné uhlíkem Vysoká rychlost, chod na sucho, odvod tepla Výborná tepelná vodivost, nízké tření Ne pro silná oxidační činidla
    TFM™ modifikovaný PTFE Kritické chemické služby citlivé na permeaci Hustší struktura, lepší zotavení napětí, nižší propustnost Vyšší cena, vyžaduje specializované zpracování

    Proč si vybrat Taifno?

    Materiál 100% panenská pryskyřice

    Žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.

    Plná sledovatelnost

    Každá šarže sledovatelná od suroviny až po hotový výrobek. Materiálové certifikáty jsou k dispozici na vyžádání.

    Přesné obrábění

    Sedadla jsou precizně obrobena v úzkých tolerancích (dostupná přesnost 0,1 mm) pomocí CNC soustruhů.

    Certifikováno ISO

    Výrobní procesy certifikované podle systémů managementu kvality ISO.

    Třídy vyhovující FDA

    Virgin PTFE a vybrané modifikované třídy splňují požadavky FDA 21 CFR 177.1550.

    Podpora vlastního designu

    Technická podpora pro optimalizaci geometrie sedla pro váš konkrétní design ventilu.

    PTFE material testing
    Testování materiálu.
    PTFE dimensional inspection
    Rozměrová kontrola.
    PTFE batch traceability
    Záznamy sledovatelnosti šarže.
    PTFE final quality check
    Závěrečná kontrola kvality.

    FAQ

    Co je plněné sedlo ventilu z modifikovaného PTFE a kdy bych měl upgradovat z původního PTFE?

    Upravená sedla ventilů z PTFE přidávají plniva jako skleněné vlákno, uhlík nebo pokročilé pryskyřice pro zlepšení mechanické pevnosti, odolnosti proti tečení a odolnosti proti opotřebení při zachování chemické odolnosti PTFE.

    Upgradujte, když:Vaše současná sedla z čistého PTFE se deformují pod tlakem, předčasně se opotřebovávají nebo umožňují pronikání médií. V těchto případech může modifikovaný PTFE prodloužit životnost 3-5x, snížit prostoje a celkové náklady.

    Sklo plněné vs. uhlíkové vs. TFM™ upravené, která třída se hodí pro můj ventil?

    Tři třídy, tři různé aplikace:

    Plněné sklem:Abrazivní média, kaly, vysoké zatížení, nejvyšší odolnost proti opotřebení a pevnost. Ne pro HF nebo silné alkálie.

    Plněné uhlíkem:Vysoká rychlost, chod na sucho, odvod tepla, nejlepší tepelná vodivost a nízké tření. Ne pro silná oxidační činidla.

    TFM™ upraveno:Citlivost na permeaci, tepelné cykly, kritické chemické služby, hustší struktura, lepší zotavení napětí. Vyšší cena, ale nejdelší životnost.

    Rychlé pravidlo:Potřebujete odolnost proti oděru? Plněné sklem. Potřebujete odvod tepla? Plněné uhlíkem. Potřebujete kontrolu propustnosti a dlouhou životnost? TFM™.

    Jaké jsou limity a nejčastější chyba při instalaci?

    Teplota:-180 °C až +200 °C (závisí na stupni).Tlak:až 414 bar — liší se podle konstrukce a materiálu.

    Chemické limity:Plněné sklem: ne pro HF nebo silné alkálie – sklo reaguje. Plněný uhlíkem: není pro silná oxidační činidla – uhlík oxiduje. Virgin PTFE & TFM™: není určeno pro roztavené alkalické kovy nebo plynný fluor.

    Nejčastější chyba:Nadměrná komprese. Modifikovaný PTFE je tvrdší než původní PTFE a vyžaduje přesnou dosedací sílu. Příliš velká komprese poškozuje sedadlo; příliš málo způsobuje únik.

    Nejste si jisti, která upravená třída se hodí pro váš ventil?

    Odešlete svá média, teplotu, tlak, typ ventilu a režim poruchy (tečení, opotřebení, prostup nebo tepelné cykly). Inženýři Taifno potvrdí správnou třídu – sklo plněné, uhlíkové, MoS₂, modifikované TFM™, PCTFE nebo PEEK – a doporučí geometrii sedadla, obvykle do jednoho pracovního dne.

    • -180 °C až +200 °C, až 414 bar, dostupné jakosti CE a FDA
    • Sklo, uhlík, MoS₂ a TFM™ upravené specifikace
    • Přímé ceny z výroby a vzorky zdarma
