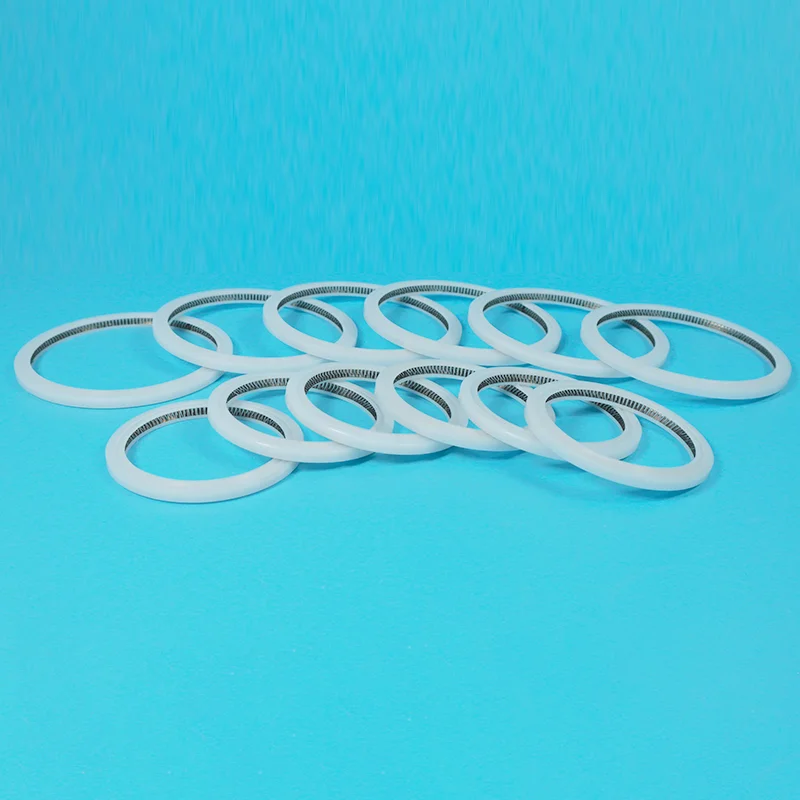

Těsnění s pružinou typu V

Taifno je čínský výrobce pružinových těsnění typu V. Tato těsnění jsou precizně zkonstruovaná a přizpůsobitelná, navržená pro statické aplikace těsnění, jako jsou příruby, krycí desky a čelní plochy. Poskytují spolehlivý těsnicí výkon v širokém rozsahu provozních podmínek, včetně tlaků od nuly po vysoké úrovně, extrémních teplot a vystavení naprosté většině chemických médií.

Odeslat dotaz

Popis výrobku

Vnitřní pružina pružinového těsnění typu V poskytuje počáteční těsnící sílu za podmínek nulového tlaku; systémový tlak dále zvyšuje těsnící účinek – čím vyšší tlak, tím těsnější těsnění.

Rozsah provozních teplot: -180°C až +200°C; tlak do 45 MPa (dynamický) / 60 MPa (statický); vratná rychlost až 15 m/s.

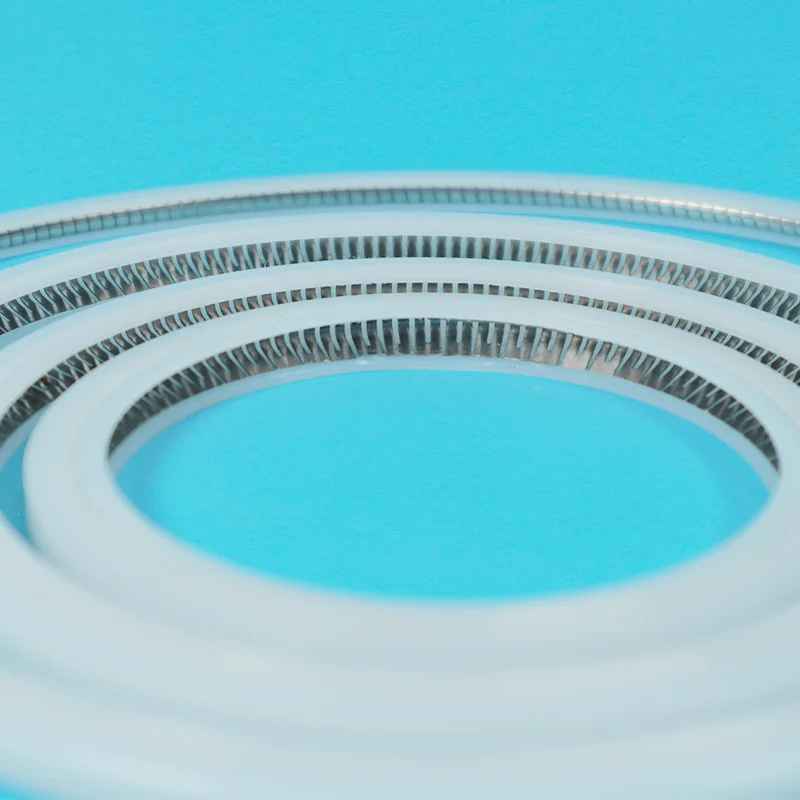

V-Type Spring Energized Seal

Co je pružinové těsnění typu V?

Těsnění typu V s pružinou se skládá z PTFE pláště ve tvaru U s pružinou z nerezové oceli ve tvaru V uvnitř. V-pružina se vyznačuje "konzolovým" designem, který soustřeďuje své zatížení na přední hranu těsnicího břitu a zajišťuje spolehlivé stírání.

Jak to funguje:

Nulový tlak: V-pružina poskytuje počáteční těsnící sílu – těsní, i když systém není pod tlakem

Pod tlakem: Systémový tlak vstupuje do U-dutiny a tlačí těsnicí břity silněji proti protilehlému povrchu – tlak = těsnější těsnění

Samonabíjecí: K udržení integrity těsnění není potřeba žádná vnější síla

V-Type vs. U-Type: Který z nich potřebujete?

Funkce	V-typ	Typ U
Směr těsnění	Axiální — příruby, kryty, čelní plochy	Radiální — pístnice, dříky ventilů
Typ pružiny	Konzolová pružina ve tvaru V	Šroubová nebo konzolová pružina
Nejlepší pro	Statické těsnění	Dynamické těsnění (vratné/rotační)
Akce stírání	Ano – spolehlivé stírání nečistot	Mírný

Proč zvolit V-Type?

Problém	Jak to V-Type řeší
O-kroužky selhávají při tlakovém cyklování	Pružina zajišťuje konstantní těsnicí sílu — neovlivněnou kolísáním tlaku
Gumová těsnění se v chemikáliích rozkládají	PTFE plášť je chemicky inertní — pH 0-14, univerzální odolnost
Těsní netěsnost při nulovém tlaku	Pružina poskytuje těsnicí sílu při nulovém tlaku
Vysoké tření — stick-slip	PTFE má nejnižší tření – hladký pohyb, žádné prokluzování
Extrémní teploty degradují elastomery	-180°C až +200°C — kryogenní ke sterilizaci

Průvodce výběrem

V-Type vs O-kroužek vs U-Typ

Funkce	V-typ	O-kroužek	Typ U
Těsnění s nulovým tlakem	✅ Ano – pružina dodává sílu	❌ Ne	✅ Ano
Tlak	Až 60 MPa (statický)	Mírný	Až 60 MPa
Teplota	-180 °C až +200 °C	-180 °C až +150 °C	-180 °C až +200 °C
Chemická odolnost	★★★★★	★★☆☆☆	★★★★★
Tření	★★★★★ nejnižší	★★★★☆	★★★★★
Směr těsnění	Axiální	Radiální	Radiální
Nejlepší pro	Příruby, kryty, čelní plochy	Obecné statické těsnění	Pístní tyče, dříky ventilů

Průvodce rychlým výběrem

Pokud je vaše služba...	Vybrat...
Příruby, kryty, čela — statické těsnění	V-typ
Pístní tyče, dříky ventilů – vratný pohyb	Typ U
Univerzální, nízká cena, čistá média	O-kroužek

Primární aplikace

Průmysl	Aplikace
Chemické zpracování	Kryty reaktorů, příruby, tělesa čerpadel — kyseliny, rozpouštědla, agresivní chemikálie
Farmaceutický	Sterilní zpracovatelská zařízení, bioreaktory, plnicí stroje – shoda s FDA/USP
Polovodič	Vysoce čistá plynová a chemická těsnění, vakuové systémy – ultračistota
Aerospace	Palivové systémy, hydraulické systémy — extrémní teploty, vysoká spolehlivost
Ropa a plyn	Těsnění ventilů, vybavení ústí vrtu – vysoký tlak, H₂S, korozivní média
Jídlo a nápoje	Sanitární přípojky, plnicí zařízení – shoda s FDA

Aplikace v reálném světě

Případová studie 1: Chemický reaktor – 3 roky nulový únik

Výzva: V chemické továrně došlo k úniku z těsnění průchodu reaktoru, který manipuloval s agresivními kyselinami při 150 °C. Standardní PTFE těsnění tekla za studena a netěsnila každých 6-8 měsíců. Údržba vyžadovala úplné vypnutí a vyčištění.

Řešení: Instalované pružinové těsnění typu V s pláštěm z PTFE vyplněným sklem pro lepší odolnost proti opotřebení. V-pružina poskytovala konstantní těsnící sílu kompenzující tepelné cykly a kolísání tlaku.

Výsledek: Nulový únik za více než 3 roky. Nevyžaduje žádnou údržbu. Eliminované roční náklady na odstávku.

Případová studie 2: Farmaceutická výplň – Dosažení souladu s FDA

Úkol: Farmaceutický plnicí stroj vyžadoval těsnění pro rotační ventil manipulující se sterilním produktem. Standardní O-kroužky nemohly projít testem vyjímatelných látek FDA a vyžadovaly častou výměnu kvůli chemickému napadení cykly CIP/SIP.

Řešení: Dodané pružinové těsnění typu V s panenským pláštěm z PTFE a pružinou V z nerezové oceli 316. Materiál vyhovující FDA. Kompletní dokumentace poskytnuta.

Výsledek: Prošel testem extrahovatelných látek FDA. Těsnění přežilo opakované CIP/SIP sterilizační cykly bez degradace. Během 18 měsíců nejsou potřeba žádné výměny.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Factory Factory Factory Factory

Technické specifikace

Vlastnosti produktu

Parametr	Hodnota
Teplotní rozsah	-180 °C až +200 °C
Tlak — Dynamický	Až 45 MPa
Tlak — statický	Až 60 MPa
Rychlost — Reciproční	Až 15 m/s
Rychlost — Rotační	Až 1 m/s
Materiál	PTFE plášť + V-pružina z nerezové oceli (304/316/301)
Chemická odolnost	pH 0-14 — prakticky univerzální
Typ těsnění	Axiální těsnění — statické nebo nízkorychlostní rotační

Možnosti jakosti materiálu

Stupeň	Nejlepší pro	Klíčový přínos	Chemický limit
Panenský PTFE	Čisté chemikálie, aplikace FDA, obecný servis	Univerzální chemická odolnost, nejnižší tření, vyhovuje FDA	Měkký — nižší odolnost proti opotřebení
PTFE plněný sklem	Abrazivní média, vysoké opotřebení, kaly	Zvýšená mechanická pevnost, odolnost proti opotřebení	Ne pro HF nebo silné alkálie
PTFE plněný uhlíkem	Odvod tepla, antistatický, nízké tření	Tepelná vodivost, zlepšená odolnost proti tečení	Ne pro silná oxidační činidla
PTFE plněný MoS₂	Lepkavá média, nízký točivý moment, zvýšená mazivost	Snížené tření, zlepšená odolnost proti opotřebení	Ne pro oxidující kyseliny

Možnosti materiálu pružiny

Pružinový materiál	Nejlepší pro
304 RZ / 316 RZ	Všeobecný chemický servis, mírné teploty
316L SS	Zlepšená odolnost proti korozi — agresivní chemikálie, slaná voda
Elgiloy	Vynikající odolnost proti korozi – letecký, chemický, kritické služby
Hastelloy	Extrémní odolnost proti korozi — vysoce agresivní chemikálie, kyseliny
Inconel	Pevnost při vysokých teplotách – extrémní teplo (+260°C+)

Zajištění kvality

100% panenská PTFE pryskyřice – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.

Precision Spring Manufacturing — Pružiny vyrobené podle přesných specifikací pomocí CNC zařízení.

Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotové těsnění. Materiálové atesty na vyžádání.

Certifikace ISO 9001 – Výrobní procesy certifikované podle systémů řízení kvality ISO.

Dostupné třídy vyhovující FDA – Virgin PTFE splňuje požadavky FDA 21 CFR 177.1550 a BfR.

K dispozici jsou vlastní pružinové slitiny – standard 301/304/316 SS; Elgiloy, Hastelloy, Inconel do extrémních podmínek.

Test Test Test Test

FAQ

Otázka: Co je pružinové těsnění typu V a kdy je mám použít?

Odpověď: Těsnění pláště U-PTFE s pružinou z nerezové oceli ve tvaru V uvnitř. Těsní od nulového tlaku (pružina poskytuje počáteční sílu) po vysoký tlak (tlak systému dodává energii břitům).

Použijte jej, když selžou O-kroužky nebo pryžová těsnění, v agresivních chemikáliích, extrémních teplotách (-180 °C až +200 °C), vysokém tlaku (až 60 MPa) nebo v kritických aplikacích, kde je netěsnost přijatelná.

Typ V versus typ U: Typ V pro příruby, kryty, čelní plochy (axiální těsnění). Typ U pro pístnice, vřetena ventilů (radiální těsnění).

Pokud utěsňujete přírubu nebo kryt, zvolte typ V.

Pokud utěsňujete pohyblivou tyč, zvolte typ U.

Otázka: Kolik stojí pružinové těsnění typu V a jaká je dodací lhůta?

Odpověď: Cena závisí na průměru, jakosti materiálu, slitině pružiny a množství. Standardní velikosti začínají přibližně na X–X–Y. Vlastní velikosti uvedené na výkresu.

Náklady na nárazy z pružinové slitiny: 304 SS (standardní, nejnižší cena) → 316 SS (vylepšená koroze) → Elgiloy/Hastelloy/Inconel (extrémní koroze/vysoká teplota, vyšší náklady).

dodací lhůta:

Standardní velikosti: 5-7 dní.

Vlastní velikosti: 10-15 dní.

Doprava: letecká 5-10 dní, moře 15-30 dní.
