Sada těsnění PTFE

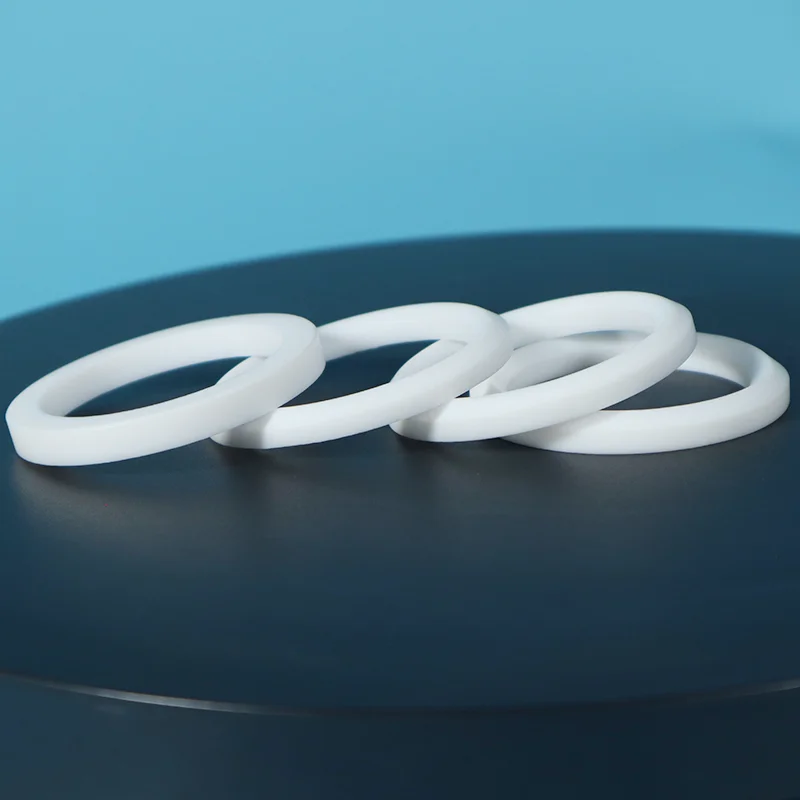

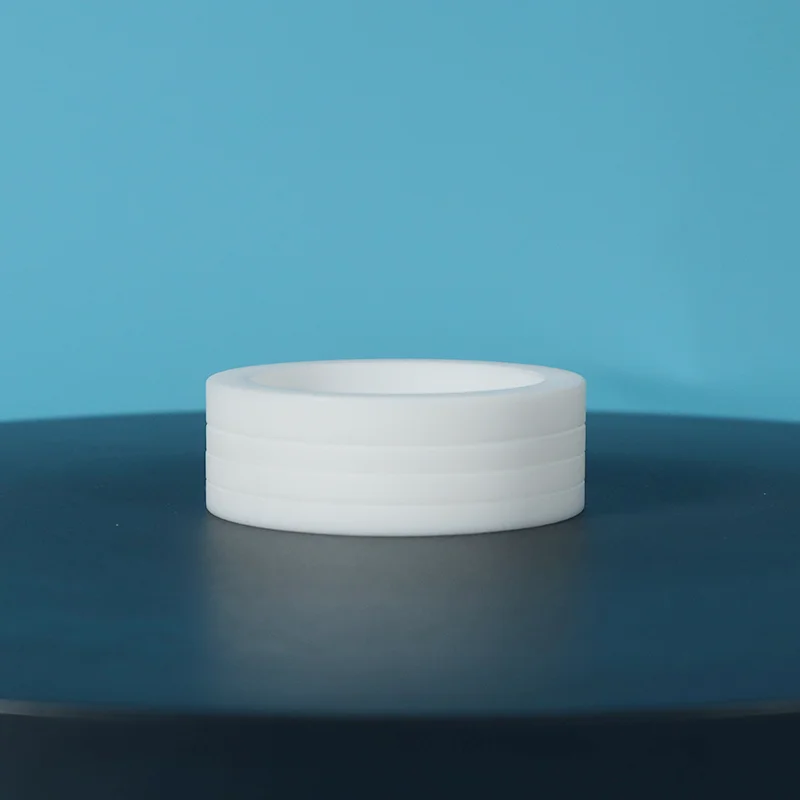

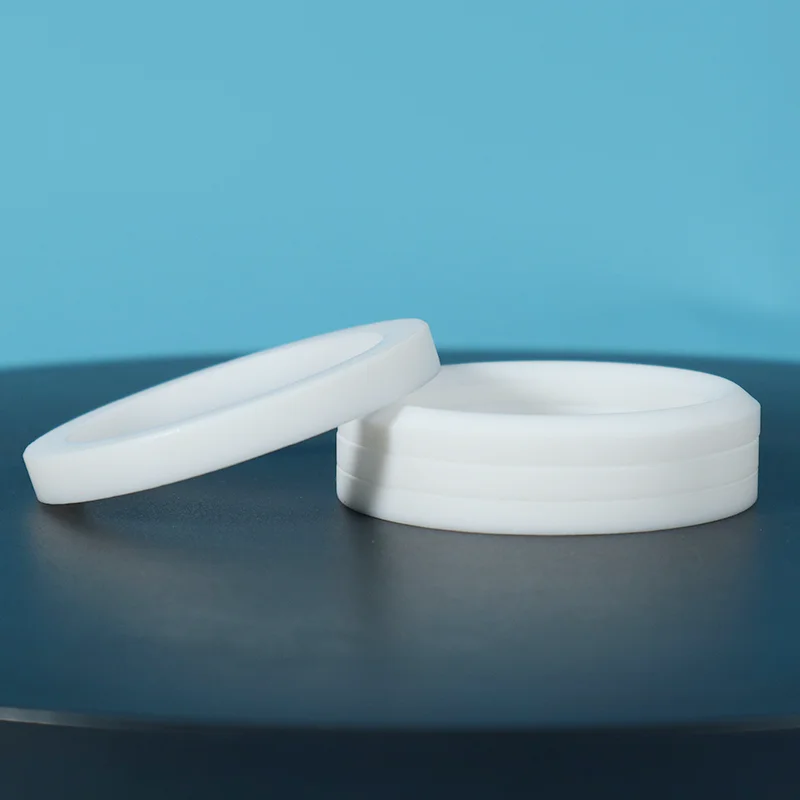

Sada ucpávek z PTFE vyráběná společností Taifno se skládá ze sady těsnicích kroužků z PTFE, včetně horního přechodového kroužku, mezikroužků ve tvaru V a spodního přechodového kroužku, určených pro instalaci do ucpávky.

Je vhodný pro teplotní rozsah -180°C až +200°C, odolává tlaku do 500 barů, pokrývá rozsah pH 0–14 a podporuje lineární rychlosti až 5 m/s.

Proč si vybrat PTFE sadu těsnění?

Problém O-kroužku

Tři hlavní výhody

1. Nastavitelná těsnící síla: O-kroužky jsou pevné – po instalaci nelze těsnicí sílu nastavit. PTFE ucpávkové sady jsou znovu utahovatelné. Jak se těsnění časem opotřebovává, jednoduše utáhněte těsnicí matici, abyste obnovili těsnicí výkon. Není třeba rozebírat.

2. Dynamické těsnění pro pohyblivé hřídele: O-kroužky jsou statická těsnění – těsní v jedné pevné drážce a selhávají, když se hřídel pohybuje. PTFE V-kroužky jsou navrženy speciálně pro vratný a pomalý rotační pohyb – těsnicí břity se pohybují s hřídelí a udržují kontakt pod tlakem.

3. Tlakově poháněné těsnění: Geometrie ve tvaru V je navržena tak, aby byla pod tlakem: jak se tlak v systému zvyšuje, tlačí těsnicí břity pevněji proti tyči a pouzdru, čímž se automaticky zvyšuje účinnost těsnění.

Materiálová výhoda

Srovnání: Sada těsnění vs. O-kroužek vs. kompozitní těsnění

Aplikace

Primární průmyslová odvětví

Typické vybavení

Regulační a izolační ventily

Šoupátka, kulové kohouty, uzavírací ventily

Pístová čerpadla

Odstředivá čerpadla (pomalá rotace)

Hydraulické válce a pohony

Kompresory

Míchačky a míchadla

Kovací lisy, vstřikovací stroje

Aplikace v reálném světě

Případová studie 1: Těsnění dříku ventilu chemického závodu

Výzva: Chemická továrna manipulující s agresivní kyselinou při 150 °C vyměňovala O-kroužky na vřetenech řídicích ventilů každé 2–3 měsíce, což způsobuje nákladné prostoje a bezpečnostní obavy.

Řešení: Sada PTFE V-kroužků s třídou plněnou uhlíkem. Instalováno s doporučenými specifikacemi krouticího momentu.

Výsledek: Nulový únik po dobu 18 měsíců. Během plánované údržby bylo těsnění dvakrát znovu utaženo. 80% snížení nákladů na údržbu a prostojů.

Případová studie 2: Balení kalového čerpadla

Výzva: Kalové čerpadlo, které manipuluje s abrazivními médii, opotřebovalo standardní balení každých 4–6 týdnů, což vyžadovalo časté přerušení výroby.

Řešení: Sada těsnění PTFE plněná sklem s kroužky proti vytlačení.

Výsledek: Sada balení vydržela 8 měsíců – 8x déle než předchozí řešení. Intervaly údržby prodlouženy. Doba provozuschopnosti výroby se výrazně zlepšila.

Případová studie 3: Shoda s fugitivními emisemi

Výzva: Zařízení na zpracování zemního plynu potřebné ke splnění norem fugitivních emisí ISO 15848 na kritických regulačních ventilech.

Řešení: Sada těsnění na bázi PTFE s nízkými emisemi a vlastní mazací sadou, testovaná podle ISO 15848.

Výsledek: Splněno emisní shoda. Míra úniku hluboko pod povolenými limity. Dlouhodobý výkon ověřený nepřetržitým monitorováním.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Technické specifikace

Možnosti jakosti materiálu

Zajištění kvality

Materiál 100% panenský PTFE – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.

Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotový produkt. Materiálové certifikáty jsou k dispozici na vyžádání.

Přesné lisování – Každý těsnicí kroužek je precizně vylisován nebo obroben v úzkých tolerancích.

Pokyny k instalaci — Podrobné pokyny k instalaci a specifikace točivého momentu u každé objednávky.

Systém kvality ISO – Výrobní procesy se řídí mezinárodními standardy kvality.

Dostupné stupně FDA – stupně vyhovující FDA a USP Class VI pro potravinářské a farmaceutické aplikace.

FAQ

Otázka: Co je PTFE Packing Set a jak funguje?

Odpověď: Je to sada PTFE kroužků, horní adaptér, střední kroužky ve tvaru V, spodní adaptér, nainstalované v ucpávce.

Když je matice ucpávky utažena, V-kroužky se radiálně roztahují jak proti hřídeli, tak i proti pouzdru. Systémový tlak dále dodává energii těsnicím břitům a těsnější těsnění, když tlak stoupá. Samonabíjecí. Při opotřebení znovu utáhnout.

Otázka: Sada těsnění vs. O-kroužek, kdy bych měl přejít?

Odpověď: Přepněte, když O-kroužky stále selhávají, na pohyblivých hřídelích, při kolísání tlaku nebo v agresivních chemikáliích.

O-kroužky jsou statické, těsní v pevných drážkách. Sady ucpávek jsou dynamické, nastavitelné, dotahovatelné a konstruované pro pohyblivé části.

Srovnání nákladů: O-kroužky stojí předem méně. Pokud je však vyměňujete každé 3 měsíce, jedna sada balení, která vydrží 3–5 let, vám ušetří velké množství amerických dolarů na součástkách, práci a prostojích.

Otázka: Jaké jsou limity a nejčastější chyba při instalaci?

A: Teplota: -180°C až +200°C (upraveno až +315°C).

Tlak: až 500 bar. Rychlost: < 5 m/s.

Nejčastější chyba: nadměrné utažení ucpávky. PTFE je měkký, nadměrná komprese způsobuje studený tok, deformuje kroužky a vytváří netěsnosti místo těsnění. Použijte momentový klíč. Postupně utahujte.

Postupujte podle našeho instalačního průvodce, který je součástí každé objednávky.
