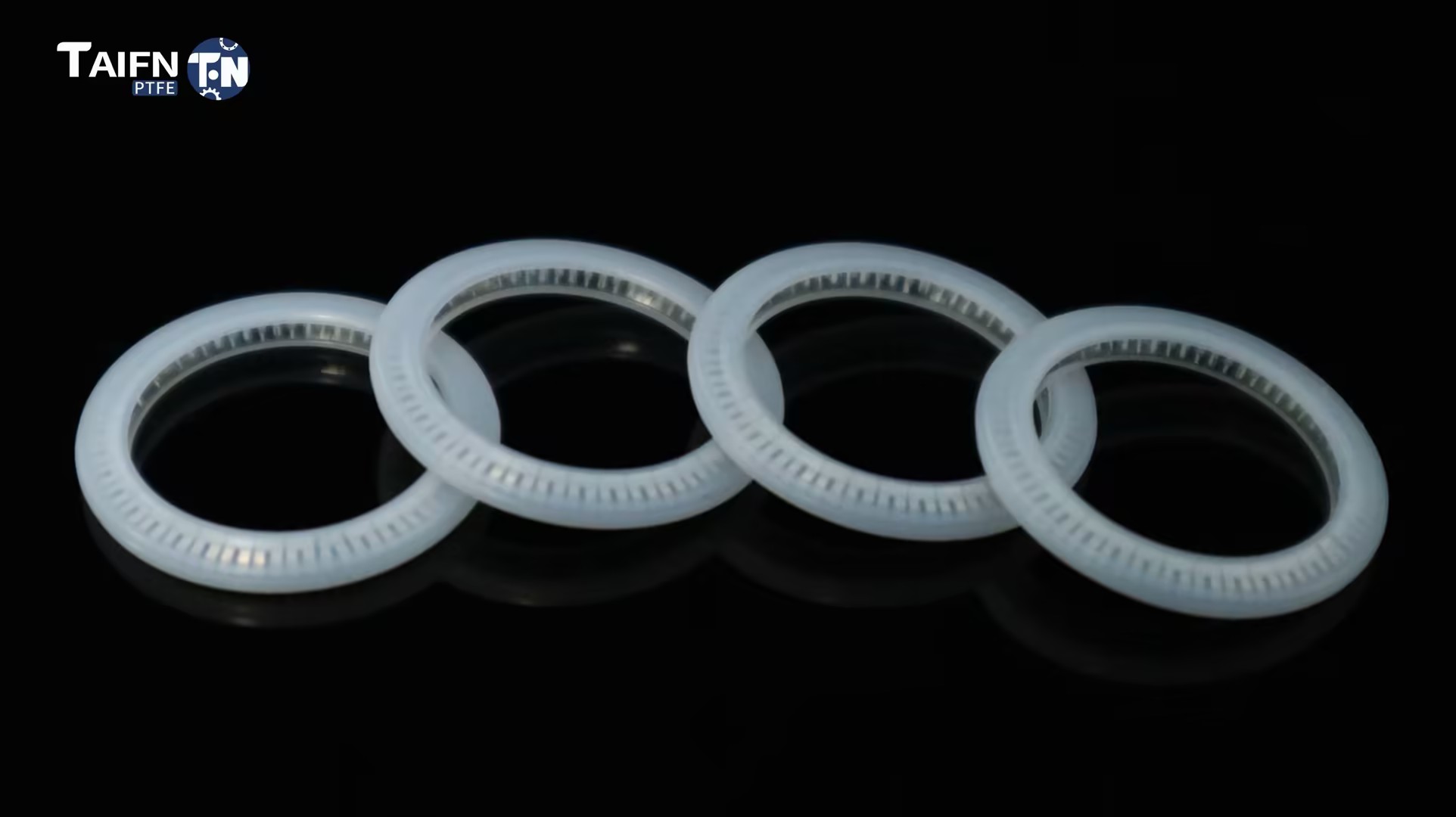

Těsnění s pružinou typu U

Těsnění pružiny typu U se skládá z pláště z PTFE ve tvaru U a vnitřní kovové pružiny, díky čemuž je vhodné pro širokou škálu provozních podmínek, včetně statických, vratných a rotačních aplikací. Jako profesionální dodavatel těsnicích řešení z PTFE je Taifno držitelem certifikací ISO 9001 a ISO 14001 a naše produkty splňují normy jako CE a FDA. Nabízíme služby přizpůsobení OEM; neváhejte a odešlete podrobnosti o své přihlášce a my vám do 24 hodin poskytneme cenovou nabídku a budeme reagovat.

Odeslat dotaz

Popis výrobku

Pružina uvnitř pružinového těsnění typu U poskytuje těsnicí sílu za podmínek nulového tlaku; jak tlak systému vstupuje do dutiny ve tvaru U, tlačí těsnicí břity těsněji proti hřídeli, čím vyšší je tlak, tím těsnější je těsnění.

Materiál PTFE dále nabízí vynikající univerzální chemickou odolnost a široký rozsah provozních teplot -180°C až +200°C; podporuje tlaky až 40 MPa (dynamický) / 60 MPa (statický) a lineární rychlosti až 15 m/s, díky čemuž je vhodný pro širokou škálu provozních podmínek.

Co je pružinové těsnění typu U?

Těsnění s pružinou typu U je plášť ve tvaru U z PTFE s kovovou pružinou uvnitř. Jedná se o jednosměrný těsnicí prvek určený pro aplikace s tyčí (vnitřní těsnění) nebo pístem (vnější těsnění).

Jak to funguje:

Nulový tlak: Pružina poskytuje počáteční těsnící sílu a těsní, i když systém není pod tlakem

Pod tlakem: Systémový tlak vstupuje do U-dutiny a tlačí těsnicí břity silněji proti protilehlému povrchu, tlak = těsnější těsnění

Samonabíjecí: Pružina kompenzuje opotřebení, hardwarové tolerance a tepelné cykly, udržuje sílu těsnění v průběhu času

U-Type vs V-Type: Který z nich potřebujete?

Funkce	Typ U	V-Type
Směr těsnění	Radiální — pístnice, dříky ventilů	Axiální — příruby, kryty, čelní plochy
Nejlepší pro	Dynamické těsnění (vratné/rotační)	Statické těsnění
Rozsah tlaku	Až 40-60 MPa	Až 60 MPa
Rychlost	Až 15 m/s (vratný pohyb)	Dolní — statické nebo nízkorychlostní rotační

Proč zvolit typ U?

Problém	Jak to U-Type řeší
O-kroužky netěsní při nulovém tlaku	Pružina poskytuje těsnící sílu – žádný „počáteční únik“
Guma se rozkládá v chemikáliích	PTFE plášť je chemicky inertní — pH 0-14, univerzální odolnost
Elastomery selhávají nad +150 °C	Zvládne -180°C až +200°C
Vysoké tření — stick-slip	PTFE má nejnižší tření – hladký pohyb, žádné prokluzování
O-kroužky selhávají na pohyblivých hřídelích	Navrženo pro vratný a rotační pohyb — dynamické těsnění
Častá výměna	Jaro kompenzuje opotřebení – trvá roky, ne měsíce

Průvodce srovnáním a výběrem

Typ U vs O-kroužek vs V-Typ

Funkce	Těsnění pružiny typu U	O-kroužek	Těsnění pružiny typu V
Těsnění s nulovým tlakem	✅ Ano – pružina dodává sílu	❌ Ne	✅ Ano
Tlak — Dynamický	Až 40 MPa	Mírný	Spodní
Tlak — statický	Až 60 MPa	Mírný	Až 60 MPa
Teplota	-180 °C až +200 °C	-180 °C až +200 °C	-180 °C až +200 °C
Chemická odolnost	★★★★★ univerzální	★★☆☆☆	★★★★★
Tření	★★★★★ nejnižší	★★★★☆	★★★★★
Pohyb hřídele	Reciproční a rotační	Pouze statické	Statická/nízká rychlost
Kompenzace opotřebení	✅ Jaro kompenzuje	❌ Ne	✅ Ano
Nejlepší pro	Pístní tyče, dříky ventilů	Obecná statika	Příruby, kryty
Náklady	$$$	$	$$$

Průvodce rychlým výběrem

Pokud je vaše služba...	Vybrat...
Pístní tyče, dříky ventilů – vratný pohyb	Typ U se spirálovou/konzolovou pružinou
Rotační hřídele — nízká rychlost otáčení	Typ U s konzolovou pružinou
Příruby, kryty, čela — statické těsnění	V-Type
Univerzální, nízká cena, čistá média	O-kroužek
Vysoký tlak (až 60 MPa)	Typ U se záložními kroužky
Extrémní teplota (-180°C až +200°C)	Typ U s pružinou Elgiloy/Hastelloy
Kontakt s potravinami/farmaceutickými přípravky – soulad s FDA	Typ U s panenským pláštěm z PTFE

Primární aplikace

Průmysl	Aplikace
Chemické zpracování	Pístová čerpadla, vřetena ventilů, reaktory — kyseliny, rozpouštědla, agresivní chemikálie
Farmaceutický	Sterilní zpracování, plnicí zařízení — FDA/USP, CIP/SIP sterilizace
Jídlo & Nápoje	Sanitární ventily, plnicí stroje — shoda s FDA, kapaliny CIP
Polovodič	Vysoce čistá plynová a chemická těsnění, vakuové systémy – ultračistota
Ropa a plyn	Zařízení vrtu, regulační ventily, čerpadla — vysokotlaká, H₂S
Letectví	Hydraulické systémy, palivové systémy — extrémní teploty, vysoká spolehlivost

Aplikace v reálném světě

Případová studie 1: Chemické čerpadlo – 3x delší životnost

Výzva: Chemický závod vyměňoval pryžové O-kroužky na pístových čerpadlech manipulujících s rozpouštědly každé 2–3 měsíce kvůli bobtnání a tvrdnutí, což způsobilo přerušení výroby.

Řešení: Instalované pružinové těsnění typu U s pláštěm z PTFE plněným uhlíkem a pružinou z nerezové oceli 316. Standardní provedení drážky AS568A zachováno.

Výsledek: Těsnění vydrželo více než 9 měsíců, 3x déle než guma. Nulový únik. Intervaly údržby prodlouženy z týdnů na sezóny.

Případová studie 2: Farmaceutická výplň – Soulad s FDA

Úkol: Farmaceutický plnicí stroj vyžadoval těsnění pro rotační ventil manipulující se sterilním produktem. Pryžové O-kroužky neprošly testem vyjímatelných látek FDA.

Řešení: Dodané těsnění pružiny typu U s pláštěm z čistého PTFE a pružinou z nerezové oceli 316. Materiál vyhovující FDA. Kompletní dokumentace poskytnuta.

Výsledek: Prošel testem extrahovatelných látek FDA. Pečeť přežila opakované cykly sterilizace CIP/SIP. Žádná výměna za 18 měsíců.

Poznámka: Skutečné výsledky se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Factory Factory Factory Factory

Technické specifikace

Vlastnosti produktu

Parametr	Hodnota
Teplotní rozsah	-180 °C až +200 °C (závisí na kvalitě)
Tlak — Dynamický	Až 40 MPa (se záložními kroužky: až 60 MPa)
Tlak — statický	Až 60 MPa
Rychlost — Reciproční	Až 15 m/s
Rychlost — Rotační	Až 1-3 m/s
Materiál	PTFE plášť + pružina z nerezové oceli (301/316)
Chemická odolnost	pH 0-14 — prakticky univerzální
Typ těsnění	Radiální těsnění — tyč nebo píst

Možnosti materiálu bundy

Stupeň	Nejlepší pro	Klíčový přínos	Chemický limit
Panenský PTFE	Čisté chemikálie, aplikace FDA, obecný servis	Univerzální chemická odolnost, nejnižší tření, vyhovuje FDA	Měkký — nižší odolnost proti opotřebení
PTFE plněný uhlíkem	Vysoká rychlost, odvod tepla, antistatické	Tepelná vodivost, zlepšená odolnost proti tečení	Ne pro silná oxidační činidla
PTFE plněný sklem	Abrazivní média, vysoké opotřebení, kaly	Zvýšená mechanická pevnost, odolnost proti opotřebení	Ne pro HF nebo silné alkálie
PTFE plněný MoS2	Lepkavá média, nízký točivý moment, zvýšená mazivost	Snížené tření, zlepšená odolnost proti opotřebení	Ne pro oxidující kyseliny

Možnosti materiálu pružiny

Pružinový materiál	Nejlepší pro
301 RZ / 316 RZ	Všeobecný chemický servis, mírné teploty
316L SS	Zlepšená odolnost proti korozi — agresivní chemikálie, slaná voda
Elgiloy®	Vynikající odolnost proti korozi, vysoká teplota — letectví, kritické
Hastelloy® C-276	Extrémní odolnost proti korozi — vysoce agresivní chemikálie, kyseliny
Inconel®	Pevnost při vysokých teplotách – extrémní teplo (+260°C+)

Možnosti typu pružiny

Typ pružiny	Nejlepší pro	Klíčová funkce
Šroubovitá pružina	Vysoký tlak, statická/nízkorychlostní dynamika	Nejvyšší zatížení, konzistentní předpětí
Konzolová pružina	Dynamické těsnění, abrazivní média	Zatížení na okraji rtu – škrábání
V-pružina	Snížené tření, mírný tlak	Měkká charakteristika pružiny, nízké tření

Zajištění kvality Taifno

100% panenská PTFE pryskyřice – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.

Přesné CNC obráběné – žádné náklady na formy. Vlastní velikosti od 5 mm do průměru 3300 mm.

Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotové těsnění. Materiálové atesty na vyžádání.

Certifikace ISO 9001 – Výrobní procesy certifikované podle systémů řízení kvality ISO.

Dostupné třídy vyhovující FDA – Virgin PTFE splňuje požadavky FDA 21 CFR 177.1550 a BfR.

Dostupné pružinové slitiny – standard 301/316 SS; Elgiloy, Hastelloy, Inconel do extrémních podmínek.

Kompatibilita se standardní drážkou — Vhodné pro standardní drážky O-kroužku AS568A, DIN 3771.

Test Test Test Test

FAQ

Otázka: Co je pružinové těsnění typu U a kdy je mám použít?

Odpověď: Plášť ve tvaru U z PTFE s kovovou pružinou uvnitř. Těsní od nulového tlaku po vysoký tlak (až 60 MPa) na pohyblivých hřídelích.

Použijte jej, když selžou O-kroužky nebo pryžová břitová těsnění, na pístních tyčích, vřetenech ventilů a dynamických aplikacích manipulujících s agresivními chemikáliemi, extrémními teplotami nebo vysokým tlakem.

Typ U versus typ V: Typ U je radiální těsnění pro pístní tyče a dříky ventilů. Typ V je axiální těsnění, pro příruby a kryty.

Pokud utěsňujete pohyblivou tyč: zvolte typ U.

Pokud utěsňujete přírubu nebo kryt: zvolte typ V.

Otázka: Kolik stojí těsnění pružiny typu U?

Odpověď: Cena závisí na průměru, materiálu pláště, slitině pružiny, typu pružiny a množství. Standardní velikosti začínají přibližně na X–X–Y. Vlastní velikosti uvedené na výkresu.

Náklady na nárazy z pružinové slitiny: 301/316 SS (standardní, nejnižší cena) → Elgiloy/Hastelloy (extrémní koroze/vysoká teplota, vyšší cena).

Typ pružiny ovlivňuje náklady: Šroubová (vyšší zatížení) vs. konzolová (dynamické škrábání) vs. V-pružina (nízké tření).

Otázka: Jaké jsou limity a nejčastější chyby při instalaci?

A: Teplota: -180 °C až +200 °C (závisí na stupni).

Tlak: až 40 MPa (dynamický) / 60 MPa (statický).

Rychlost: až 15 m/s (vratný), až 1-3 m/s (rotační).

Chemické limity:

Plášť z PTFE: není určen pro roztavené alkalické kovy nebo elementární fluor.

Plněné sklem: ne pro HF nebo silné alkálie.

Plněno uhlíkem: není určeno pro silná oxidační činidla.

Tři běžné chyby:

(1) Poškození břitu během instalace: před instalací zkontrolujte.

(2) Přílišné utažení nebo nesprávná konstrukce drážky: Těsnění typu U pasují do standardních drážek O-kroužků AS568A. Nesprávné rozměry poškozují těsnění.

(3) Instalace zpět: Těsnění typu U jsou směrová. U-otvor musí směřovat k tlakové straně (kde tlak vstupuje do "U").
