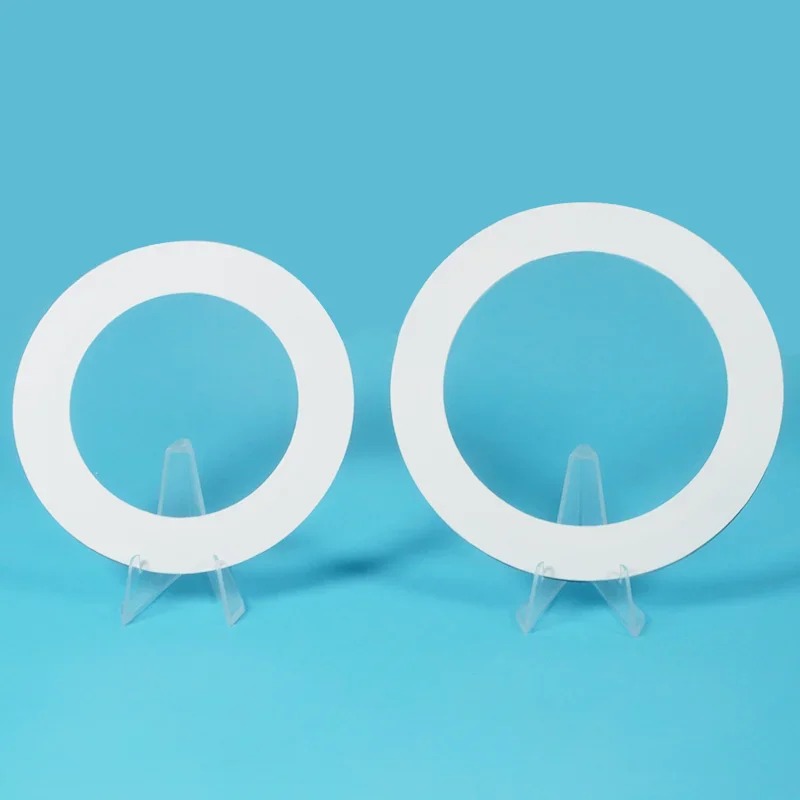

A Kovové těsnění z expandovaného PTFEkombinuje chemickou odolnost a přizpůsobivost expandovaného PTFE se strukturální podporou kovové vrstvy. Tato konstrukce je navržena pro náročná těsnící prostředí, kde konvenční měkké PTFE těsnění mohou vyžadovat dodatečnou rozměrovou stabilitu nebo mechanické vyztužení. Přizpůsobením kovové vrstvy, typu expandovaného PTFE, rozměrů těsnění, konstrukce příruby, teploty, tlaku a procesního média mohou kupující dosáhnout spolehlivějšího řešení těsnění. Tato příručka vysvětluje, jak konstrukce funguje, kde je užitečná, co je třeba vzít v úvahu při výběru a jak může společnost Ningbo Taifno PTFE Plastic Products Co., Ltd. podporovat přizpůsobené požadavky na těsnění PTFE.
A Kovové těsnění z expandovaného PTFEje kompozitní těsnicí komponenta, která kombinuje vrstvu expandovaného polytetrafluorethylenu s kovovou výztuhou nebo strukturou pláště. Účel této kombinace je přímočarý: spojit těsnicí vlastnosti expandovaného PTFE s dodatečnou mechanickou podporou z kovu.
Expandovaný PTFE je ceněn pro svou vysoce stlačitelnou strukturu a schopnost přizpůsobit se nerovnostem povrchu. Na rozdíl od tuhé desky PTFE se její expandovaná struktura může snadněji přizpůsobit nedokonalostem na čelech přírub. Výzkum materiálů těsnění z expandovaného PTFE prokázal vysokou stlačitelnost a silný těsnící výkon a zároveň zkoumal relaxaci při tečení, zotavení, udržení krouticího momentu a propustnost plynů.
Kovová součást poskytuje jiný soubor charakteristik. Může pomoci vyztužit těsnění, zlepšit rozměrovou stabilitu a podpořit těsnicí strukturu, když aplikace vyžaduje náročné mechanické podmínky. Konečný výkon tedy závisí nejen na materiálu PTFE, ale také na typu kovu, tloušťce, geometrii, profilu těsnění, stavu příruby a provozních podmínkách.
Konstrukce těsnění z expandovaného PTFE s kovovým povlakem se může lišit podle zamýšleného použití. Typické provedení zahrnuje těsnicí prvek z expandovaného PTFE spolu s kovovou výztužnou vrstvou. Různé konstrukce mohou být vybrány podle rozměrů přírub, tlakových podmínek, teploty, chemické expozice a požadovaných mechanických vlastností.
Poskytuje chemickou odolnost, stlačitelnost, vlastnosti s nízkým třením a přizpůsobivost povrchu příruby.
Poskytuje dodatečné strukturální vyztužení a rozměrovou stabilitu tam, kde aplikace vyžaduje více podepřené těsnící struktury.
Přenáší kompresi na těsnění a určuje, jak účinně těsnění vyplňuje nerovnosti povrchu.
Tento kompozitní přístup je zvláště užitečný, když aplikace těsnění vyžaduje více než jen chemickou kompatibilitu. Těsnění si musí po celou dobu své životnosti udržet dostatečné kontaktní napětí, přizpůsobit se povrchovým nedokonalostem a zůstat kompatibilní s procesním médiem.
Výběr těsnění je málokdy o jedné vlastnosti. Průmysloví zákazníci obvykle potřebují vyvážit chemickou kompatibilitu, teplotu, tlak, stav příruby, požadavky na instalaci, životnost a náklady na údržbu. Těsnění z expandovaného PTFE s kovovým povlakem může vyřešit několik těchto úvah v rámci jednoho kompozitního návrhu.
PTFE je známý pro svou širokou odolnost vůči agresivním chemikáliím. Díky tomu je expandovaný PTFE vhodný pro mnoho prostředí chemického zpracování zahrnujících korozivní kapaliny, plyny, rozpouštědla, kyseliny a zásady. Nicméně kompatibilita by měla být vždy potvrzena pro aktuální médium, koncentraci, teplotu a provozní podmínky, spíše než za předpokladu univerzální kompatibility.
Jednou z hlavních výhod expandovaného PTFE je jeho schopnost přizpůsobit se nepravidelnostem povrchu příruby. Tato charakteristika může být zvláště užitečná, když těsnicí povrchy nejsou dokonale hladké nebo když došlo k opotřebení zařízení během dlouhodobého provozu.
Kovová součást může poskytnout dodatečnou konstrukční podporu ve srovnání s měkkým PTFE těsnícím prvkem použitým samostatně. To může být výhodné, když jsou důležitými konstrukčními faktory rozměrová stabilita a mechanická robustnost.
Protože těsnění kombinuje různé materiálové charakteristiky, mohou inženýři navrhnout těsnící strukturu podle skutečného provozního prostředí, spíše než se spoléhat na jedinou vlastnost materiálu. Správná konfigurace může pomoci řešit náročné geometrie přírub a podmínky procesu.
Únik může vést k přerušení výroby, ztrátě produktu, kontaminaci zařízení a údržbě. Správně zvolené a správně nainstalované těsnění může pomoci snížit tato rizika tím, že zachová účinné těsnění po celou zamýšlenou servisní dobu.
Díky kombinaci expandovaného PTFE a kovové výztuže je tento koncept těsnění relevantní pro průmyslové systémy, kde je důležitá chemická odolnost i mechanická stabilita. Skutečná vhodnost by měla být vždy potvrzena podle kompletní provozní specifikace.
| Průmysl | Typické těsnící oblasti | Hlavní úvahy |
|---|---|---|
| Chemické zpracování | Potrubí, reaktory, ventily, nádoby | Chemická kompatibilita a kontrola úniku |
| Petrochemický | Příruby, procesní zařízení, potrubí | Kompatibilita teploty, tlaku a médií |
| Farmaceutický | Procesní linky a zařízení | Čistota materiálu a požadavky na čištění |
| Zpracování potravin | Potrubí a zpracovatelská zařízení | Regulační a materiálové požadavky |
| Výroba energie | Výměníky tepla, potrubí, zařízení | Tepelné cyklování a stabilita příruby |
| Polovodič | Systémy dodávky plynu a chemikálií | Čistota a kompatibilita procesů |
Častou chybou při nákupu je výběr těsnění pouze na základě jmenovité velikosti nebo názvu materiálu. Spolehlivějším přístupem je vyhodnocení celého těsnícího prostředí.
| Faktor výběru | Informace k poskytnutí |
|---|---|
| Střední | Chemický název, koncentrace a fyzikální stav |
| Teplota | Normální, minimální a maximální provozní teploty |
| Tlak | Pracovní a možný špičkový tlak |
| Příruba | Typ, rozměry, materiál a stav povrchu |
| Těsnění | Požadavky na tloušťku, profil, rozměry a vyztužení |
Dokonce i vysoce výkonné těsnění může selhat, pokud jsou podmínky instalace nevhodné. Čela přírub by měla být před montáží zkontrolována a vyčištěna. Cizí částice, zbytky starého těsnění, produkty koroze a poškození povrchu by měly být odstraněny před instalací nového těsnění.
Rovněž je třeba se vyvarovat nadměrné komprese. Správné montážní zatížení závisí na konstrukci těsnění, konstrukci příruby, systému šroubů a provozních podmínkách. U kritických zařízení by měly mít technické výpočty a doporučení výrobce k instalaci přednost před obecnými hodnotami točivého momentu.
Různé materiály těsnění řeší různé problémy těsnění. Následující srovnání poskytuje spíše praktický výchozí bod než náhradu za technické hodnocení specifické pro aplikaci.
| Typ materiálu | Hlavní síla | Potenciální omezení | Typická úvaha |
|---|---|---|---|
| Panenský PTFE | Chemická odolnost a čistota | Tečení a rozměrové chování při trvalém zatížení | Čisté a chemicky náročné služby |
| Expandovaný PTFE | Přizpůsobivost a utěsnitelnost | Požadavky na kompresi specifické pro aplikaci | Nepravidelné nebo náročné povrchy přírub |
| Kovový ePTFE | Těsnící vlastnosti PTFE plus zesílení | Vyžaduje pečlivé sladění materiálu a designu | Aplikace vyžadující jak přizpůsobivost, tak konstrukční podporu |
| Spirálová rána | Široké průmyslové tlakové a teplotní aplikace | Důležitý je stav příruby a montáž | Procesní potrubí a zařízení |
Mezi možné příčiny patří nedostatečné stlačení těsnění, poškozená čela přírub, nesprávné rozměry těsnění, nerovnoměrné zatížení šroubů nebo nevhodný výběr materiálu.
Zkontrolujte tloušťku těsnění, postupy manipulace, vyrovnání, úroveň stlačení a mechanické požadavky na spoj.
Před výrobou ověřte aktuální procesní médium a provozní teplotu ve vztahu k vybrané třídě PTFE a kovové výztuži.
Podívejte se za samotné těsnění. Tepelné cykly, pohyb příruby, uvolnění šroubů, vibrace, změny tlaku a kvalita instalace mohou ovlivnit životnost těsnění.
Standardní rozměry těsnění nejsou vždy dostatečné pro specializovaná průmyslová zařízení. Velké nádoby, nestandardní příruby, přizpůsobené strojní zařízení a procesní systémy mohou vyžadovat specifické vnitřní a vnější průměry, tloušťky, profily, konfigurace otvorů pro šrouby nebo kombinace materiálů.
Ningbo Taifno PTFE Plastic Products Co., Ltd.se zaměřuje na produkty na bázi PTFE a přizpůsobená těsnicí řešení pro průmyslové aplikace. Pro kupující, kteří získávají těsnění z expandovaného PTFE kovového plátovaného, může poskytnutí úplných technických informací zefektivnit proces specifikace.
Pro OEM a průmyslové nákupní týmy může přizpůsobená výroba také pomoci snížit potřebu úprav v terénu. Když jsou rozměry a konstrukce těsnění vyvinuty podle skutečného zařízení, mohou být procesy nákupu, instalace a výměny konzistentnější.
Jeho účelem je spojit těsnicí vlastnosti expandovaného PTFE s dodatečnou strukturální podporou kovové součásti. Přesná konstrukce by měla být vybrána podle aplikace.
Expandovaný PTFE má vysoce fibrilovanou strukturu, která poskytuje vysokou stlačitelnost a přizpůsobivost. Tyto vlastnosti mohou ve vhodných aplikacích pomoci účinněji vyrovnat nerovnosti povrchu příruby než pevná deska PTFE.
PTFE nabízí širokou chemickou odolnost, ale kompatibilita závisí na konkrétní chemikálii, koncentraci, teplotě, době expozice a kovu použitém ve struktuře kompozitu. Před výběrem by proto měla být potvrzena kompatibilita specifická pro aplikaci.
Ano. Přizpůsobené rozměry, tloušťky, profily, výztužné materiály a další konstrukční parametry mohou být zváženy v závislosti na výrobních možnostech a požadavcích aplikace.
Kupující by měli v ideálním případě poskytnout výkres nebo rozměry těsnění, typ příruby, požadavky na materiál, provozní teplotu, provozní tlak, procesní médium, množství a jakékoli použitelné požadavky na certifikaci nebo testování.
Začněte správným výběrem materiálu a rozměry těsnění, poté zajistěte správnou přípravu příruby, přesné umístění, rovnoměrné zatížení šroubů a vhodnou kompresi. Mělo by se uvažovat o celkovém návrhu spoje spíše než s těsněním jako s izolovanou součástí.
A Kovové těsnění z expandovaného PTFEje navržen na základě praktické kombinace těsnících a strukturálních vlastností. Expandovaný PTFE přispívá k chemické odolnosti, pružnosti, stlačitelnosti a přizpůsobivosti povrchu, zatímco kovová součást může poskytnout dodatečné mechanické vyztužení a rozměrovou stabilitu.
Správné těsnění by nikdy nemělo být vybíráno pouze podle názvu materiálu. Konečnou specifikaci ovlivňují procesní médium, teplota, tlak, stav příruby, rozměry těsnění, kompatibilita s kovy, způsob instalace a regulační požadavky. Pečlivé vyhodnocení těchto faktorů může pomoci průmyslovým kupujícím snížit rizika úniku a dosáhnout konzistentnějšího těsnícího výkonu.
Pro výrobce zařízení OEM, distributory, týmy údržby a odborníky na průmyslové nákupy, kteří hledají přizpůsobené PTFE těsnicí komponenty,Ningbo Taifno PTFE Plastic Products Co., Ltd.může podporovat požadavky na produkty specifické pro aplikaci a přizpůsobená řešení těsnění.
Potřebujete přizpůsobené kovové těsnění z expandovaného PTFE pro vaše zařízení?
Podělte se o svůj výkres, rozměry, provozní podmínky a požadavky na materiál se společností Ningbo Taifno PTFE Plastic Products Co., Ltd. a prodiskutujte vhodné řešení těsnění.Kontaktujte náspro přizpůsobené požadavky na těsnění PTFE a podporu průmyslového těsnění.
-
