Kovové těsnění z expandovaného PTFE

Standardní PTFE těsnění nemusí mít dostatečnou mechanickou pevnost pod vysokým tlakem, zatímco pryžová těsnění mohou degradovat v agresivních chemických médiích. Tradiční těsnění pláště PTFE s volnými vrstvami pláště mohou také trpět přehýbáním, vystavením výplně nebo poškozením při instalaci.

Těsnění z expandovaného PTFE potaženého kovem řeší tato omezení vlnitým jádrem z nerezové oceli plně zapouzdřeným expandovaným PTFE (ePTFE), čímž vzniká spojená jednodílná struktura bez odkryté výplně.

Jádro z nerezové oceli poskytuje odolnost proti profouknutí, strukturální podporu a odpružení, zatímco vrstva expandovaného PTFE poskytuje vynikající chemickou odolnost a vysokou stlačitelnost pro utěsnění nerovných nebo citlivých přírub s nízkým točivým momentem šroubů.

S výkonem od -196 °C do +200 °C, tlakovou schopností až 210 barů a chemickou odolností při pH 0–14 je určen pro vysokotlaké, tepelné cykly a náročné chemické těsnicí aplikace.

Jak je kovové těsnění z expandovaného PTFE navrženo pro spolehlivé utěsnění?

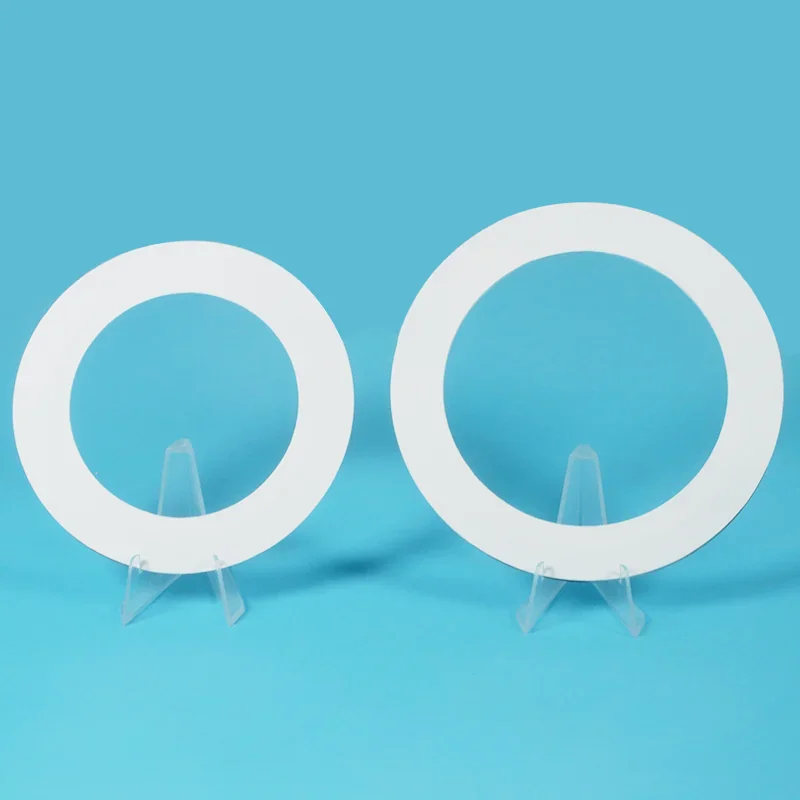

Metal Clad Expanded PTFE Gasket kombinuje vyztužené jádro z vlnité nerezové oceli s plně spojenou vnější vrstvou expandovaného PTFE (ePTFE). Tento kompozitní design integruje mechanickou pevnost kovu s flexibilitou a chemickou odolností ePTFE, čímž poskytuje stabilní těsnicí výkon v náročných aplikacích.

Těsnicí struktura obsahuje:

1. Vlnité jádro z nerezové oceli: Vnitřní kovová vložka funguje jako výztužná vrstva, která poskytuje odpružení, odolnost proti profouknutí a strukturální stabilitu během vysokotlakého provozu a tlakového cyklování.

2. Rozšířený PTFE plášť: Měkká mikroporézní vrstva PTFE se přizpůsobí nerovným povrchům přírub a zachovává těsnicí výkon i při nízkém zatížení šroubů, takže je vhodná pro skleněné, plastové a další citlivé přírubové systémy.

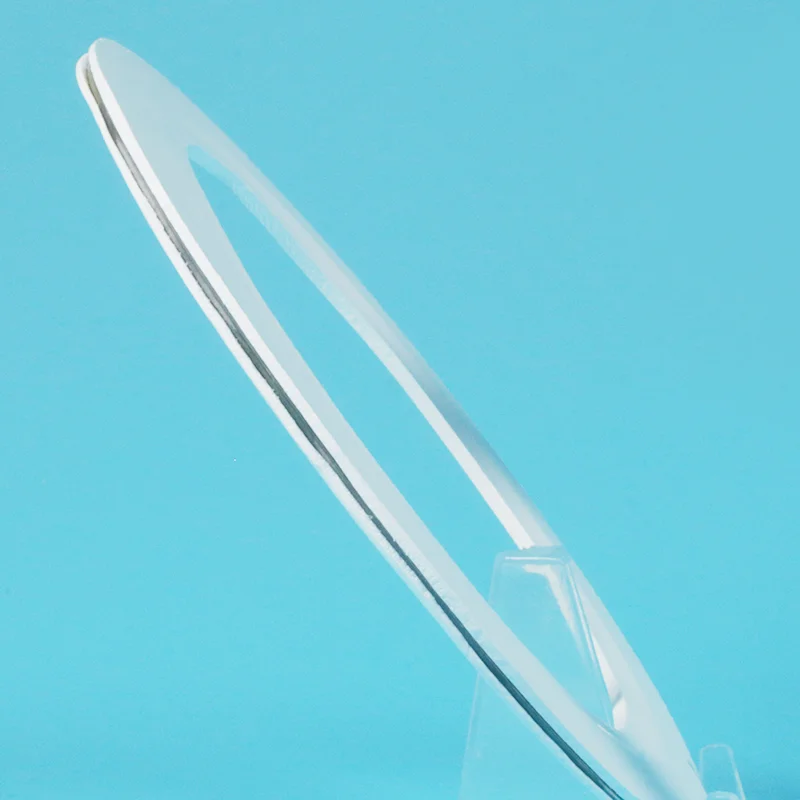

3. Lepená jednodílná konstrukce: Na rozdíl od tradičních těsnění pláště se samostatnými vrstvami PTFE, které se mohou během instalace posunout nebo přehnout, je plášť z ePTFE trvale spojen s kovovým jádrem. Tím se zabrání odkryté výplni, poškození instalace a selhání těsnění.

Proč si vybrat kovové těsnění z expandovaného PTFE?

Metal Clad Expanded PTFE těsnění je navrženo tak, aby překonalo omezení konvenčních těsnících materiálů kombinací flexibility ePTFE s výztuží z nerezové oceli.

1. Vyšší tlaková spolehlivost

Na rozdíl od standardních materiálů PTFE, které se mohou pod tlakem plazit nebo vytlačovat, vnitřní kovové jádro poskytuje strukturální podporu a odolnost proti prasknutí pro dlouhodobou stabilitu těsnění.

2. Vynikající chemická odolnost

Vnější vrstva ePTFE je chemicky inertní a poskytuje univerzální odolnost napříč médii s pH 0–14, čímž se vyhne problémům s degradací, které se běžně vyskytují u pryžových těsnění.

3. Ochrana křehkých přírub

Stlačitelná vrstva ePTFE účinně těsní při nižším zatížení šroubů, čímž snižuje namáhání na sklem obložených, plastových a jiných citlivých površích přírub.

4. Stabilní výkon během tepelného cyklování

Vlnité jádro z nerezové oceli poskytuje odpružení a pomáhá udržovat těsnicí sílu během teplotních výkyvů a opakovaných provozních cyklů.

5. Spolehlivá jednodílná konstrukce

Lepená struktura eliminuje uvolněné vrstvy PTFE, obnaženou výplň a poruchy související s instalací, které se vyskytují u tradičních konstrukcí těsnění pláště.

Průvodce srovnáním a výběrem

ePTFE s kovovým pláštěm vs. jiné typy těsnění

Průvodce rychlým výběrem

Primární aplikace

Aplikace v reálném světě

Případová studie 1: Reaktor se skleněnou vložkou – eliminace poškození příruby a netěsnosti

Výzva: Chemická továrna používala pevná těsnění z PTFE na ocelových krytech reaktorů vyložených sklem. Vysoký točivý moment, který vyžadoval, popraskal skleněné obložení, což způsobilo náklady na opravy a riziko kontaminace ve výši 15 000 USD ročně. Tradiční těsnění pláště měla volné listy PTFE, které se během instalace složily, čímž vystavily výplň působení kyseliny a způsobily netěsnost po 3-6 měsících.

Řešení: Nainstalované těsnění z expandovaného PTFE s kovovým povlakem s vlnitým jádrem z nerezové oceli. Lepená konstrukce eliminovala volné listy. Plášť ePTFE utěsněn při nízkém točivém momentu.

Výsledek: Nulové poškození skleněného obložení. Perfektní těsnění s nižším kroutícím momentem. Instalace spolehlivá, žádné složené listy. Žádný únik po dobu 3 let. Odstraněny náklady na opravu skla ve výši 15 000 USD ročně.

Případová studie 2: Chemický závod – vyřešený problém koroze švů

Výzva: V chemickém zpracovatelském závodě, který zpracovává silné kyseliny, došlo k selhání těsnění v důsledku pronikání tradičními těsněními z PTFE. Výplně uvnitř obálky byly pomalu napadány médiem pronikajícím skrz PTFE, což způsobilo ztrátu tloušťky a ztrátu zatížení šroubů.

Řešení: Nahrazeno těsněním z expandovaného PTFE s kovovým povlakem s chemicky inertními výplňovými kroužky z ePTFE a lepenou konstrukcí, žádné lepicí švy, žádné cesty pro korozi.

Výsledek: Bylo dosaženo úplné chemické inertnosti. Jakékoli pronikání média přes obálku již nezpůsobovalo selhání – všechny vnitřní součásti byly chemicky inertní. Životnost těsnění prodloužena z 6 měsíců na 3+ roky.

Případová studie 3: Příruba se skleněnou vložkou velkého průměru – žádné chyby při instalaci

Výzva: Farmaceutický závod potřeboval těsnění pro 48palcové příruby se sklem. Tradiční těsnění pláště bylo obtížné instalovat, listy PTFE se sklápěly, což způsobovalo úniky, přerušení výroby a bezpečnostní problémy. Instalace těsnění trvala hodiny, protože bylo nutné pečlivé zarovnání.

Řešení: Lepené těsnění s kovovým pláštěm z ePTFE s jádrem z nerezové oceli. Žádné volné listy, jednoduchá instalace.

Výsledek: Doba instalace snížena ze 2 hodin na 30 minut na přírubu. Po 18 měsících nulový únik. Žádné chyby při instalaci. Není potřeba žádná výměna.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Technické specifikace

Vlastnosti těsnění s kovovým pláštěm ePTFE

Možnosti základního materiálu

Core Design

Vlnitá kovová vložka: Zajišťuje odpružení, odolnost proti profouknutí a strukturální integritu

Plně zapouzdřené: Kovové jádro je zcela chráněno před chemickým útokem – ID i vnější povrch

Bezešvá konstrukce: Žádné odkryté hrany, žádné cesty pro korozi nebo pronikání

Zajištění kvality

100% Virgin ePTFE Resin – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita.

Lepená konstrukce — Žádné lepidlo mezi vrstvami. Žádné volné listy. Integrita těsnění z jednoho kusu.

Plná sledovatelnost – sledovatelnost každé šarže. Materiálové atesty na vyžádání.

Vlnité kovové jádro — Precizně tvarovaná vložka z nerezové oceli poskytuje konzistentní odpružení.

Dostupné stupně vyhovující FDA – Virgin ePTFE splňuje FDA 21 CFR 177.1550.

Vlastní velikosti – Jakýkoli průměr, jakákoli tloušťka – vyráběné podle vašich specifikací příruby.

FAQ

Otázka: Kdy bych měl použít kovové těsnění z expandovaného PTFE?

Odpověď: Použijte jej, když se standardní PTFE teče nebo vyfukuje pod tlakem, guma degraduje v chemikáliích nebo tradiční těsnění obálek prosakuje ve švech kvůli uvolněným listům PTFE, které se během instalace skládají.

Nejlepší pro: Ocelové příruby potažené sklem, vysoký tlak, tepelné cykly, agresivní chemikálie a křehké povrchy vyžadující nízký točivý moment.

Hlavní rozdíl od tradičních těsnění obálky:

Lepená konstrukce: žádné volné listy PTFE, které by se daly složit.

Bezešvé ID a OD: žádné cesty pro korozi nebo pronikání.

Otázka: Kolik to stojí a jaká je dodací lhůta?

Odpověď: Cena závisí na průměru, tloušťce, materiálu jádra (304/316 SS vs. Hastelloy/Inconel) a množství.

Zobrazení celkových nákladů: Vyšší cena předem než standardní PTFE. Ale jedno těsnění, které vydrží 3-5 let, eliminuje vícenásobné výměny, prostoje a náklady na opravu skla. Během 3 let jsou celkové náklady nižší než u standardního PTFE vyměňovaného každých 6-12 měsíců.

dodací lhůta:

Vlastní velikosti: 7-15 dní.

Doprava: letecká 5-10 dní, moře 15-30 dní.

Otázka: Jaké jsou limity – a nejčastější chyby?

A: Teplota: -196 °C až +200 °C.

Tlak: až 210 bar.

Chemikálie: pH 0-14, univerzální.

Tři běžné chyby:

(1) Přílišné utažení: těsnění s nižším kroutícím momentem než standardní PTFE; přílišné utažení poškozuje plášť ePTFE.

(2) Poškození pláště PTFE: ePTFE je měkký; zacházet opatrně.

(3) Záměna za tradiční těsnění obálky: jedná se o lepenou, jednodílnou konstrukci. Žádné volné listy. Při instalaci není třeba kontrolovat složené vrstvy.
