Předřezaná těsnění je často obtížné sladit pro nepravidelné příruby, poškozené těsnicí plochy nebo zakázkové vybavení. Těsnící šňůra z expandovaného PTFE poskytuje flexibilní alternativu tím, že umožňuje uživatelům zkrátit požadovanou délku na místě a vytvořit těsnění přímo podle oblasti těsnění. Jeho měkká expandovaná struktura se přizpůsobí drsným, důlkovým a nerovným povrchům při zachování spolehlivého těsnění s nízkým točivým momentem šroubu.
Šňůra vyrobená z ePTFE poskytuje vynikající chemickou odolnost napříč médii s pH 0–14, s teplotním rozsahem -196 °C až +200 °C a tlakovou schopností až 100 barů. Kontaktujte Taifno ještě dnes a získejte rychlé řešení těsnění pro údržbu a nestandardní aplikace.

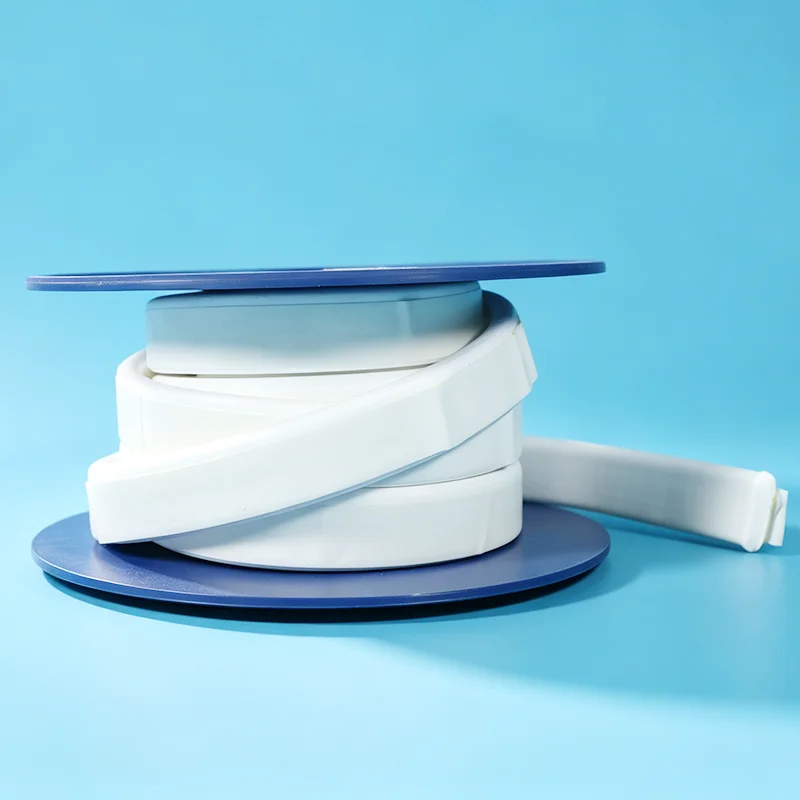

Těsnící šňůra z expandovaného PTFE je souvislý těsnicí materiál vyrobený ze 100% čisté PTFE pryskyřice prostřednictvím procesu rozpínání. Jeho měkká mikroporézní struktura poskytuje vynikající stlačitelnost a flexibilitu, což umožňuje lanku přizpůsobit se nepravidelným těsnicím oblastem, mezerám a složitým geometriím přírub při zachování spolehlivého těsnícího výkonu.
Navrženo pro snadnou instalaci na místě, šňůru lze zkrátit na požadovanou délku, umístit přímo do těsnicí drážky nebo oblasti příruby a stlačit během montáže do podoby odolného těsnění.
Samolepicí možnost pomáhá udržet šňůru na místě, zejména pro svislé povrchy nebo obtížné podmínky instalace.
Stlačitelná struktura vyplňuje nerovné povrchy a utěsňuje mezery, které je obtížné zakrýt standardními předřezanými těsněními.
Bez plniv a grafitu, poskytuje vynikající chemickou odolnost a zabraňuje riziku kontaminace.
Zůstává flexibilní při kryogenních teplotách až do -196 °C při zachování těsnícího výkonu.
Odolává tečení a tečení za studena lépe než konvenční PTFE a pomáhá udržovat těsnicí sílu během prodlouženého provozu.
|
Problém |
Jak to ePTFE kabel řeší |
|
Stovky velikostí těsnění na skladě |
Jedna role nahradí tisíce předem nařezaných těsnění – 4-6 velikostí šňůr pokrývá většinu aplikací |
|
Vlastní tvary trvají příliš dlouho |
Zkraťte na požadovanou délku na místě – bez čekání |
|
Poškozené nebo zdeformované příruby netěsní |
Měkký, přizpůsobivý materiál vyplňuje škrábance, důlky a nerovnosti |
|
Odřezaný odpadový materiál těsnění |
Uřízněte přesně to, co potřebujete – nulový odpad |
|
Křehké příruby praskají pod vysokým točivým momentem |
Těsnění s nízkým tlakem šroubů — ideální pro skleněné a plastové příruby |
|
Nákladné prostoje při čekání na těsnění |
Okamžitá dostupnost – žádné čekání na vlastní řezání |
|
Funkce |
ePTFE kabel |
Předřezaná těsnění |

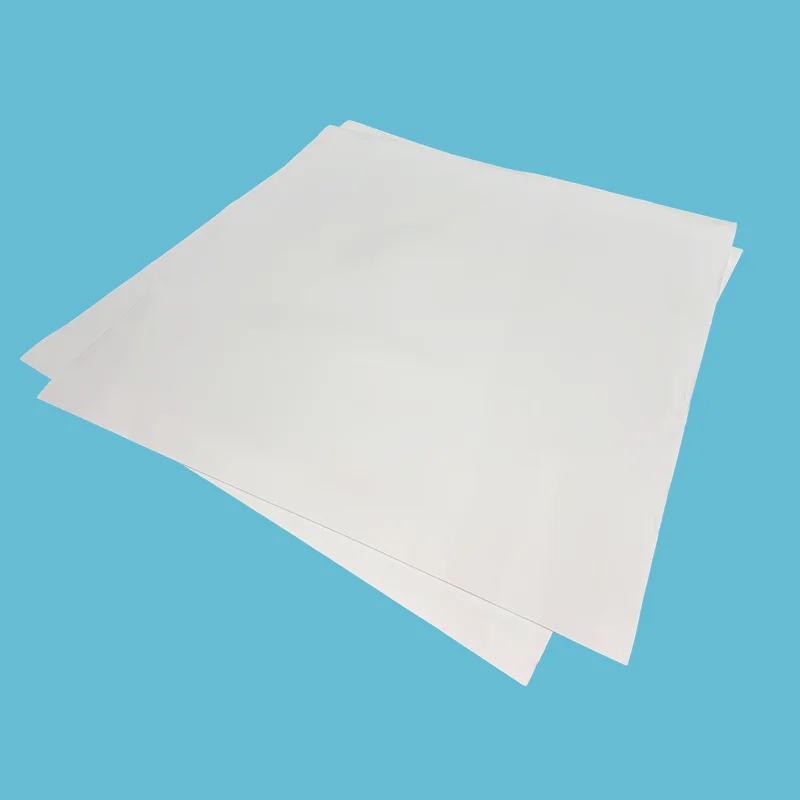

Konvenční PTFE fólie |
|
Inventář |
Jedna role – nahradí stovky velikostí |
Každá velikost musí být skladem |
Více tlouštěk a velikostí |
|
Vlastní tvary |
Řez na místě – hodí se pro jakýkoli tvar |
Vyžaduje vlastní nástroje nebo čekání |
Musí být vyříznut z listu |
|
Přizpůsobivost |
★★★★★ vyplňuje rýhy a důlky |
★☆☆☆☆ tuhý |
★☆☆☆☆ tuhý |
|
Studený proud |
✅ Žádné plížení |
N/A |
❌ Při zatížení teče |
|
Teplota |
-196 °C až +200 °C |
Závisí na materiálu |
-180 °C až +200 °C |
|
Chemická odolnost |
pH 0-14 |
Závisí na materiálu |
pH 0-14 |
|
Odpad |
Nula |
Významný |
Významný |
|
Celkové náklady |
Nejnižší |
Nejvyšší |
Mírný |
|
Pokud je vaše aplikace... |
Vybrat... |
|
Poškozené, poškrábané nebo zdeformované příruby |
ePTFE kabel |
|
Skleněné, keramické nebo plastové příruby |
ePTFE Cord – nízký tlak šroubu |
|
Příruby s velkým průměrem (přes 24") |
ePTFE Cord – žádné čekání na vlastní těsnění |
|
Liché nebo nestandardní příruby |
ePTFE šňůra – střižená tak, aby vyhovovala jakémukoli tvaru |
|
Čisté, hladké příruby, standardní velikosti |
Předřezaná těsnění |
|
Stav povrchu příruby |
Doporučená velikost kabelu |
|
Hladké, ploché příruby |
1/3 kontaktní plochy těsnění (W) |
|
Hrubé, důlkované nebo rýhované příruby |
1/2 kontaktní plochy těsnění (W) |
|
Úzké příruby (≤7 mm kontaktní plocha) |
Lze použít těsnění po celé šířce |
|
Průmysl |
Aplikace |
|
Chemické zpracování |
Příruby potrubí, kryty reaktorů, výměníky tepla — kyseliny, rozpouštědla |
|
Farmaceutický |
Sterilní zařízení, bioreaktory – soulad s FDA |
|
Jídlo a nápoje |
Sanitární přípojky, plnicí zařízení – shoda s FDA |
|
Buničina a papír |
Velkoprůměrové příruby, fermentory – tepelné cyklování |
|
Výroba energie |
Parní systémy, příruby kondenzátoru – vysoká teplota |
|
Vybavení lemované sklem |
Reaktory, nádoby — křehké povrchy, nízký točivý moment |
Výzva: Chemický závod skladoval více než 100 velikostí těsnění pro více než 20 velikostí přírub. Zásoby byly drahé a náročné na prostor. Nestandardní příruby způsobily dlouhé prostoje při čekání na zakázková těsnění.
Řešení: Všechna řezaná těsnění vyměňte za rozšířený PTFE kabel. Místo toho skladem 4 velikosti šňůr.
Výsledek: Náklady na zásoby sníženy o 80 %. Prostoje se zkrátily z dnů na hodiny. Jedna šňůra pokrývala více velikostí přírub.
Výzva: Farmaceutický závod praskal skleněné kryty reaktorů kvůli vysokému točivému momentu potřebnému k utěsnění tuhých PTFE těsnění.
Řešení: Přechod na těsnicí šňůru z PTFE se samolepicím podkladem. Je vyžadován nízký tlak šroubu.
Výsledek: Nulové poškození skleněného obložení. Perfektní těsnění s nižším kroutícím momentem. 18 měsíců a stále více – žádné náhrady.
Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.
|
Parametr |
Hodnota |
|
Teplotní rozsah |
-196 °C až +200 °C |
|
Tlak — kapalina |
Až 100 barů |
|
Tlak – plyn |
Až 16 barů |
|
Rozsah pH |
0-14 — univerzální chemická odolnost |
|
Hustota |
0,7 - 1,0 g/cm³ |
|
Pevnost v tahu |
≥7 MPa |
|
Prodloužení při přestávce |
≥120 % |
|
Materiál |
100% panenský PTFE (expandovaný) |
|
Samolepící podklad |
K dispozici (standardně u mnoha tříd) |
|
K dispozici stupeň FDA |
Ano – pro potravinářské a farmaceutické aplikace |
|
Tvar průřezu |
Rozsah velikostí |
Běžné aplikace |
|
Kulatý kabel |
Ø 2,4 mm až Ø 25 mm |
Standardní těsnění příruby, těsnění ventilu |
|
Čtvercový/obdélníkový |
3 mm × 1,5 mm až 50 mm × 50 mm |
Aplikace širokých přírub |
|

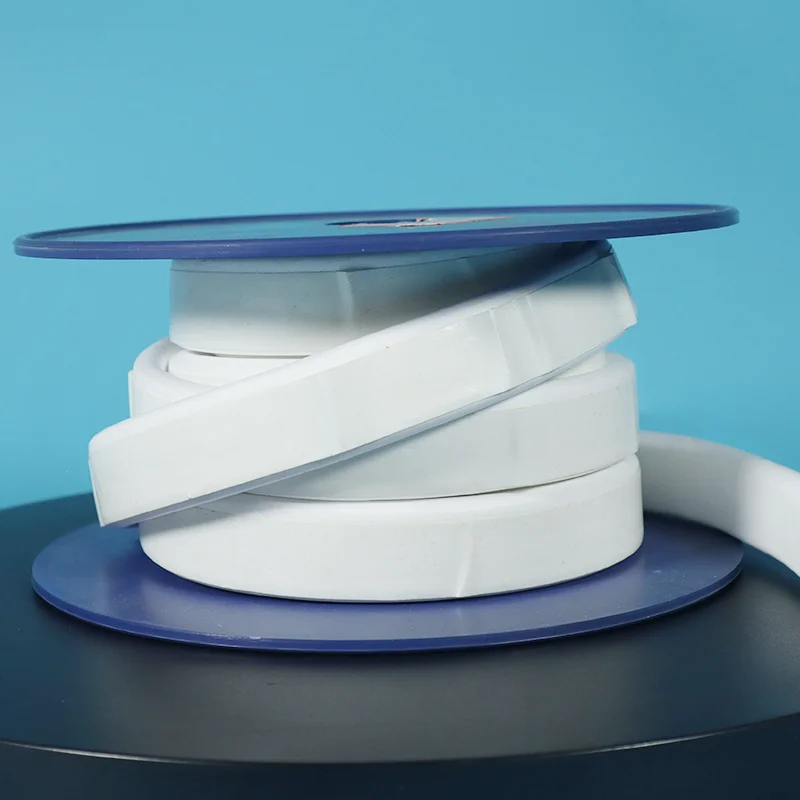

Páska/proužek |
Tloušťka 1,5 mm až 7 mm × šířka 2 mm až 1500 mm |
Velkoplošné těsnění, průchody |
100% panenská PTFE pryskyřice – žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita.
Plná sledovatelnost – sledovatelnost každé šarže. Materiálové atesty na vyžádání.
Dostupné stupně vyhovující FDA – Splňuje požadavky FDA 21 CFR 177.1550 a BfR.
Precision Manufacturing – Nepřetržitý proces zajišťuje konzistentní hustotu a stlačitelnost.
Dlouhá skladovatelnost – Neomezená skladovatelnost – žádná degradace v průběhu času.
Testovaná kvalita – Pevnost v tahu, hustota a stlačitelnost testována na šarži.
A:Kdy jej použít: Nepravidelné povrchy, poškozené příruby, nestandardní velikosti, příruby s velkým průměrem, příruby potažené sklem/plastem vyžadující nízký točivý moment.
Kdy NEPOUŽÍVAT: Vysokotlaké dynamické těsnění (pohyblivé části), pouze statické těsnění.
Odpověď: Cena závisí na průměru/průřezu, délce na roli a množství. Jedna role obvykle stojí méně než skladování 10 různých velikostí těsnění.
Zobrazení celkových nákladů: Šňůra stojí více na metr než standardní těsnící páska. Ale řežete přesně to, co potřebujete, nulový odpad, nulové čekání, nulové vlastní nástroje. Více než rok zásoby, prostoje a úspory odpadu převyšují náklady na materiál.
dodací lhůta:
Skladem: odesíláme do 24-48 hodin.
Doprava: letecká 5-10 dní, moře 15-30 dní.
A: Teplota: -196°C až +200°C (krátkodobě +315°C).
Tlak: do 100 bar (kapalina), 16 bar (plyn).
Chemikálie: pH 0-14, univerzální odolnost, kromě roztavených alkalických kovů a fluoru.
Tři běžné chyby:
(1) Špatná velikost: kabel by měl být 1/3 až 1/2 kontaktní plochy těsnění.
(2) Přetažení: těsnění ePTFE s nízkým točivým momentem; přílišné utažení poškozuje šňůru.
(3) Nesprávné spojení konců: konce by se měly křížit v místě otvoru pro šroub. U poškozených povrchů překryjte v oblasti s rýhou nebo zdvojte.
