PTFE deska plněná skleněnými kuličkami

Čistý PTFE trpí tečením, což způsobuje povolování šroubů a netěsnosti, zatímco vysoký krouticí moment může popraskat skleněnou přírubu. Deska PTFE plněná skleněnými kuličkami nabízená továrnou Taifno s dutými skleněnými mikrokuličkami snižuje tečení a zlepšuje regeneraci (55,8 % vs. 21,8 % u čistého PTFE), což umožňuje spolehlivé utěsnění s nižším kroutícím momentem. Funguje od -180 °C do +200 °C, zvládá tlak až 55 barů a poskytuje vynikající těsnicí výkon se stlačitelností ≥ 16 % a návratností ≥ 32 % – chrání citlivé povrchy přírub pomocí jednoho pokročilého materiálového řešení.

Odeslat dotaz

Popis výrobku

Virgin PTFE nabízí vynikající chemickou odolnost, ale má omezenou odolnost proti tečení při nepřetržitém stlačení. Během dlouhodobého provozu může uvolnění zatížení šroubu a deformace těsnění snížit výkon těsnění.

U křehkých přírubových materiálů, jako jsou skleněné, keramické a plastové vybavení, může vysoká utahovací síla vyžadovaná standardním PTFE také vytvářet riziko poškození povrchu.

Deska PTFE plněná skleněnými kuličkami zlepšuje výkon konvenčního PTFE začleněním dutých skleněných mikrokuliček do matrice PTFE. Tato zesílená struktura snižuje proudění chladu, zvyšuje elastickou obnovu a poskytuje měkčí, přizpůsobivější těsnicí povrch.

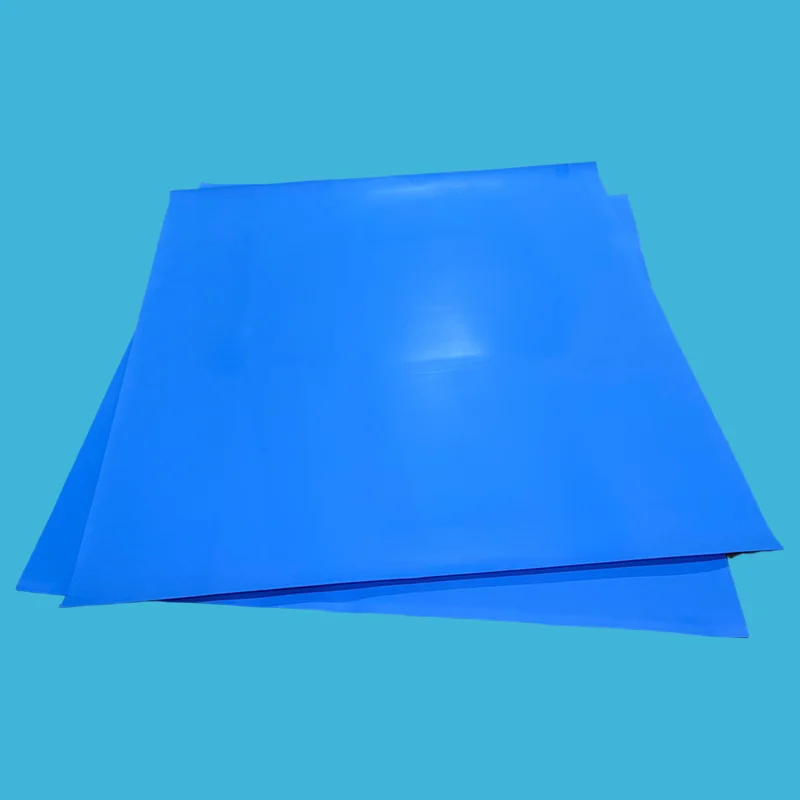

Glass Bead Filled PTFE Sheet

Jak deska PTFE plněná skleněnými kuličkami zlepšuje těsnicí výkon?

Deska PTFE plněná skleněnými kuličkami je umělý materiál PTFE vylepšený dutými skleněnými mikrokuličkami rovnoměrně rozmístěnými v matrici PTFE. Tyto lehké skleněné částice zpevňují vnitřní strukturu PTFE, zlepšují jeho mechanickou stabilitu při zachování vynikající chemické odolnosti.

Ve srovnání s původním PTFE poskytuje tento modifikovaný materiál lepší odolnost proti tečení a studenému toku, pomáhá udržovat zatížení šroubu a těsnící tlak během dlouhodobého provozu. Jeho zvýšená schopnost zotavení (55,8 % ve srovnání s 21,8 % u čistého PTFE) umožňuje plechu zotavit se po stlačení a udržovat spolehlivé utěsnění.

Zlepšená struktura také zvyšuje stlačitelnost a přizpůsobivost povrchu, což umožňuje materiálu přizpůsobit se škrábancům, důlkům a nerovným povrchům přírub. Díky tomu je zvláště vhodný pro skleněné, keramické a plastové příruby, kde může nadměrná utahovací síla způsobit poškození.

Kombinací chemické odolnosti PTFE s vylepšeným mechanickým výkonem poskytuje PTFE deska plněná skleněnými kuličkami stabilnější řešení těsnění s nízkým kroutícím momentem pro náročné průmyslové aplikace.

Proč zvolit skleněné mikrokuličky PTFE?

Rozdíl v zotavení: Proč na tom záleží

Materiál	Míra obnovy	Co to pro vás znamená
Panenský PTFE	~21,8 %	Trvale se stlačí – utahovací moment šroubu se uvolní, těsnění časem prosakuje
Skleněné mikrokuličky PTFE	~32–55,8 %	Obnovuje se po stlačení — udržuje krouticí moment šroubu, delší životnost těsnění

Vyšší zotavení = delší těsnící síla = méně netěsností = méně prostojů.

Problém	Jak to řeší skleněné mikrokuličky PTFE
Čistý PTFE pod zatížením teče a prosakuje	Skleněné mikrokuličky vyztužují strukturu – déle udržují točivý moment šroubu
Hrubé, důlkované příruby netěsní	Měkký, přizpůsobivý materiál vyplňuje nerovnosti – utěsňuje bez broušení nebo obrábění
Skleněné příruby praskají pod vysokým točivým momentem	Těsnění s nízkým tlakem šroubů — chrání křehké povrchy
Těsnění časem ztrácí těsnící sílu	Vyšší míra zotavení (až 55,8 %) — udržuje těsnění po stlačení
Chemické napadení — kyseliny, rozpouštědla, žíraviny	PTFE poskytuje odolnost vůči pH 0-14

Průvodce srovnáním a výběrem

Skleněné mikrokuličky PTFE vs. Virgin PTFE vs PTFE ze skleněných vláken

Funkce	Skleněné mikrokuličky PTFE	Panenský PTFE	PTFE ze skleněných vláken
Míra obnovy	~32–55,8 % – vynikající	21,8 % – chudí	Mírný
Odolnost vůči tečení	★★★★★ vynikající	★★☆☆☆ chudý	★★★★☆
Stlačitelnost	★★★★★ měkké, přizpůsobivé	★★☆☆☆ tuhý	★★★☆☆
Ochrana příruby	★★★★★ bezpečné na křehkých přírubách	★★★☆☆	★★☆☆☆ může poškrábat
Tlak	Až 55 barů	Až 30 barů	Vyšší — až 100 barů
Chemická odolnost	pH 0-14 — kromě HF	pH 0-14	pH 0-14 — kromě HF/alkálie
Nejlepší pro	Křehké příruby, nízký krouticí moment, tepelné cyklování	Čisté chemikálie, hladké příruby, FDA	Abrazivní média, vysoký tlak

Průvodce rychlým výběrem — Podle aplikace

Pokud je vaše aplikace...	Vybrat...	Proč
Skleněné, keramické nebo plastové příruby	Skleněné mikrokuličky PTFE	Nízký točivý moment, šetrný k přírubě
Hrubé, důlkované nebo pokřivené příruby	Skleněné mikrokuličky PTFE	Přizpůsobivý, vyplňuje nerovnosti
Chemické zpracování — kyseliny, rozpouštědla	Skleněné mikrokuličky PTFE	pH 0-14 univerzální odolnost
Potravinářské/farmaceutické zpracování	Skleněné mikrokuličky PTFE	Dostupné stupně vyhovující FDA
Tepelné cyklování	Skleněné mikrokuličky PTFE	Udržuje těsnění při změnách teploty
Čisté, hladké příruby, standardní servis	Panenský PTFE	Nižší náklady
Abrazivní média, vysoký tlak	PTFE ze skleněných vláken	Vyšší mechanická pevnost

Primární aplikace

Průmysl	Aplikace	Proč
Chemické zpracování	Příruby potrubí, kryty reaktorů, výměníky tepla	Odolnost pH 0-14, nízký kroutící moment
Farmaceutický	Sterilní zařízení, bioreaktory – soulad s FDA	Čistý materiál, neznečišťující
Jídlo a nápoje	Sanitární přípojky, plnicí zařízení	Vyhovuje FDA, snadné čištění
Vybavení lemované sklem	Skleněné reaktory, nádoby	Nízký točivý moment chrání křehké povrchy

Aplikační případy

Případová studie 1: Farmaceutický závod – eliminace 16 000 USD na opravy skla

Výzva: Kryty reaktoru vyložené sklem praskaly kvůli vysokému točivému momentu potřebnému k utěsnění těsnění z čistého PTFE. Každá oprava skla stála 8 000 USD plus výpadky výroby. Dvě akce za rok = 16 000 $.

Řešení: Instalovaná fólie PTFE naplněná skleněnými kuličkami. Nízký tlak šroubu eliminoval namáhání skleněného obložení. Materiál se dokonale přizpůsobil zvlněnému povrchu skla. Rychlost obnovy udržovaná v průběhu času.

Výsledek: Nulové poškození skla. Perfektní těsnění s nižším kroutícím momentem. Žádná výměna za 18 měsíců. Ušetřil 16 000 USD na nákladech na opravu skla.

Případová studie 2: Chemický závod – eliminace tečení a úniku

Výzva: Virgin PTFE těsnění na přírubách výměníku tepla bylo vyměňováno každých 6 měsíců z důvodu studeného proudění a netěsností. Uvolněný kroutící moment šroubů, deformovaná těsnění.

Řešení: Nahrazeno fólií PTFE naplněnou skleněnými kuličkami. Vysoká výtěžnost (~55,8 %) udržela těsnost v průběhu času. Odolnost proti tečení eliminuje deformaci.

Výsledek: Nulový únik po dobu 18 měsíců. Není nutné opětovné utahování šroubů. Odhadovaná úspora nákladů: 7 500 USD/rok na přírubu.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Factory Factory Factory Factory

Technické specifikace

Vlastnosti listu PTFE plněného skleněnými kuličkami

Parametr	Hodnota	Testovací metoda
Teplotní rozsah	-180 °C až +200 °C	ASTM
Maximální tlak	Až 55 barů (800 PSI)	—
Hustota	1,55-1,70 g/cm³	ASTM D792
Stlačitelnost	≥16 %	ASTM F36
Zotavení	≥32 % (až 55,8 % v některých stupních)	ASTM F36
Pevnost v tahu	≥10 MPa	ASTM F152
Materiál	Panenský PTFE + duté skleněné mikrokuličky	—
Vyhovující FDA	Ano – k dispozici	FDA 21 CFR 177,1550

Dostupné velikosti

Velikost (mm)	Rozsah tloušťky (mm)
1500 × 1500	1,0, 1,5, 2,0, 3,0
1500 × 4500	1,5, 2,0, 3,0
Cus

Test Test Test Test

FAQ

Otázka: Co je deska PTFE plněná skleněnými kuličkami a jak se liší od standardního PTFE?

Odpověď: Deska PTFE plněná skleněnými kuličkami je vysoce výkonný těsnicí materiál vyrobený z čistého PTFE vyztuženého dutými skleněnými mikrokuličkami.

Na rozdíl od standardního PTFE, který se při trvalém zatížení teče (teče za studena) a v průběhu času ztrácí krouticí moment šroubu, nabízí skleněné mikrokuličky PTFE vynikající odolnost proti tečení a rychlost zotavení.

To znamená, že si déle udržuje těsnicí sílu, vyžaduje méně opětovného utahování a v náročných aplikacích vydrží podstatně déle.

Pro inženýry a manažery údržby, kteří řeší časté poruchy těsnění, je tento materiál osvědčeným vylepšením, které snižuje prostoje a náklady na údržbu.

Otázka: Může být skleněná mikrokulička PTFE použita na skleněných nebo křehkých přírubách?

Odpověď: Ano a toto je jedna z jeho primárních aplikací. Deska PTFE plněná skleněnými kuličkami je speciálně navržena pro těsnění s nízkým kroutícím momentem na skleněných, keramických a plastových přírubách.

Materiál je měkký a vysoce přizpůsobivý, vyplňuje škrábance, důlky a nerovnosti povrchu bez nutnosti vysoké kompresní síly. To je kritické, protože vysoký krouticí moment na skleněných přírubách může prasknout skleněné obložení, což stojí více než 8 000 $ na opravu.

Pro chemické závody a farmaceutické výrobce s reaktory vyloženými sklem je tento materiál průmyslově doporučeným řešením těsnění, které chrání křehké příruby a zároveň poskytuje spolehlivé chemické těsnění.

Otázka: Je skleněná mikrokulička PTFE kompatibilní se všemi chemikáliemi? Jaká jsou jeho omezení?

Odpověď: Nabízí širokou chemickou odolnost v celém rozsahu pH (0–14), takže je vhodný pro většinu kyselin, zásad, rozpouštědel a uhlovodíků.

NENÍ však kompatibilní s kyselinou fluorovodíkovou (HF), skleněné mikrokuličky se v provozu HF rozpustí a způsobí selhání těsnění. Pro HF aplikace místo toho doporučujeme čistý PTFE nebo uhlíkem plněnou PTFE desku.

Kromě toho je maximální jmenovitý tlak 55 barů (800 PSI): pro provozy s vyšším tlakem zvažte PTFE plněný skelným vláknem.
