PTFE deska plněná skleněnými vlákny
  • PTFE deska plněná skleněnými vláknyPTFE deska plněná skleněnými vlákny
  • PTFE deska plněná skleněnými vláknyPTFE deska plněná skleněnými vlákny

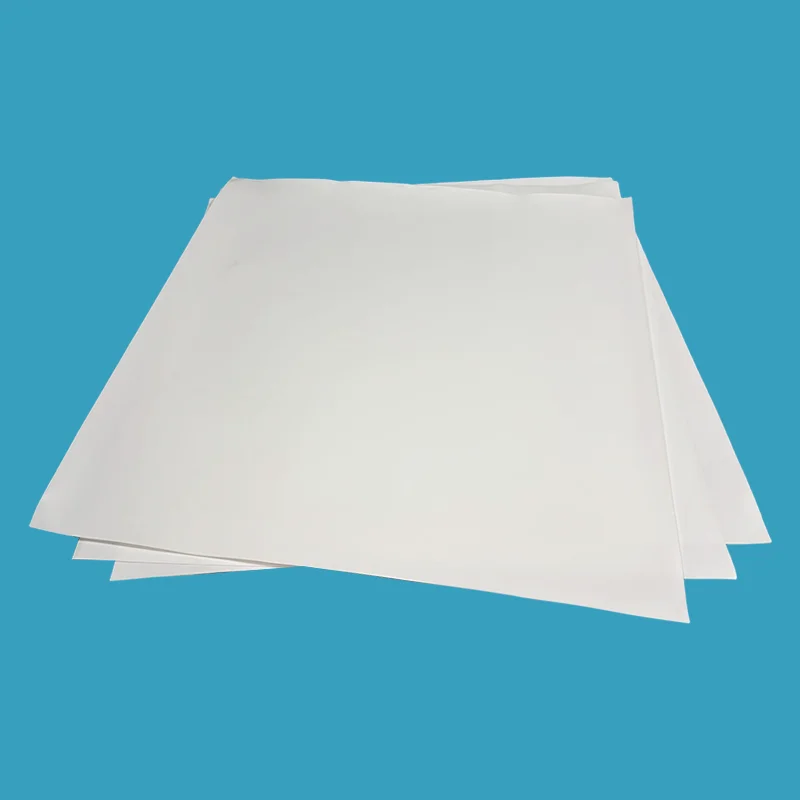

PTFE deska plněná skleněnými vlákny

Deska PTFE plněná skelnými vlákny (25 % skleněných vláken) zvyšuje oproti původnímu PTFE mechanickou pevnost, odolnost proti opotřebení a odolnost proti tečení při zachování široké chemické kompatibility (pH 0–14) a provozního rozsahu –180 °C až +200 °C. S pevností v tahu ≥13 MPa, Shore D ≥60 a volitelnými třídami FDA nabízí trvanlivé vylepšení pro těsnění, těsnění a díly čerpadel, kde panenský PTFE zaostává. Vyberte si Taifno jako svého výrobce a získejte konkurenceschopnou cenu tohoto produktu ještě dnes.

    PTFE deska plněná skelnými vlákny pro aplikace s vysokým zatížením a opotřebením

    Deska PTFE plněná skelnými vlákny je vyztužený PTFE materiál určený pro aplikace, kde čistý PTFE postrádá dostatečnou mechanickou pevnost. Pokud chcete přizpůsobené řešení tohoto produktu, Taifno je dobrou volbou jako váš dodavatel.

    Začleněním 25 % skelných vláken do matrice PTFE materiál dosahuje zlepšené tuhosti, odolnosti proti opotřebení, odolnosti proti tečení a rozměrové stability při zachování vynikající chemické odolnosti PTFE proti kyselinám, zásadám a rozpouštědlům.

    Teplota-180 °C až +200 °C
    Pevnost v tahu≥ 13 MPa
    Obsah skla15–25 % (25 % std.)
    Stupeň FDA21 CFR 177,1550

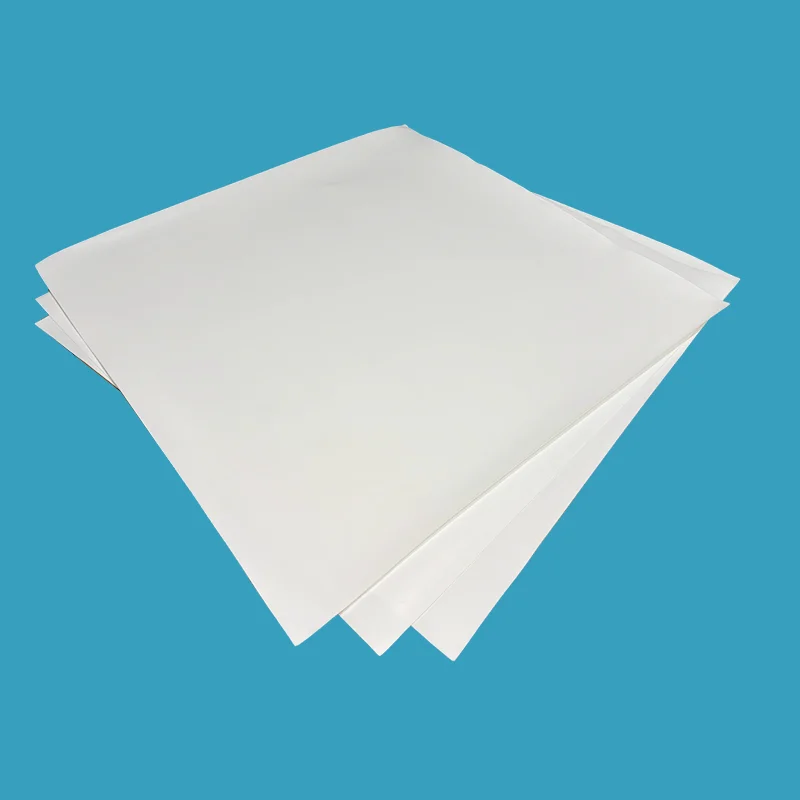

    Glass Fiber Filled PTFE Sheet
    Deska PTFE plněná skelným vláknem s rovnoměrným rozptylem vláken.

    Jak vyztužení skleněnými vlákny zlepšuje výkon PTFE

    PTFE deska plněná skelnými vlákny je vyztužený PTFE materiál vyrobený začleněním 15–25 % skelných vláken do matrice PTFE. Standardní složení 25% skleněných vláken poskytuje optimální rovnováhu mezi mechanickou pevností a chemickou odolností.

    Přidaná vlákna vytvářejí pevnější vnitřní strukturu, zlepšují nosnost, odolnost proti opotřebení, odolnost proti tečení a rozměrovou stabilitu při zachování nízkých třecích vlastností PTFE a široké chemické kompatibility (pH 0–14).

    Ve srovnání s původním PTFE nabízí tento materiál vyšší pevnost v tahu (≥13 MPa), sníženou tepelnou roztažnost a lepší odolnost proti deformaci při trvalém zatížení. Je široce používán pro těsnění, ventilová sedla, součásti čerpadel a opotřebitelné díly.

    PTFE plněný skelným vláknem se však nedoporučuje pro prostředí s kyselinou fluorovodíkovou (HF) nebo silně alkalickými prostředími a jeho tvrdší povrch nemusí být vhodný pro aplikace vyžadující maximální flexibilitu nebo ochranu měkkých spojovacích povrchů. Pro potravinářské a farmaceutické aplikace jsou k dispozici třídy vyhovující FDA.

    Proč upgradovat z Virgin PTFE?

    Virgin PTFE je měkký a deformuje se při trvalém zatížení. Vyztužení skelnými vlákny dodává mechanickou páteř bez obětování chemické odolnosti.

    1. Snížené dotvarování při trvalém zatížení

    Vyztužení skelnými vlákny posiluje strukturu PTFE, snižuje tok za studena a pomáhá udržovat těsnicí tlak po dlouhou dobu provozu.

    2. Vylepšená odolnost proti opotřebení

    Zesílený materiál poskytuje lepší odolnost proti abrazivním médiím a prodlužuje životnost v aplikacích, kde se čistý PTFE opotřebovává příliš rychle.

    3. Lepší rozměrová stabilita

    Nižší tepelná roztažnost pomáhá udržovat rozměry těsnění a spolehlivost těsnění během teplotních výkyvů.

    4. Vyšší mechanická pevnost

    Díky zvýšené tuhosti, nosnosti a pevnosti v tahu (≥13 MPa) snižuje deska PTFE plněná skelnými vlákny riziko deformace a vytlačování pod tlakem.

    5. Udržovaná chemická odolnost

    Při zlepšení mechanického výkonu poskytuje PTFE báze stále vynikající odolnost vůči většině kyselin, zásad a rozpouštědel při pH 0–14.

    Průvodce porovnáváním a výběrem

    Skleněné vlákno PTFE vs Virgin PTFE vs Glass Microsphere PTFE

    Doporučeno k nošení

    PTFE ze skleněných vláken

    • Pevnost v tahu ≥13 MPa
    • Odolnost proti opotřebení ★★★★★
    • Odolnost proti tečení ★★★★☆
    • pH 0–14, NE pro HF / silné alkálie
    • Nejlepší pro abrazivní média, vysoký tlak, sedla ventilů

    Panenský PTFE

    • Pevnost v tahu nižší
    • Odolnost proti opotřebení ★★☆☆☆
    • Odolnost proti tečení ★★☆☆☆
    • pH 0–14 univerzální
    • Nejlepší pro čisté chemikálie, hladké příruby, FDA

    Skleněné mikrokuličky PTFE

    • Pevnost v tahu střední
    • Odolnost proti opotřebení ★★★☆☆
    • Odolnost proti tečení ★★★★★
    • pH 0–14, NE pro HF
    • Nejlepší pro křehké příruby, nízký točivý moment
    Funkce PTFE ze skleněných vláken Panenský PTFE Skleněné mikrokuličky PTFE
    Pevnost v tahu ≥13 MPa Spodní Mírný
    Odolnost proti opotřebení ★★★★★ vynikající ★★☆☆☆ chudák ★★★☆☆
    Odolnost vůči tečení ★★★★☆ vylepšeno ★★☆☆☆ chudák ★★★★★
    Ochrana příruby ★★☆☆☆ může poškrábat měkké příruby ★★★☆☆ ★★★★★ v bezpečí
    Chemická kompatibilita pH 0–14, NE pro HF / silné alkálie pH 0–14 pH 0–14, NE pro HF
    Vyhovující FDA ✅ Ano ✅ Ano ✅ Ano
    Nejlepší pro Abrazivní média, vysoký tlak, sedla ventilů Čisté chemikálie, hladké příruby, FDA Křehké příruby, nízký točivý moment

    Průvodce rychlým výběrem

    Pokud je vaše služba… Vybrat… Proč
    Abrazivní média, kaly, vysoké opotřebení PTFE ze skleněných vláken Nejvyšší odolnost proti opotřebení
    Vysoký tlak, vysoké zatížení PTFE ze skleněných vláken Vyšší mechanická pevnost
    Sedla ventilů, součásti čerpadel PTFE ze skleněných vláken Pevnost + chemická odolnost
    Skleněné příruby, křehké povrchy Skleněné mikrokuličky PTFE Nízký kroutící moment, ochrana příruby
    Čisté chemikálie, potraviny / farmacie, nízké náklady Panenský PTFE Univerzální chemická odolnost, nejnižší cena
    Brusivo + vysoký tlak + vysoká teplota Skleněné vlákno PTFE s 25% obsahem skla Vyvážené zesílení

    Primární aplikace

    Průmysl Aplikace Proč skleněné vlákno
    Chemické zpracování Tělesa čerpadel, sedla ventilů, těsnění — kyseliny, rozpouštědla, korozivní média Chemická odolnost + mechanická pevnost
    Ropa a plyn Sedla ventilů, těsnění potrubí – vysokotlaké, uhlovodíky Vysoká nosnost, odolnost proti opotřebení
    Jídlo & Nápoje Zařízení pro zpracování, těsnění vyhovující FDA Dostupné stupně schválené FDA
    Farmaceutický Sterilní vybavení, výroba API Vyhovuje FDA, nekontaminuje
    Polovodič Chemický rozvod, výroba čisté vody Čistý materiál, chemická odolnost
    General Industrial Ložiska, kluzná kola, pouzdra filtrů Odolnost proti opotřebení, nízké tření

    Související materiály:modifikované PTFE desky · PTFE těsnění · PTFE těsnění a obráběné součásti

    Taifno PTFE factory production area
    Oblast výroby PTFE.
    Taifno PTFE molding equipment
    Lisovací zařízení.
    Taifno PTFE batch control
    Manipulace s materiálem a kontrola šarží.
    Taifno finished gasket stock
    Hotové zásoby.

    Vyžádejte si vzorek PTFE plněného skelnými vlákny

    Odešlete svá média, teplotu, tlak a velikost listu. Taifno potvrdí obsah skla (15 % nebo 25 %), tloušťku a třídu FDA a odešle vzorek na zkoušku.

    Požádejte o bezplatný vzorek

    Technické specifikace

    Vlastnosti desky PTFE plněné skelným vláknem

    Teplotní rozsah-180 °C až +200 °C
    Hustota2,23 – 2,40 g/cm³
    Pevnost v tahu≥ 13 MPa
    Prodloužení≥ 180 %
    TvrdostShore D ≥ 60
    Deformace pod zatížením~9 % (14 N/mm², 24 h)
    Tření — statické0,17 – 0,19
    Tření — Dynamické0,15 – 0,17
    Obsah skleněných vláken15–25 % (25 % standardní)
    BarvaŠpinavě bílá, světle šedá nebo světle modrá
    Vyhovující FDAAno – 21 CFR 177,1550
    Parametr Hodnota Testovací metoda
    Teplotní rozsah -180 °C až +200 °C ASTM
    Hustota 2,23 – 2,40 g/cm³ ASTM D4884
    Pevnost v tahu ≥13 MPa ASTM D4894
    Prodloužení ≥180 % ASTM D4894
    Tvrdost Shore D ≥60 ASTM D2240
    Deformace pod zatížením ~9 % (14 N/mm², 24 h) ASTM D621
    Koeficient tření (statický) 0,17 – 0,19 ASTM D1894
    Koeficient tření (dynamický) 0,15 – 0,17 ASTM D1894
    Obsah skleněných vláken 15–25 % (25 % standardní) —
    Barva Špinavě bílá, světle šedá nebo světle modrá —
    Vyhovující FDA Ano — FDA 21 CFR 177,1550 —

    Dostupné velikosti

    Velikost (mm) Rozsah tloušťky (mm) Obsah skla
    1000 × 1000 0,5 – 20 15 %, 25 %
    1200 × 1200 0,5 – 20 15 %, 25 %
    1500 × 1500 0,5 - 6 15 %, 25 %
    2000 × 2000 0,5 – 20 15 %, 25 %
    Vlastní dostupné velikosti — —

    Zajištění kvality

    100% panenská PTFE pryskyřice

    Žádné přebroušení, žádný recyklovaný materiál.

    Prémiové vyztužení skleněnými vlákny

    Rovnoměrná disperze pro konzistentní mechanické vlastnosti.

    Třída vyhovující FDA

    Splňuje požadavky FDA 21 CFR 177.1550.

    Plná sledovatelnost

    Každá šarže sledovatelná. Materiálové atesty na vyžádání.

    Testováno podle mezinárodních standardů

    ASTM D4884 (hustota), ASTM D4894 (tah/prodloužení), ASTM D2240 (tvrdost).

    Vlastní barva k dispozici

    Světle modrá, špinavě bílá a jiné barvy na vyžádání.

    Dodací lhůta

    Standardní velikosti skladem (24–48 hodin); vlastní velikosti 7–10 dní.

    PTFE material testing
    Testování materiálu.
    PTFE dimensional inspection
    Rozměrová kontrola.
    PTFE batch traceability
    Záznamy sledovatelnosti šarže.
    PTFE final quality check
    Závěrečná kontrola kvality.

    případová studie

    Výzva

    Hydrometalurgická společnost provozovala tlakový kyselý louhovací autokláv za náročných podmínek při teplotě 120 °C, tlaku 5,0 MPa a vystavení působení kyseliny sírové obsahující ionty mědi. Původní PTFE výstelka poskytovala vynikající chemickou odolnost, ale trpěla deformací při tečení za stálého tepla a tlaku.

    Problém

    Přibližně po 6 měsících provozu se podšívka zkroutila a snížila stabilitu, což vedlo ke zvýšeným požadavkům na kontrolu a nákladům na údržbu.

    Řešení

    Zařízení bylo modernizováno PTFE fólií plněnou skelnými vlákny, která zvýšila mechanickou pevnost, odolnost proti tečení a rozměrovou stabilitu při zachování vynikající odolnosti PTFE proti korozi. Vyztužená PTFE výstelka úspěšně odolala náročnému provoznímu prostředí.

    Výsledek

    Po výměně zůstalo obložení ploché a stabilní po 3 letech nepřetržitého provozu, což prokazuje zlepšenou odolnost a spolehlivost ve srovnání s konvenčními materiály z PTFE.

    FAQ

    Co je deska PTFE plněná skelnými vlákny a jak se liší od čistého PTFE?

    Deska PTFE plněná skelnými vlákny je PTFE vyztužená 25 % skelnými vlákny. Nabízí výrazně zlepšenou mechanickou pevnost, odolnost proti opotřebení a odolnost proti tečení ve srovnání s původním PTFE při zachování vynikající chemické odolnosti (pH 0–14).

    Virgin PTFE je měkčí a deformuje se při zatížení; skleněné vlákno PTFE déle drží svůj tvar (pevnost v tahu ≥13 MPa oproti nižší u čistého PTFE). Díky tomu je preferovanou volbou pro ventilová sedla, součásti čerpadel, těsnění a dynamické těsnicí aplikace, kde by původní PTFE mohl tekat nebo se opotřebovávat.

    PTFE ze skleněných vláken však není kompatibilní s kyselinou fluorovodíkovou (HF) nebo silnými zásadami; pro tyto služby používejte čistý PTFE nebo PTFE plněný uhlíkem. Dostupné v jakostech vyhovujících FDA pro potravinářské a farmaceutické aplikace (FDA 21 CFR 177.1550).

    Lze PTFE desku plněnou skelným vláknem použít pro potravinářské a farmaceutické aplikace FDA?

    Ano. Deska PTFE plněná skelným vláknem je k dispozici v jakostech vyhovujících FDA, které splňují požadavky FDA 21 CFR 177.1550 pro styk s potravinami a farmaceutické aplikace.

    Díky tomu je vhodný pro zařízení na zpracování potravin, sanitární těsnění a součásti farmaceutické výroby, kde je vyžadována chemická odolnost i mechanická pevnost.

    Vždy si ověřte, že vaše konkrétní třída nese certifikaci FDA; poskytujeme kompletní dokumentaci (certifikáty materiálů, dopisy o shodě FDA) s každou vyhovující objednávkou.

    Pro extrémní požadavky na čistotu (USP třída VI) nás prosím kontaktujte pro alternativní doporučení.

    Jaká jsou omezení a jaké jsou nejčastější chyby?

    Teplota:-180 °C až +200 °C nepřetržitý provoz.

    Tlak:až 55–100 barů v závislosti na tloušťce a provedení.

    Chemikálie:pH 0–14, NENÍ kompatibilní s kyselinou fluorovodíkovou (HF) nebo silnými zásadami; skleněná vlákna reagují s těmito chemikáliemi. Pro vysokofrekvenční služby použijte čistý PTFE nebo PTFE plněný uhlíkem.

    mechanické:tvrdší než původní PTFE – může poškrábat měkké hřídele nebo křehké příruby; pro skleněné příruby použijte skleněné mikrokuličky PTFE.

    Tři nejčastější chyby:(1) Použití ve vysokofrekvenčním provozu – sklo se rozpouští; místo toho použijte čistý PTFE nebo uhlíkem plněný PTFE. (2) Nadměrné utažení – PTFE ze skleněných vláken je pevnější, ale stále vyžaduje kontrolovaný krouticí moment (30–50 % kovových těsnění); přílišné utažení může poškodit těsnění a způsobit únik. (3) Očekávání stejné pružnosti jako u čistého PTFE – skleněné vlákno snižuje pružnost (prodloužení ≥180 % oproti 250–300 % u čistého PTFE); navrhnout podle toho.

    Ke každé objednávce přikládáme specifikace instalace. Následujte je. Potřebujete pomoci s výběrem správné třídy? Kontaktujte nás s vaší teplotou, tlakem a médiem, doporučujeme správnou třídu PTFE do 24 hodin.

    Nejste si jisti, zda PTFE plněný skelnými vlákny vyhovuje vašim službám?

    Pošlete svá média, teplotu, tlak a velikost příruby nebo těsnění. Inženýři společnosti Taifno potvrdí obsah skla, tloušťku a to, zda je vhodnější skleněná mikrokulička nebo třída s uhlíkem – obvykle během jednoho pracovního dne.

    • Obsah skla 15 % nebo 25 %
    • Velikosti plechů do 2000 × 2000 mm
    • Dostupné třídy FDA 21 CFR 177,1550
    Odeslat dotaz
