PTFE deska plněná křemíkem

Desky PTFE plněné oxidem křemičitým s přidaným plnivem z oxidu křemičitého zachovávají širokou chemickou kompatibilitu PTFE a zároveň zlepšují odolnost proti tečení, snižují tendenci tečení za studena a zlepšují zachování předpětí šroubu. Jako spolehlivý výrobce jsou produkty Taifno certifikovány BAM pro kyslíkové aplikace, EN 12308 certifikovány pro kryogenní aplikace a jsou také dostupné ve třídách vyhovujících FDA pro potravinářský a farmaceutický průmysl.

Odeslat dotaz

Popis výrobku

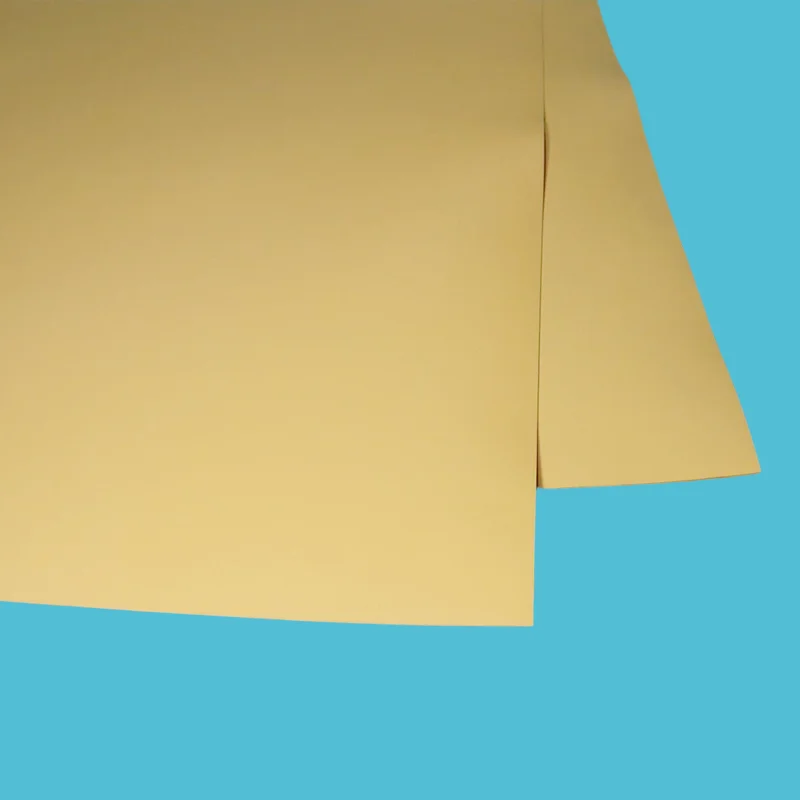

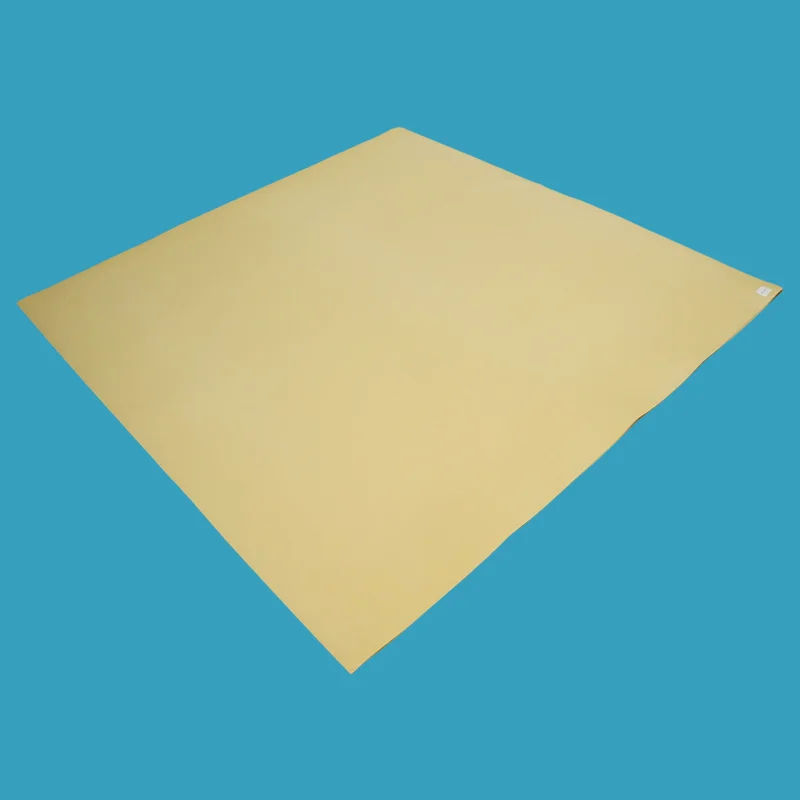

Deska PTFE plněná křemíkem má světle hnědou nebo světle hnědou barvu. Udržuje těsné, spolehlivé těsnění a vykazuje vynikající chemickou odolnost při dlouhodobém vystavení silným kyselinám, rozpouštědlům a vysoce korozivním chemickým médiím. Na rozdíl od těsnění z čistého PTFE odolává tečení při zatížení a nabízí vylepšené zadržení předpětí šroubů.

Klíčové specifikace: rozsah provozních teplot -180°C až +200°C, tlaková odolnost do 83 barů (1200 PSI), hustota 2,1–2,3 g/cm³ a pevnost v tahu ≥20 MPa.

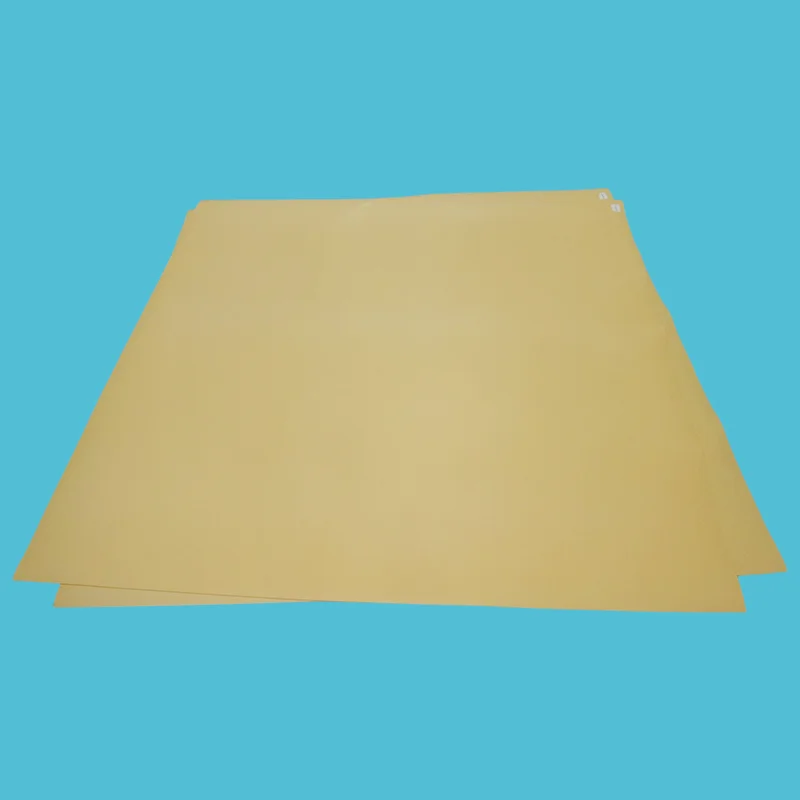

Silica Filled PTFE Sheet

Co je deska PTFE plněná silikou?

Deska PTFE plněná křemíkem je vysoce výkonný těsnicí materiál vyrobený z čistého PTFE vyztuženého plnivem z oxidu křemičitého (SiO₂). Částice oxidu křemičitého poskytují strukturální vyztužení, které výrazně zlepšuje těsnicí vlastnosti materiálu při zachování široké chemické kompatibility PTFE (pH 0-14).

Tento materiál je speciálně navržen pro použití se silnými kyselinami, rozpouštědly, uhlovodíky a dalšími agresivními médii – což z něj činí preferovanou volbu pro chemické zpracování, farmaceutické, potravinářské a nápojové a petrochemické aplikace.

Klíčové výhody siliky:

Snížená relaxace při tečení: déle udržuje krouticí moment šroubu, méně požadavků na opětovné utahování

Vylepšený výkon těsnění: těsné těsnění, které snižuje ztráty produktu a emise

Vynikající chemická odolnost: kompatibilní se silnými kyselinami (kromě kyseliny fluorovodíkové), rozpouštědly, uhlovodíky, chlórem, párou a kryogenními službami

Vyhovuje FDA: splňuje specifikace FDA 21 CFR 177.1550 a USDA pro potravinářské a farmaceutické aplikace

Odolný vůči růstu bakterií: nebude podporovat růst bakterií

Odolný vůči ohni: nepodporuje plamen

Schváleno BAM: k dispozici v kyslíkové servisní třídě (Style 3502) podle norem BAM

Certifikace EN 12308: Certifikace pro kryogenní služby

Proč zvolit PTFE plněný oxidem křemičitým?

Problém	Jak to řeší PTFE plněný oxidem křemičitým	Náklady na špatný výběr
Virgin PTFE teče a ztrácí točivý moment	Oxid křemičitý zpevňuje strukturu – déle udržuje krouticí moment šroubu, snižuje opětovné utahování	Časté dotahování, výměna těsnění každých 6-12 měsíců
Silné kyseliny napadají standardní těsnění	PTFE poskytuje odolnost vůči pH 0-14 — kompatibilní s většinou agresivních chemikálií	Chemická degradace, selhání těsnění, ztráta produktu
Použití chlóru znehodnocuje pryž	PTFE plněný oxidem křemičitým odolává chlóru – spolehlivé utěsnění v agresivních médiích	Předčasná porucha, bezpečnostní incidenty
Kryogenní služba činí materiály křehkými	PTFE plněný oxidem křemičitým zůstává flexibilní při -180 °C – certifikováno podle EN 12308	Křehké selhání, netěsnost v kryogenních systémech
Riziko kontaminace potravin/farmak	Vyhovuje FDA a USDA – čistý materiál, žádné extrahovatelné látky	Kontaminace produktu, pokuty FDA, ztráta šarže

Průvodce srovnáním a výběrem

PTFE plněný křemíkem vs. panenský PTFE vs PTFE ze skleněných vláken vs ePTFE

Funkce	PTFE plněný oxidem křemičitým	Panenský PTFE	PTFE ze skleněných vláken	ePTFE (rozšířený)
Odolnost vůči tečení	★★★★★ vynikající	★★☆☆☆ chudý	★★★★☆	★★★★☆
Udržení točivého momentu šroubu	★★★★★ vynikající	★★☆☆☆ chudý	★★★★☆	★★★★☆
Chemická kompatibilita	★★★★★ silné kyseliny (kromě HF)	★★★★★ univerzální	★★★★☆ ne HF/alkálie	★★★★★
Přizpůsobivost	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
Vyhovující FDA	✅ Ano	✅ Ano	✅ Ano	✅ Ano
BAM kyslíková služba	✅ Ano (speciální třída)	❌ Ne	❌ Ne	⚠️ Omezené
Kryogenní služba	✅ Ano (EN 12308)	✅ Ano	✅ Ano	✅ Ano
Nejlepší pro	Silné kyseliny, chlór, kryogenní	Obecná chemie	Abrazivní média	Poškozené příruby, nízký točivý moment

Průvodce rychlým výběrem

Pokud je vaše služba...	Vybrat...	Proč
Silné kyseliny, rozpouštědla, uhlovodíky, chlór	PTFE plněný oxidem křemičitým	Nejlepší chemická kompatibilita + odolnost proti tečení
Kryogenní / LNG servis	PTFE plněný křemíkem (EN 12308)	Certifikovaný kryogenní výkon
Kyslíková služba	PTFE plněný křemíkem (třída BAM)	Servis kyslíku schválený BAM
Potravinářské/farmaceutické zpracování	PTFE plněný oxidem křemičitým	Vyhovuje FDA, nebude podporovat růst bakterií
Špatně důlkované, zdeformované příruby	ePTFE (rozšířený PTFE)	Lepší přizpůsobivost nepravidelným povrchům
Abrazivní média, vysoké opotřebení	PTFE ze skleněných vláken	Vyšší odolnost proti opotřebení
Servis kyseliny fluorovodíkové	Panenský PTFE	Oxid křemičitý reaguje s HF – vyžaduje se panenský PTFE

Primární aplikace

Průmysl	Aplikace	Proč Silica-Filled
Chemické zpracování	Příruby, čerpadla, ventily — silné kyseliny, rozpouštědla, uhlovodíky, chlór	Odolnost pH 0-14 + odolnost proti tečení
Farmaceutický	Sterilní zpracovatelské zařízení – shoda s FDA	FDA 21 CFR 177.1550, nekontaminující
Jídlo a nápoje	Sanitární přípojky — shoda s FDA/USDA	Vyhovuje FDA, odolný vůči bakteriím
Ropa a plyn	Rafinérské příruby, potrubí — uhlovodíky, agresivní chemikálie	Chemická kompatibilita + tepelná stabilita
Výroba energie	Parní systémy, chladicí voda – vysokoteplotní provoz	Široký teplotní rozsah, odolnost proti tečení
LNG a kryogenní	Kryogenní zařízení — zpracování LNG	Certifikace EN 12308, schopnost -180°C

Factory Factory Factory Factory

Technické specifikace

Vlastnosti desky PTFE plněné křemíkem

Parametr	Hodnota	Poznámky
Teplotní rozsah	-180 °C až +200 °C	Nepřetržitý servis
Maximální tlak	Až 83 barů (1200 PSI)	Záleží na tloušťce a provedení
Hustota	2,1 – 2,3 g/cm³	ASTM D792
Pevnost v tahu	≥20 MPa	ASTM F152
Barva	Plavá / světle hnědá	—
Materiál	Plnivo PTFE + oxid křemičitý	vyztužený SiO₂
Vyhovující FDA	Ano	FDA 21 CFR 177,1550, USDA
Schváleno BAM	Ano (třída kyslíku)	Kyslíková služba stylu 3502
Certifikováno podle EN 12308	Ano	Kryogenní služba
EU č. 10/2011	Ano	Kontakt s potravinami
Max PxT (1/16")	350 000 °F x PSIG / 12 000 bar x °C	—
Max PxT (1/8")	250 000 °F x PSIG / 8 600 bar x °C	—

Dostupné velikosti

Velikost (mm)	Tloušťka (mm)	Poznámky
1500 × 1500	0,5 – 10	Standardní velikosti listů
1500 × 4500	Různé	K dispozici velký list
Vlastní velikosti	K dispozici na vyžádání	K dispozici řezaná těsnění

Zajištění kvality Taifno

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Silica Reinforcement — rovnoměrný rozptyl pro konzistentní výkon

Vyhovuje FDA – splňuje specifikace FDA 21 CFR 177.1550 a USDA

Schváleno BAM – k dispozici stupeň služby kyslíku (Style 3502)

Certifikováno podle EN 12308 – certifikováno pro kryogenní služby

EU č. 10/2011 – vyhovuje pro styk s potravinami

Úplná sledovatelnost – materiálové certifikáty na vyžádání

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 7-10 dní

Test Test Test Test

FAQ

Otázka: Co je deska PTFE plněná oxidem křemičitým a kde ji mám použít?

Odpověď: Deska PTFE plněná oxidem křemičitým (také známá jako deska SiO₂ PTFE nebo těsnění z PTFE oxidu křemičitého) je čistý PTFE vyztužený plnivem z oxidu křemičitého. Nabízí vynikající odolnost proti tečení, zachování krouticího momentu šroubů a chemickou kompatibilitu, díky čemuž je ideální pro použití se silnými kyselinami (kromě kyseliny fluorovodíkové), rozpouštědly, uhlovodíky, chlórem, párou a kryogenními službami.

K dispozici ve třídách vyhovujících FDA (FDA 21 CFR 177.1550) pro potravinářské a farmaceutické aplikace. Schváleno BAM pro provoz s kyslíkem a certifikováno podle EN 12308 pro kryogenní provoz.

Kdy NEPOUŽÍVAT: Kyselina fluorovodíková (HF), oxid křemičitý reaguje s HF; místo toho použijte panenský PTFE.

Otázka: Jak je PTFE plněný oxidem křemičitým v porovnání s původním PTFE?

Odpověď: PTFE plněný oxidem křemičitým nabízí výrazně lepší odolnost proti tečení a zachování krouticího momentu šroubů oproti původnímu PTFE. Virgin PTFE je měkčí a deformuje se při trvalém zatížení, PTFE plněný oxidem křemičitým déle drží svůj tvar, snižuje ztráty produktu a emise.

Oba nabízejí širokou chemickou odolnost (pH 0-14), ale PTFE plněný oxidem křemičitým se doporučuje pro použití se silnými kyselinami, rozpouštědly, uhlovodíky a chlórem při zachování shody s FDA (FDA 21 CFR 177.1550).

Jedinečný výrobní proces minimalizuje problémy s tokem za studena typické pro běžné PTFE desky. Pro kryogenní aplikace má PTFE plněný oxidem křemičitým certifikaci EN 12308 pro provoz až do -180 °C.

Kdy zvolit panenský PTFE: Servis s kyselinou fluorovodíkovou, aplikace vyžadující maximální chemickou čistotu nebo požadavky na nižší náklady, kde tečení není problémem.

Q: Jaké jsou limity a jaké jsou nejčastější chyby?

A: Teplota: -180°C až +200°C nepřetržitý provoz.

Tlak: Až 83 bar (1200 PSI), závisí na tloušťce a provedení.

Chemikálie: pH 0–14, NENÍ kompatibilní s kyselinou fluorovodíkovou (HF).

Tři běžné chyby:

Použití v HF provozu: oxid křemičitý reaguje s HF, použijte místo toho panenský PTFE

Přetažení: PTFE plněný oxidem křemičitým vyžaduje řízený utahovací moment; nadměrná komprese může poškodit těsnění; dodržujte doporučené specifikace montážního momentu

Špatný výběr tloušťky: standardní velikost dostupná v 1/16" (1,5 mm) a 1/8" (3,0 mm); dodržujte konstrukční specifikace. U přírub se špatnými důlky zvažte profilovaný plech (EPIX®) pro lepší přizpůsobivost

Potřebujete pomoci s výběrem správné třídy? Kontaktujte nás s vaší teplotou, tlakem a médiem, doporučujeme správnou třídu PTFE.
