PTFE deska plněná grafitem

Deska PTFE plněná grafitem je jedním z produktů nabízených společností Taifno. Jako výrobce s 20 lety zkušeností v oboru poskytujeme možnosti výzkumu a vývoje a přizpůsobení. Tento produkt, který obsahuje 15–30 % grafitového plniva, kombinuje vynikající chemickou odolnost PTFE se zvýšenou tepelnou vodivostí a nižším koeficientem tření, díky čemuž je vhodný pro těsnění, těsnění, ložiska a kluzné součásti.

Odeslat dotaz

Popis výrobku

Jako profesionální výrobce a dodavatel grafitem plněných PTFE desek nabízí Taifno třídy vyhovující FDA vhodné pro potravinářský a farmaceutický průmysl. Materiál je nehořlavý, odolný proti růstu bakterií a vyznačuje se nižším třením, vynikající tepelnou vodivostí a sníženým prouděním za studena.

Klíčové specifikace: rozsah provozních teplot -180 °C až +200 °C, tlaková odolnost do 75 barů, pevnost v tahu ≥11 N/mm² a rychlost zotavení ≥35 %.

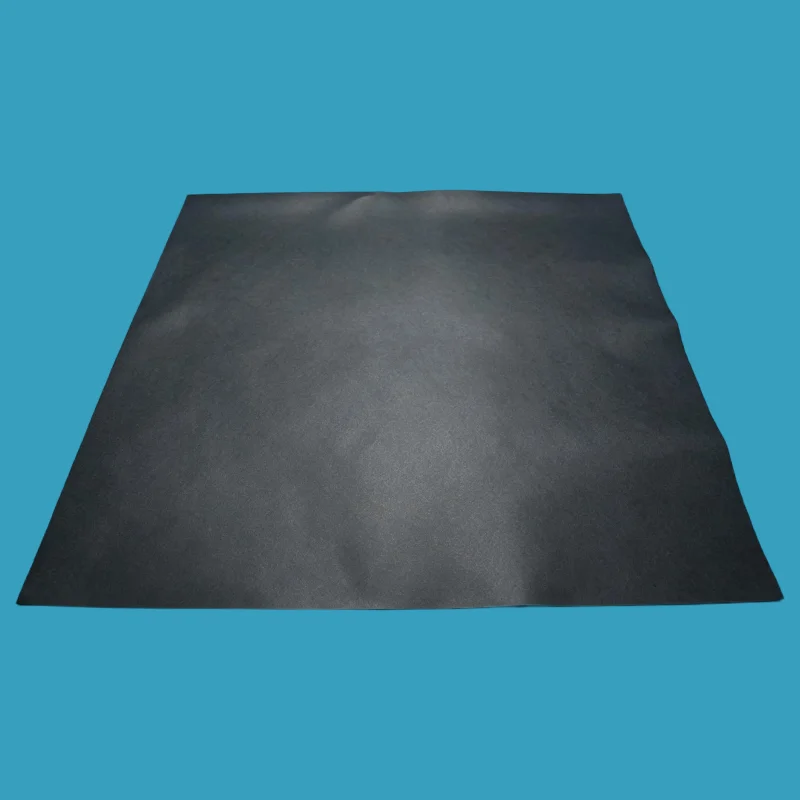

Graphite Filled PTFE Sheet

Co je deska PTFE plněná grafitem?

Deska PTFE plněná grafitem je vysoce výkonný těsnicí materiál vyrobený z čistého PTFE vyztuženého grafitovým plnivem (typicky 15-30% obsah grafitu). Grafitové částice poskytují strukturální vyztužení, které výrazně zlepšuje mechanické a tepelné vlastnosti materiálu při zachování široké chemické kompatibility PTFE (pH 0-14).

Klíčové výhody grafitové výztuže:

Snížený koeficient tření: grafit snižuje koeficient tření a zlepšuje kluzný výkon ložisek a těsnění

Zlepšená tepelná vodivost: grafit zlepšuje odvod tepla, snižuje horká místa a opotřebení hřídele v provozu

Snížené proudění za studena: grafitové plnivo minimalizuje relaxaci při tečení (35% relaxace při tečení oproti vyšší u čistého PTFE)

Vynikající zachování točivého momentu šroubu: udržuje těsnění v průběhu času, méně požadavků na opětovné utahování

Dobrá výtěžnost: výtěžnost ≥35 % zachovává integritu těsnění

Vyhovuje FDA: splňuje specifikace FDA pro potravinářské a farmaceutické aplikace (vybrané třídy)

Nepodporuje plamen: bezpečné proti ohni

Nepodporuje růst bakterií: vhodné pro čisté procesy

Proč zvolit PTFE plněný grafitem?

Problém	Jak to řeší PTFE plněný grafitem	Náklady na špatný výběr
PTFE pod zatížením teče a uniká	Grafitová výplň snižuje studený tok (35% relaxace při tečení) — déle udržuje krouticí moment šroubu	Časté dotahování, výměna těsnění každých 6-12 měsíců
V ložiskách se hromadí tření	Grafit snižuje koeficient tření — hladké klouzání, menší opotřebení	Opotřebení hřídele, poškození zařízení, předčasná porucha
Teplo poškozuje těsnění a hřídele	Grafit zlepšuje tepelnou vodivost — odvádí teplo, běží chladněji	Horká místa, poškrábání hřídele, degradace těsnění
PTFE postrádá mechanickou pevnost	Grafit zlepšuje pevnost v tlaku — drží tvar při zatížení	Vytlačování těsnění, deformace pod tlakem
Riziko kontaminace potravin/farmak	Dostupné třídy vyhovující FDA – čistý materiál, žádné extrahovatelné	Kontaminace produktu, pokuty FDA, ztráta šarže

Průvodce srovnáním a výběrem

PTFE plněný grafitem vs Virgin PTFE vs PTFE s uhlíkovými vlákny vs PTFE se skleněnými vlákny

Funkce	PTFE plněný grafitem	Panenský PTFE	PTFE z uhlíkových vláken	PTFE ze skleněných vláken
Barva	Černá / tmavě šedá	Bílý	Černý	Špinavě bílá / šedá
Koeficient tření	★★★★★ nejnižší	★★★★☆	★★★★☆	★★★☆☆
Tepelná vodivost	★★★★★ vynikající	★★☆☆☆	★★★★★ vynikající	★★★☆☆
Odolnost vůči tečení	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Odolnost proti opotřebení	★★★★☆	★★☆☆☆	★★★★★ nejlepší	★★★★★ nejlepší
Mechanická pevnost	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Chemická odolnost	★★★★☆ ne pro oxidační činidla	★★★★★	★★★★☆ ne pro oxidační činidla	★★★★☆ ne pro HF/alkálie
Vyhovující FDA	✅ Ano	✅ Ano	❌ Ne	✅ Ano
Nejlepší pro	Nízké tření, ložiska, odvod tepla, dynamická těsnění	Obecná chemie	Vysoká rychlost, vysoké zatížení, odvod tepla	Abrazivní média, vysoký tlak

Průvodce rychlým výběrem

Pokud je vaše služba...	Vybrat...	Proč
Ložiska, pouzdra, kluzné aplikace	PTFE plněný grafitem	Nejnižší tření + tepelná vodivost
Vysokorychlostní dynamické těsnění	PTFE plněný grafitem	Odvod tepla + nízké tření
Vysoká teplota, vysoké zatížení, vysoká rychlost	PTFE z uhlíkových vláken	Nejlepší tepelná vodivost + mechanická pevnost
Abrazivní média, vysoký tlak, vysoké opotřebení	PTFE ze skleněných vláken	Nejlepší odolnost proti opotřebení + mechanická pevnost
Silná oxidační činidla (kyselina dusičná, chlór)	Panenský PTFE	Oxidovat grafit/uhlík – vyžaduje se panenský PTFE
Čisté chemikálie, obecné těsnění	Panenský PTFE	Nejnižší cena, univerzální chemická odolnost

Primární aplikace

Průmysl	Aplikace	Proč Grafit
Chemické zpracování	Příruby, čerpadla, ventily — kyseliny, rozpouštědla, chemikálie	Chemická odolnost + snížené tečení + nízké tření
Výroba energie	Parní systémy, vysokoteplotní příruby, ucpávky turbín	Tepelná vodivost, odvod tepla
Farmaceutický	Sterilní zpracovatelské zařízení – shoda s FDA	Vyhovuje FDA, nekontaminuje
Jídlo a nápoje	Sanitární přípojky – shoda s FDA	Vyhovuje FDA, odolný vůči bakteriím
Ložiska a pouzdra	Mechanické díly, kluzné aplikace, přítlačné podložky	Nejnižší tření, tepelná vodivost, nízké opotřebení
Buničina a papír	Digestory, čerpadla — mírné chemikálie	Chemická odolnost + odolnost proti tečení
Ropa a plyn	Rafinérské příruby, potrubí — uhlovodíky	Chemická kompatibilita + tepelná stabilita

Factory Factory Factory Factory

Technické specifikace

Vlastnosti produktu

Parametr	Hodnota	Poznámky
Teplotní rozsah	-196 °C až +200 °C	Nepřetržitý servis
Maximální tlak	Až 75 barů	Záleží na tloušťce a provedení
Hustota	2,1 – 2,3 g/cm³	—
Pevnost v tahu	≥11 N/mm²	—
Stlačitelnost	7–19 %	ASTM F36
Zotavení	≥35 %	ASTM F36
Plíživá relaxace	≤35 %	ASTM F38 — výrazně lepší než původní PTFE
Barva	Černá / tmavě šedá	—
Materiál	PTFE + grafitové plnivo (15-30%)	—
Vyhovující FDA	Ano (vyberte hodnocení)	Dostupné formulace vyhovující FDA
Odolnost vůči plameni	Nebude podporovat plamen	—
Růst bakterií	nebude podporovat	—

Dostupné stupně

Stupeň	Obsah grafitu	Nejlepší pro
Grafit 15 %	15% grafitu	Mírné zlepšení vlastností při zachování flexibility
Grafit 30 %	30% grafitu	Maximální tepelná vodivost, pevnost v tlaku a odolnost proti tečení
Grafit + skleněné vlákno	20% sklo + 5% grafit	Vyvážené vlastnosti — pevnost + nízké tření
Stupeň FDA	Plněno grafitem	Potravinářské a farmaceutické aplikace

Dostupné velikosti

Velikost (mm)	Rozsah tloušťky (mm)	Poznámky
1000 × 1000	4 — 50	Lisovaný plech
1220 × 1220	4 — 50	Lisovaný plech
1500 × 1500	4 — 50	Lisovaný plech
2000 × 2000	4 — 50	Lisovaný plech

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Grafitová výztuž — rovnoměrný rozptyl pro konzistentní výkon

Dostupné stupně vyhovující FDA – vhodné pro potravinářské a farmaceutické aplikace

Will Not Support Flame – bezpečné proti ohni

Nebude podporovat růst bakterií – vhodné pro čisté procesy

Úplná sledovatelnost – materiálové certifikáty na vyžádání

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 7-10 dní

Test Test Test Test

FAQ

Otázka: Co je deska PTFE plněná grafitem a kde ji mám použít?

Odpověď: PTFE deska plněná grafitem (také známá jako grafitem modifikovaná PTFE deska nebo černé PTFE těsnění) je PTFE vyztužený grafitovým plnivem (obvykle 15-30 %). Nabízí zlepšenou tepelnou vodivost, nižší tření a snížené tečení (35% relaxace při tečení) ve srovnání s původním PTFE.

Použijte jej v aplikacích vyžadujících dobrý odvod tepla, nízké tření a chemickou odolnost, ložiska, pouzdra, kluzné aplikace, příruby pro chemické zpracování a zařízení pro výrobu energie. Dostupné v jakostech vyhovujících FDA pro potravinářské a farmaceutické aplikace.

Kdy NEPOUŽÍVAT: Silná oxidační činidla při vysoké teplotě (kyselina dusičná, chlór atd.) – grafit může oxidovat. Pro tyto služby použijte panenský PTFE.

Otázka: PTFE plněný grafitem vs. PTFE plněný uhlíkovými vlákny, který si mám vybrat?

Odpověď: Oba jsou černé, obě zlepšují tepelnou vodivost, ale slouží různým aplikacím. PTFE plněný grafitem nabízí nejnižší koeficient tření a nejlepší kluzný výkon, ideální pro ložiska, pouzdra a dynamická těsnění, kde je kritické snížení tření.

PTFE plněný uhlíkovými vlákny nabízí vyšší mechanickou pevnost a lepší odolnost proti opotřebení, ideální pro vysokorychlostní aplikace s vysokým zatížením a vysokými teplotami, kde je vyžadována pevnost i odvod tepla.

Rychlé pravidlo:

Potřebujete nízké tření + dobrý odvod tepla → Grafit.

Potřebujete vysokou pevnost + vysokou rychlost + vysoké zatížení → Uhlíkové vlákno.

Pro aplikace FDA je k dispozici náplň s grafitem; uhlíkové vlákno není v souladu s FDA.

Otázka: Jaké jsou limity grafitem plněných PTFE desek a jaké jsou nejčastější chyby?

A: Teplota: -180°C až +200°C nepřetržitý provoz.

Tlak: Až 75 barů — záleží na tloušťce a provedení.

Chemikálie: pH 0-14 — NENÍ kompatibilní se silnými oxidačními činidly při vysoké teplotě (kyselina dusičná, chlór atd.) – grafit oxiduje.

Tři běžné chyby:

Použití v silných oxidačních činidlech: grafit oxiduje při vysoké teplotě v kyselině dusičné, chlóru a silně oxidačních prostředích, místo toho použijte panenský PTFE nebo PTFE plněný sklem

Očekává se stejná chemická odolnost jako původní PTFE: zatímco PTFE nabízí odolnost vůči pH 0-14, grafitové plnivo má chemické limity, před použitím ověřte kompatibilitu

Přetažení: PTFE plněný grafitem vyžaduje kontrolovaný krouticí moment; nadměrné stlačení může poškodit těsnění

Potřebujete pomoci s výběrem správné třídy? Kontaktujte nás s vaší teplotou, tlakem a médiem, doporučujeme správnou třídu PTFE do 24 hodin.
