PTFE trubice plněná skleněnými vlákny
  • PTFE trubice plněná skleněnými vláknyPTFE trubice plněná skleněnými vlákny
  • PTFE trubice plněná skleněnými vláknyPTFE trubice plněná skleněnými vlákny
  • PTFE trubice plněná skleněnými vláknyPTFE trubice plněná skleněnými vlákny

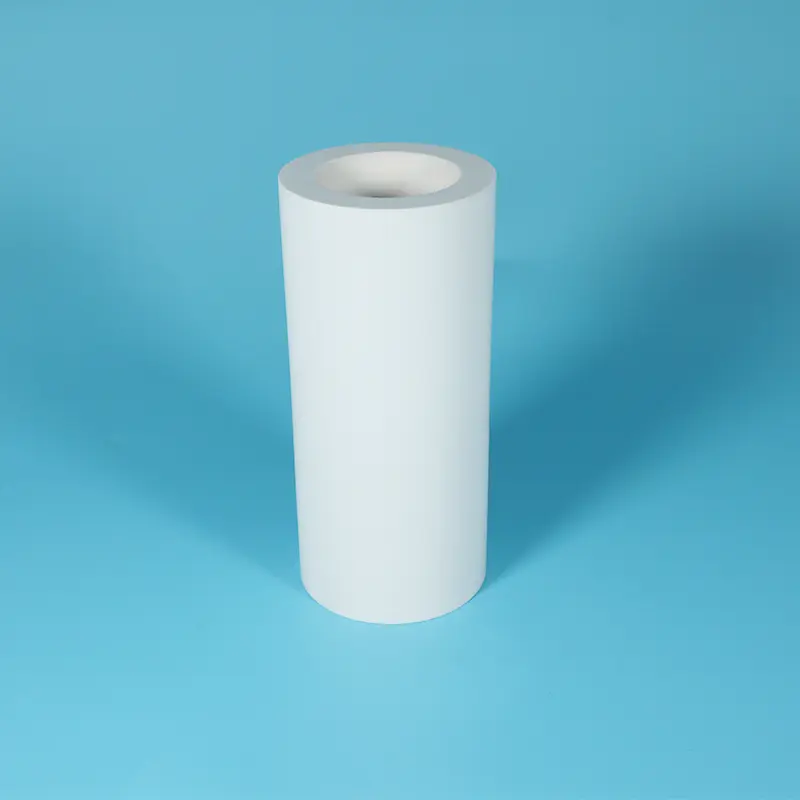

PTFE trubice plněná skleněnými vlákny

PTFE trubice plněná skleněnými vlákny od společnosti Taifno, čínského výrobce ISO 9001. 15% / 20% / 25% obsah skla skladem. Pevnost v tahu ≥25 MPa (15% stupeň), ≥28 MPa (20% stupeň), ≥30 MPa (25% stupeň, max. do 45 MPa). Jmenovitý tlak až 8,0 MPa, téměř nulová roztažnost vody/tepla pro přesné obrábění. Extrudovaný vnější průměr 13–213 mm, vnější průměr 30–1323 mm. K dispozici jsou bezplatné vzorky a 24hodinové přímé nabídky z výroby.

Hledá se spolehlivýdodavatel PTFE trubek plněných skleněnými vlákny v Číně? Tato stránka přesně vysvětluje, co jsou trubice PTFE vyztužené skelnými vlákny, jak překonává původní PTFE v tuhosti a odolnosti proti tečení, jaký obsah skla (15 %, 20 % nebo 25 %) vyhovuje vaší aplikaci a jak požádat o bezplatný vzorek a přímou cenovou nabídku z výroby od společnosti Taifno – výrobce ISO 9001 s více než 20 lety zkušeností se zpracováním PTFE.

15–25 %Obsah skleněných vláken
−196 až +260 °CServisní teplota
Až 8,0 MPaHodnocení tlaku
≥25–30 MPaPevnost v tahu

Co je PTFE trubice plněná skleněnými vlákny? Vlastnosti, známky a průvodce nákupem

PTFE trubice plněná skleněnými vlákny se vyrábí smícháním 15 % až 25 % skleněných vláken do PTFE pryskyřice, poté vytlačováním nebo lisováním směsi do tvaru trubice. Skleněná vlákna působí jako strukturální kostra uvnitř matrice PTFE, která zabraňuje roztahování trubice při vystavení vodě a teplu – klíčová slabina čistého PTFE v aplikacích s přesným obráběním.

Protože trubice z PTFE plněné skleněnými vlákny zachovává univerzální chemickou odolnost PTFE a zároveň odstraňuje jeho nejslabší mechanické vlastnosti, stala se výchozí volbou proventilová sedla, ložisková pouzdra, vodicí kroužky a přesně opracovaná těsněnív chemickém zpracování, ropě a plynu, polovodičích a strojírenství. Pokud potřebujete širší přehled o možnostech PTFE hadiček nad rámec typů plněných sklem, podívejte se na našePTFE trubice a tyčproduktovou rodinu.

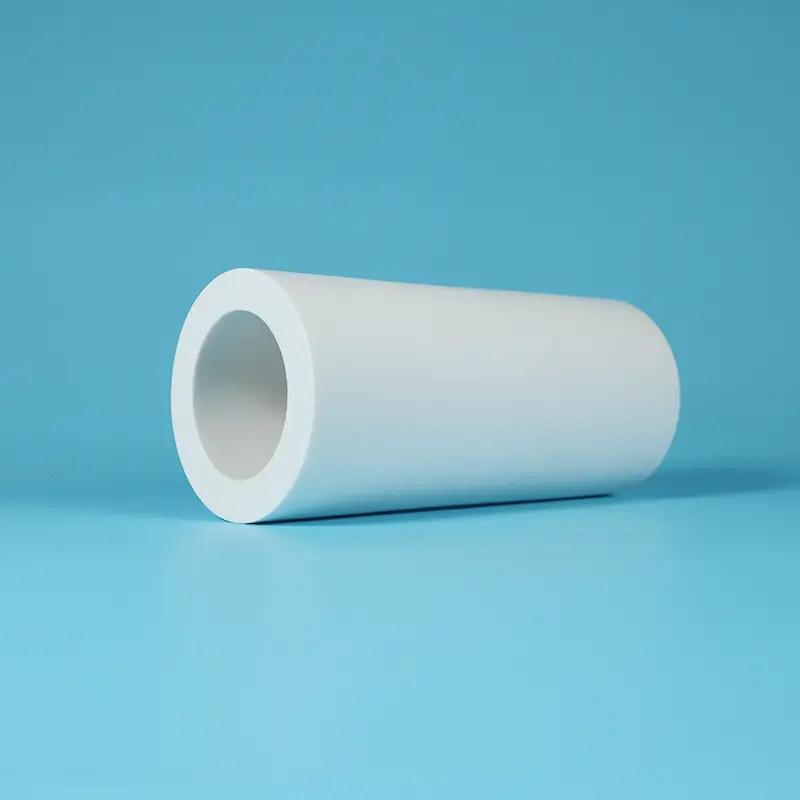

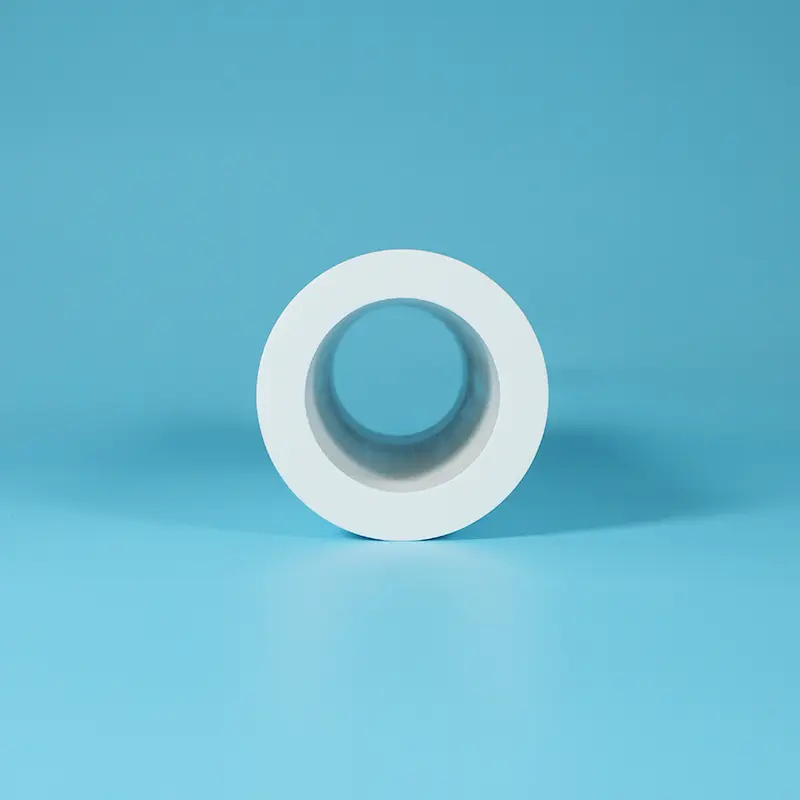

Glass Fiber-Filled PTFE Tube - Machined Sample Glass Fiber-Filled PTFE Tube - Cross Section

Výrobní procesy a dostupné rozměry

Proces Rozsah průměru Nejlepší pro
Extrudovaná skleněná PTFE trubice Vnější průměr 13–213 mm (až do délky 4000 mm) Menší průměry, rovnoměrná tloušťka stěny, dlouhé průběžné délky
Lisovaná skleněná PTFE trubice 30–1323 mm vnější průměr (100–300 mm délka) Velké průměry, silné stěny, zakázkové velikosti na výkres

Možnosti obsahu skleněných vláken: 15 %, 20 % nebo 25 %?

15% skleněné vlákno

Mírné zlepšení tuhosti s lepší obrobitelností. Vyvážený výkon pro všeobecné chemické služby a přesné součásti. Pevnost v tahu ≥25 MPa.

20% skleněné vlákno

Univerzální třída pro ventilová sedla, těsnění a ucpávky. Dobrá rovnováha mezi pevností, odolností proti tečení a obrobitelností. Pevnost v tahu ≥28 MPa.

25% skleněné vlákno

Maximální pevnost a tuhost pro aplikace s vysokým zatížením a opotřebením. Nejlepší rozměrová stabilita pro CNC obráběné součásti. Pevnost v tahu ≥30 MPa (max. do 45 MPa).

Klíčové vlastnosti PTFE trubek vyztužených skelnými vlákny

Níže uvedená tabulka uvádí typické hodnoty vlastností pro trubice z PTFE plněné skleněnými vlákny dodávané společností Taifno. Hodnoty se vztahují k testovacím metodám ASTM a mohou být certifikovány u každé zásilky.

Vlastnictví Typická hodnota Testovací metoda
Rozsah provozních teplot -196 °C až +260 °C (-320 °F až +500 °F) ASTM D3418
Hodnocení tlaku Až 8,0 MPa —
Hustota 2,1–2,3 g/cm³ ASTM D792
Pevnost v tahu >25 MPa (15% stupeň); >28 MPa (20% stupeň); ≥30 MPa (25% stupeň, max. až 45 MPa) ASTM D638
Prodloužení při přestávce ≥150 % (150–300 % v závislosti na obsahu) ASTM D638
Síla komprese 24 MPa ASTM D695
Tvrdost Shore D 50–60 ASTM D2240
Koeficient tření (na oceli) 0,10–0,20 —
Standardní barvy Špinavě bílá, světle šedá, světle modrá —
Omezení chemické kompatibility:PTFE plněný skleněnými vlákny NENÍ kompatibilní s kyselinou fluorovodíkovou (HF), silnými alkáliemi, roztavenými alkalickými kovy nebo elementárním fluorem při vysoké teplotě – skleněné vlákno s těmito médii reaguje. Pro vysokofrekvenční nebo silně alkalické provozy použijtepanenská PTFE trubicemísto toho.

Klíčové vlastnosti na první pohled

Charakteristický Praktický přínos
Vylepšená tuhost Vyztužení skelnými vlákny zabraňuje rozpínání při působení vody a tepla
Rozměrová stabilita Drží tolerance při CNC obrábění a dlouhodobém servisu
Odolnost vůči tečení Výrazně snížené proudění chladu při trvalé zátěži oproti původnímu PTFE
Chemická odolnost Odolává silným kyselinám, zásadám a většině rozpouštědel (pH 0–14, kromě HF)
Nízké tření Samomazný, snižuje opotřebení styčných ploch
Obrobitelnost Lze soustružit, frézovat a vrtat do úzkých tolerancí
Nepřilnavý povrch Nízké povrchové napětí – médium nepřilne ke stěně trubky

Proč zvolit trubici PTFE plněnou skelným vláknem namísto panenského PTFE?

Zvýšená tuhost a rozměrová stabilita

Na rozdíl od trubice z čistého PTFE se třídy plněné skelným vláknem neroztahují, když jsou vystaveny vodě a teplu. To umožňuje přesné obrábění s úzkými tolerancemi a udržuje rozměry stabilní po celou dobu životnosti.

Výrazně vylepšená odolnost proti tečení

Virgin PTFE při trvalém zatížení teče – tvrdý limit u vysokotlakých těsnění a sedel ventilů. Skelet ze skleněných vláken snižuje proudění chladu a relaxaci při tečení a udržuje těsnicí sílu v průběhu času.

Vyšší mechanická pevnost

Trubka z PTFE plněná skelným vláknem poskytuje pevnost v tahu ≥25 MPa (15 %), ≥28 MPa (20 %) nebo ≥30 MPa (25% stupeň, až 45 MPa max), plus pevnost v tlaku 24 MPa – což je vhodné pro aplikace s vyšším tlakem a zatížením, kde by se původní PTFE deformoval.

Zachována univerzální chemická odolnost

Zesílená třída zachovává vynikající odolnost PTFE vůči silným kyselinám, zásadám a většině chemických rozpouštědel. Není kompatibilní s roztavenými alkalickými kovy, elementárním fluorem nebo kyselinou fluorovodíkovou (HF) – pro provoz HF použijte místo toho čistý PTFE.

Lepší obrobitelnost a užší tolerance

Vyztužení zabraňuje deformaci během obrábění a umožňuje přísnější tolerance na zakázkově obráběných součástech. K dispozici v extrudované i lisované formě pro pokrytí požadavků na malý a velký průměr.

Aplikace: Průmyslová odvětví, která nakupují skleněnou PTFE trubici

Chemické zpracování

Potrubí pro přenos korozivních kapalin, obložení potrubí, součásti ventilů – kde chemická odolnost musí splňovat mechanickou pevnost.

Strojírenství

Ložiska, pouzdra, vodicí kroužky, součásti podléhající opotřebení – kde jsou rozhodujícími faktory tuhost a odolnost proti opotřebení.

Elektrotechnika a elektronika

Izolační pouzdra, těla konektorů, distanční sloupky – kde záleží na rozměrové stabilitě a dielektrických vlastnostech.

Ropa a plyn

Sedla ventilů, těsnění, součásti čerpadla – tam, kde je vyžadována vysoká tlaková schopnost a odolnost proti tečení.

Polovodič

Distribuční linky vysoce čistých chemikálií – kde je rozhodující rozměrová stabilita a chemická inertnost.

Automobilový průmysl

Pouzdra, těsnění, zakázkové součásti – kde jsou hlavními hnacími silami odolnost proti opotřebení a nízké tření.

Typické aplikace skleněných trubic PTFE

  • Potrubí pro přenos korozivních kapalin vyžadující vyšší mechanickou pevnost než čistý PTFE
  • Chemické vstřikovací linky v provozu ropy a zemního plynu
  • Sedla a těsnění ventilů ve vysokotlakých systémech
  • Ložiskové podložky a vodicí kroužky pro rotační zařízení
  • Elektrické izolační součásti vyžadující úzké tolerance
  • Zakázkové CNC obráběné díly, kde je rozhodující rozměrová stabilita
  • Výstelky potrubí pro abrazivní média – kde se nový PTFE příliš rychle opotřebovává

Pro vysokorychlostní běh nasucho nebo aplikace s odvodem tepla,PTFE trubice plněná grafitemje obvykle vhodnější. Pro maximální pevnost při extrémní zátěži,PTFE trubice plněná uhlíkovými vláknymůže být vhodnější. Oba jsou součástí naší širšímodifikovaná PTFE trubice a tyčrozsah.

Taifno PTFE Factory - Extrusion Line Taifno PTFE Factory - Compression Molding Taifno PTFE Factory - Machining Workshop Taifno PTFE Factory - Quality Control

Průvodce výběrem obsahu výplně

Výběr správného obsahu skleněných vláken závisí na rovnováze mezi mechanickou pevností a obrobitelností. Níže uvedená tabulka mapuje typické aplikace do tří standardních úrovní obsahu, které Taifno drží na skladě.

Obsah skla Nejlepší pro Klíčový přínos
15% skleněné vlákno Aplikace vyžadující mírné zlepšení tuhosti s lepší obrobitelností Vyvážená pevnost a obrobitelnost (tah ≥25 MPa)
20% skleněné vlákno Univerzální, ventilová sedla, těsnění, ucpávky Dobrá pevnost a odolnost proti tečení (tah ≥28 MPa)
25% skleněné vlákno Aplikace s vysokým zatížením a vysokým opotřebením vyžadující maximální pevnost Maximální tuhost a rozměrová stabilita (tah ≥30 MPa, max. až 45 MPa)

Skleněná trubice vs. Virgin PTFE: Klíčové rozdíly

Virgin PTFE trubice

  • Nižší tuhost — měkká, deformuje se při zatížení
  • Expanduje vodou a teplem, těžko se obrábí až do úzkých tolerancí
  • Špatná odolnost proti tečení, výrazné proudění za studena
  • Pevnost v tahu ~20 MPa
  • Chemická odolnost: pH 0–14, univerzální
  • Nejlepší pro: všeobecné chemické služby, nízké zatížení, styk s potravinami FDA

PTFE trubice plněná sklem

  • Vyšší tuhost — vyztužení zabraňuje rozpínání
  • Vynikající rozměrová stabilita, obrobeno s úzkými tolerancemi
  • Zlepšená odolnost proti tečení, snížená relaxace při tečení
  • Pevnost v tahu ≥25–30 MPa v závislosti na obsahu skla (max 45 MPa)
  • Chemická odolnost: pH 0–14 (ne pro HF nebo silné alkálie)
  • Nejlepší pro: přesné součásti, vysoké zatížení, rozměrovou stabilitu

Zajištění kvality a dodání od Taifno

Každá zásilka PTFE trubice plněné skelným vláknem od společnosti Taifno je podložena dokumentovaným procesem kvality. Níže uvedených šest kroků je to, co naši inženýři kvality skutečně zkontrolují, než jakákoli trubice opustí továrnu.

  • 100% panenská PTFE pryskyřice:žádné přebroušení, žádný recyklovaný materiál. Konzistence mezi jednotlivými šaržemi je ověřena vstupní kontrolou.
  • Špičková disperze skleněných vláken:stejnoměrná disperze je kontrolována, aby byly zajištěny konzistentní mechanické vlastnosti na každém metru trubky.
  • Přesné vytlačování a lisování:In-line rozměrové kontroly udržují tloušťku stěny, soustřednost a vnější průměr v rámci specifikace.
  • Úplná sledovatelnost:každá šarže je sledovatelná od suroviny až po hotovou trubku. Materiálové certifikáty, zkušební zprávy ASTM D1710 a dokumenty o shodě FDA / REACH / RoHS jsou k dispozici na vyžádání.
  • Vlastní velikosti:zakázkové průměry, délky, barvy a obsah skla dostupné na vyžádání — od 1 kusu pro prototypování až po plné objemy výroby.
  • Dodací lhůta:standardní velikosti a obsah 15 % / 20 % / 25 % skladem (24–48 hodin); vlastní velikosti 5–15 dní v závislosti na složitosti a množství.
Glass Fiber-Filled PTFE Tube - Dimensional Inspection Glass Fiber-Filled PTFE Tube - Tensile Testing Glass Fiber-Filled PTFE Tube - Density Measurement Glass Fiber-Filled PTFE Tube - Final QC
Technická recenze:Specifikace na této stránce byly naposledy revidovány podle ASTM D1710, ASTM D638, ASTM D792 a ASTM D695 týmem procesního inženýrství z PTFE společnosti Taifno. Pro ověření specifické pro aplikaci si vyžádejte zprávu o testu specifické pro šarži prostřednictvím našehoZajištění kvalitystrana.

Časté dotazy kupujících

Zkumavka z PTFE plněná skelným vláknem vs. zkumavka z čistého PTFE – kdy bych si měl vybrat skleněnou trubici?

Pokud potřebujete tuhost, rozměrovou stabilitu a schopnost obrábět až do úzkých tolerancí, zvolte sklo plněné. Panenský PTFE expanduje, když je vystaven vodě a teplu, což ztěžuje dodržování přísných tolerancí v provozu.

Vyberte si skleněnou náplní pro:přesné součásti, vysoký tlak, sedla ventilů, aplikace ložisek a jakékoli aplikace vyžadující rozměrovou stabilitu.

Vyberte si panenský PTFE pro:čisté chemikálie, obecný servis při nízkém zatížení a aplikace FDA pro styk s potravinami, kde nejsou povolena žádná plniva. Podívejte se na našestandardní PTFE trubice a tyčrozsah pro panenské třídy.

Jaké jsou dostupné možnosti obsahu skleněných vláken a jak si mohu vybrat ten správný?

Taifno dodává 15%, 20% a 25% PTFE trubice plněné skelným vláknem jako standardní druhy zásob.

15% skleněné vlákno:mírné zlepšení tuhosti s lepší obrobitelností – dobré pro všeobecné chemické služby.

20 % skleněného vlákna:všeobecné použití — dobrá pevnost a odolnost proti tečení, vhodné pro většinu sedel ventilů, těsnění a těsnění.

25% skleněné vlákno:maximální pevnost, tuhost a rozměrová stabilita – nejlepší pro obrábění s vysokým zatížením, vysokým opotřebením a malou tolerancí.

Rychlé pravidlo:obecné použití → 15–20 % sklo; vysoké zatížení, vysoké opotřebení, požadavky na přesnost → 25% sklo. Pošlete nám podrobnosti o své aplikaci a my vám obvykle do 24 hodin doporučíme optimální obsah.

Jaké jsou teplotní a tlakové limity pro trubice PTFE plněné skleněnými vlákny?

Teplota:kontinuálně −196°C až +260°C.

Tlak:až 8,0 MPa.

Chemikálie:pH 0–14; odolává silným kyselinám, silným zásadám a většině chemických rozpouštědel.

Důležité omezení:PTFE plněný skleněnými vlákny NENÍ kompatibilní s kyselinou fluorovodíkovou (HF) nebo silnou zásadou – skleněné vlákno s těmito médii reaguje. Pro vysokofrekvenční provoz použijte místo toho trubici z čistého PTFE.

Pro konkrétní údaje na základě podmínek vaší aplikace zašlete svou provozní teplotu, tlak a typ média – náš technický tým vám odpoví doporučením a datovým listem.

Můžete vyrobit vlastní průměry, délky nebo obsah skla?

Ano. Taifno přijímá zakázkové objednávky na PTFE trubice plněné skleněnými vlákny, včetně nestandardních OD/ID, tloušťky stěny, délky, barvy a obsahu skla. Extrudovaná trubka dosahuje délky až 4000 mm; tvarované trubky podpěry 30–1323 mm vnějšího průměru s délkou 100–300 mm. Pošlete výkres nebo technický list a my potvrdíme proveditelnost a dodací lhůtu do 24 hodin.

Jaké certifikace a zprávy o zkouškách můžete poskytnout?

Každá zásilka může být doprovázena materiálovými certifikáty s dohledatelnými čísly šarží, zkušebními zprávami ASTM D1710 a dokumenty o shodě FDA / REACH / RoHS. Pokud váš projekt vyžaduje dodatečné testování (například pevnost v tahu, hustota nebo dielektrická pevnost na konkrétní šarži), můžeme na požádání zajistit testování třetí stranou.

Vyžádejte si bezplatný vzorek a cenovou nabídku přímo z výroby

Sdělte nám svůj obsah skla (15 % / 20 % / 25 %), rozměry a použití – do 24 hodin odpovíme technickým doporučením, nabídkou vzorku a přímou cenou z výroby.
