Lisovaný a lisovaný plech PTFE

Výrobky z PTFE broušených a lisovaných plechů se používají v chemickém, strojním a elektrotechnickém průmyslu. Pokud hledáte profesionálního výrobce a dodavatele těchto produktů, vyberte si Taifno a my vám můžeme nabídnout služby jedné stanice.

Plech z PTFE: Vyrábí se rotačním řezáním (skivingem) z lisovaného předvalku PTFE po slinování. Tenký, přesný, velká šířka, výborná povrchová úprava. Vyberte si jej, když potřebujete tenké plechy (0,3-10 mm) s úzkou tolerancí tloušťky (±0,02 mm), velkou šířkou (až 2700 mm) a hladkým povrchem. Ideální pro těsnění, vložky, pásky a elektrické izolace.

Lisovaný plech PTFE: Vyrábí se lisováním PTFE pryskyřice do formy a poté slinováním. Silný, silný, vynikající mechanické vlastnosti. Vyberte si jej, když potřebujete silné plechy (4-200 mm) pro obrábění na konstrukční díly, ložiskové podložky, sedla ventilů a součásti vyžadující integritu materiálu.

Výrobní proces: Jaký je rozdíl?

Zásadní rozdíl mezi broušenými a lisovanými PTFE deskami spočívá ve výrobním procesu.

PTFE Skived Sheet

Vyrábí se zhutněním PTFE pryskyřice do válcového předvalku, sintrováním a následným rotačním řezáním (řezáním) předvalku na tenké plechy

Vyrábí tenké plechy s vynikající povrchovou úpravou a úzkou tolerancí tloušťky

K dispozici ve velkých šířkách až do 2700 mm

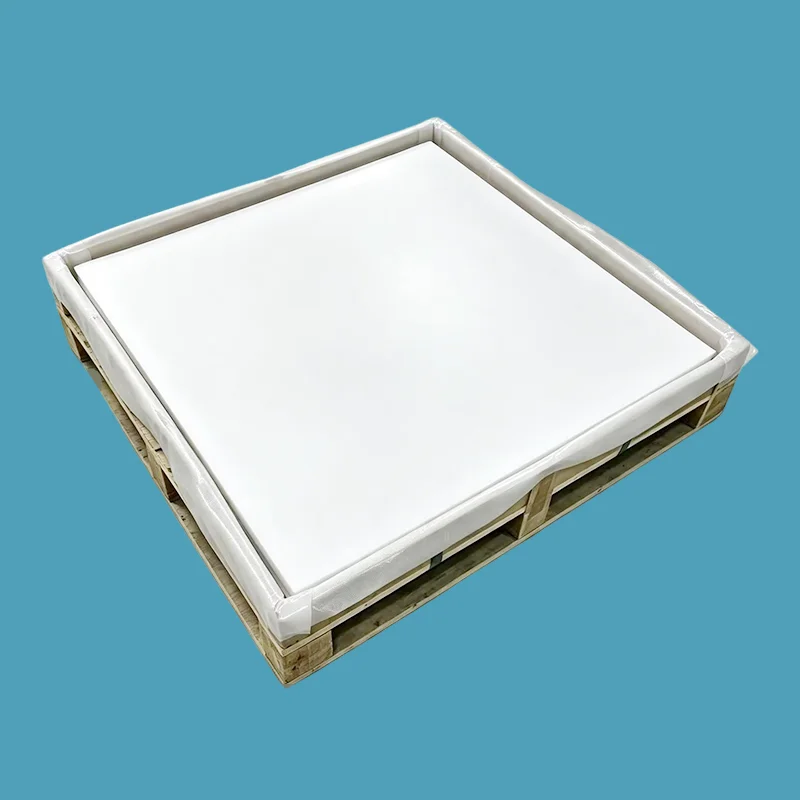

Lisovaný plech PTFE

Vyrábí se lisováním PTFE pryskyřice do ploché formy pod tlakem a poté slinováním

Vyrábí silné, husté plechy s vysokou mechanickou integritou

Plněné druhy (sklo, uhlík, grafit, MoS₂, bronz) primárně dostupné ve formě lisovaných plechů

Klíčové vlastnosti skived listu

Klíčové výhody:

Přesná tloušťka: ideální pro aplikace vyžadující úzké tolerance tloušťky

Velká šířka: až 2700 mm široká, vhodná pro velká těsnění přírub

Hladký povrch: vynikající povrchová úprava, připraven k použití

Flexibilní: lze dodat v rolích pro tenké měřidla

Klíčové vlastnosti lisovaného plechu

Klíčové výhody:

Silný materiál: ideální pro obrábění na zakázkové díly

Hustá struktura: vynikající mechanická pevnost

Konstrukční integrita: vhodné pro nosné aplikace

K dispozici jsou plněné druhy: sklo, uhlík, grafit, MoS₂, bronz pro lepší vlastnosti

Průvodce porovnáváním a výběrem

Skived list vs lisovaný plech

Průvodce rychlým výběrem

Primární aplikace

Technické specifikace

Vlastnosti desky PTFE

Dostupné velikosti skived listu

Dostupné velikosti lisovaného plechu

Zajištění kvality

100% panenská PTFE pryskyřice – žádné přebroušení, žádný recyklovaný materiál

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Precision Manufacturing – úzké tolerance tloušťky pro oříznuté plechy

Dostupné stupně vyhovující FDA – původní PTFE splňuje požadavky FDA

K dispozici plněné stupně – sklo, uhlík, grafit, MoS₂, bronz

Velké možnosti – až 2700 mm široké ořezané plechy, až 2000 × 2000 mm lisované plechy

Dodací lhůta – standardní velikosti skladem (24–48 hodin); vlastní velikosti 5-15 dní

případová studie

Petrochemická společnost v čínském Fujianu čelila opakujícím se problémům s těsněním v přírubovém systému výměníku tepla, který pracuje v drsných podmínkách tlaku 2,5 MPa a teplotě 180 °C. Původní pryžová těsnění zrychlila stárnutí, bobtnání a degradaci výkonu v důsledku neustálého vystavení chemickým médiím a zvýšeným teplotám, což mělo za následek časté výměny těsnění, zvýšené náklady na údržbu a potenciální přerušení výroby.

Pro zlepšení spolehlivosti těsnění nahradila společnost tradiční pryžová těsnění přesně řezanými těsněními vyrobenými z lisovaných PTFE desek. PTFE nabízí vynikající chemickou odolnost, vynikající teplotní stabilitu, nízké tření a dlouhodobý těsnicí výkon, díky čemuž je vhodný pro náročné petrochemické aplikace. Lisovaný PTFE list poskytoval konzistentní hustotu materiálu, dobrou rozměrovou stabilitu a spolehlivou odolnost proti korozivním procesním médiím.

Po implementaci si těsnění tvarovaná z PTFE plechu udržovala stabilní těsnicí výkon při nepřetržitém provozu při 2,5 MPa a 180 °C. Ve srovnání s předchozím řešením pryžového těsnění se životnost prodloužila z přibližně 3 měsíců na více než 2 roky, což výrazně snížilo četnost údržby a zlepšilo provozní spolehlivost zařízení.

Výsledky aplikace:

● Aplikační vybavení: Přírubový systém petrochemického výměníku tepla

● Provozní podmínky: 2,5 MPa tlak / 180°C teplota

● Originální řešení: Gumové těsnění

● Náhradní řešení: Lisované těsnění z PTFE plechu

● Zlepšení životnosti: Prodlouženo ze 3 měsíců na více než 2 roky

● Výhody: Vylepšená chemická odolnost, kratší prostoje při údržbě, nižší náklady na výměnu a zvýšená spolehlivost těsnění

Tento případ demonstruje výhody lisovaných desek z PTFE ve vysokoteplotních, chemicky agresivních těsnicích aplikacích a poskytuje trvanlivou a spolehlivou alternativu ke konvenčním pryžovým těsnicím materiálům v petrochemickém průmyslu.

FAQ

Otázka: Jaký je rozdíl u PTFE broušených a lisovaných plechů a kdy je mám použít?

Odpověď: Odříznutý plech je rotačně vyřezán z lisovaného předvalku PTFE. Vyrábí tenké plechy (0,3-10 mm) s úzkou tolerancí tloušťky (±0,02 mm), hladkým povrchem a velkou šířkou (až 2700 mm).

Použijte skived, když: Potřebujete tenká těsnění, vložky, elektrickou izolační pásku nebo velká přírubová těsnění vyžadující přesnou tloušťku.

Lisovaný plech je lisovaný přímo. Vyrábí silné plechy (4-200 mm) s vysokou strukturální integritou a mechanickou pevností.

Použijte tvarovaný, když: Potřebujete ložiskové podložky, sedla ventilů, zakázkově obráběné díly nebo konstrukční těsnění.

Rychlé pravidlo:

Potřebujete tenké, přesné a velké šířky? Skived.

Potřebujete tlustý, silný, obrobitelný? Lisovaný.

Oba zvládnou -180°C až +200°C a chemickou odolnost pH 0-14.

Otázka: Jaké rozsahy tloušťky a velikosti jsou k dispozici pro broušené a lisované plechy?

A: Skokovaný list: Tloušťka 0,1–10 mm (dostupná tloušťka až 30 mm). Šířka až 2700 mm. Tolerance tloušťky až ±0,02 mm u tenkých měřidel. Vynikající pro aplikace s velkým těsněním, kde široké plechy redukují švy.

Lisovaný plech: Tloušťka 2–200 mm. Velikost až 2000×2000 mm. Tolerance tloušťky méně přesné (±0,3-1,0 mm), ale integrita materiálu je lepší. Plněné druhy (sklo, uhlík, grafit, MoS₂, bronz) jsou primárně dostupné ve formě lisovaných plechů pro lepší mechanické vlastnosti.

Oba typy dodáváme ve standardních i vlastních velikostech. Potřebujete konkrétní velikost? Zašlete svou specifikaci pro cenovou nabídku.

Otázka: Jaká jsou omezení a nejčastější chyby?

A: Teplota: -180°C až +200°C nepřetržitý provoz.

Chemikálie: pH 0-14 univerzální odolnost, NENÍ kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem.

Omezení: PTFE je měkký, deformuje se při trvalém zatížení (tečení za studena / tečení). Skived plech je měkčí než lisovaný plech díky výrobnímu procesu. Lisovaný plech má lepší mechanickou pevnost.

Dvě běžné chyby:

(1) Používáte-li šikmý plech pro konstrukční nebo tlusté aplikace, postrádá tloušťku a mechanickou pevnost. Pro konstrukční díly použijte lisovaný plech.

(2) Při použití lisovaného plechu pro tenká těsnění vyžadující úzkou toleranci je tolerance tloušťky volnější. Pro přesné tenké aplikace použijte šikmý plech.
