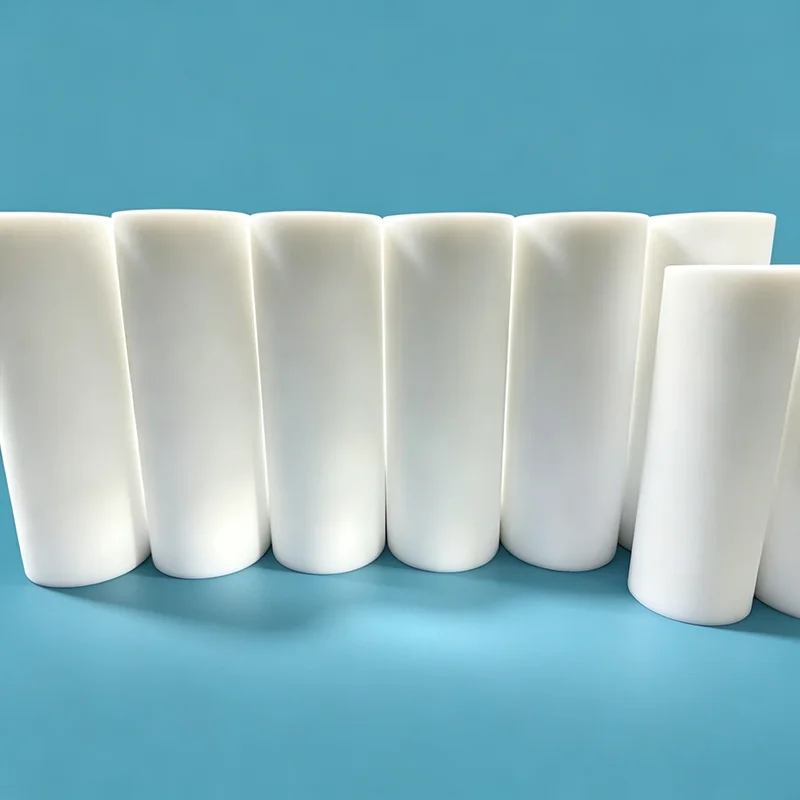

Taifno je profesionální výrobce a dodavatel PTFE trubek a tyčí, široce používaných v aplikacích, jako je chemické zpracování, elektronika a přenos tekutin.
Naše PTFE hadičky (duté) jsou vhodné pro přenos tekutin, izolaci vodičů, potrubí výměníků tepla, lékařské katétry a pro všechny aplikace vyžadující centrální kanál.
Naše PTFE tyče (plné) jsou vhodné pro ventilová sedla, pístní kroužky, ložiska, pouzdra a zakázkově obráběné díly a mohou být vyrobeny do různých přesných součástí.
Nabízíme širokou škálu jakostí, specifikací a vlastních délek; odešlete prosím své požadavky na rozměry, formu a aplikaci a my vám do 24 hodin poskytneme cenovou nabídku.
PTFE trubice a tyče jsou polotovary vyrobené z PTFE pryskyřice lisováním, vytlačováním nebo vytlačováním pasty. PTFE je syntetický fluoropolymer, který nabízí jedinečnou kombinaci vlastností – bezkonkurenční chemickou odolnost, široký rozsah provozních teplot a nejnižší koeficient tření ze všech pevných materiálů.
Dostupné formuláře:

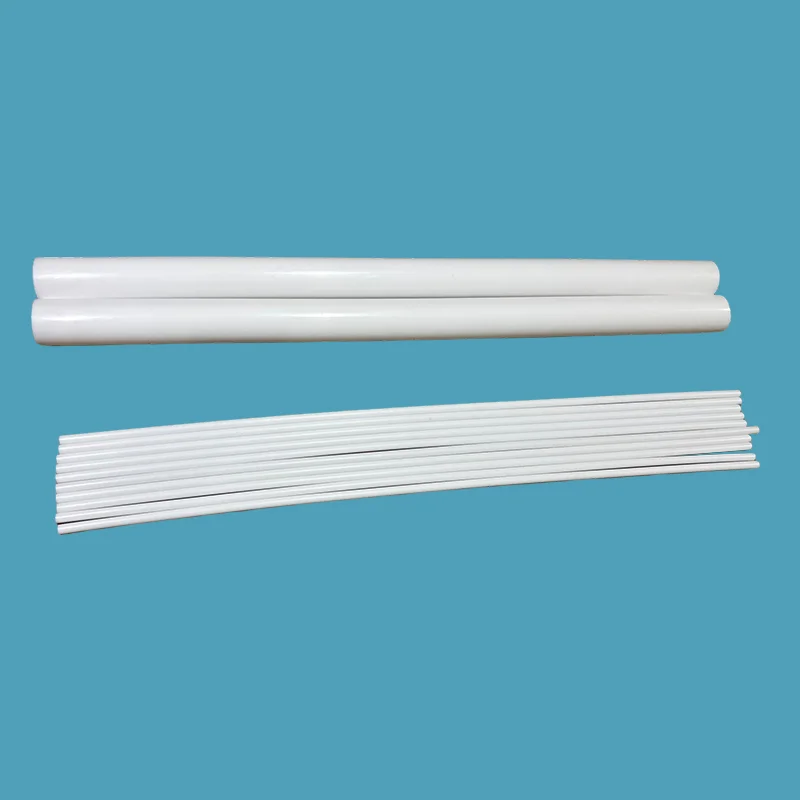

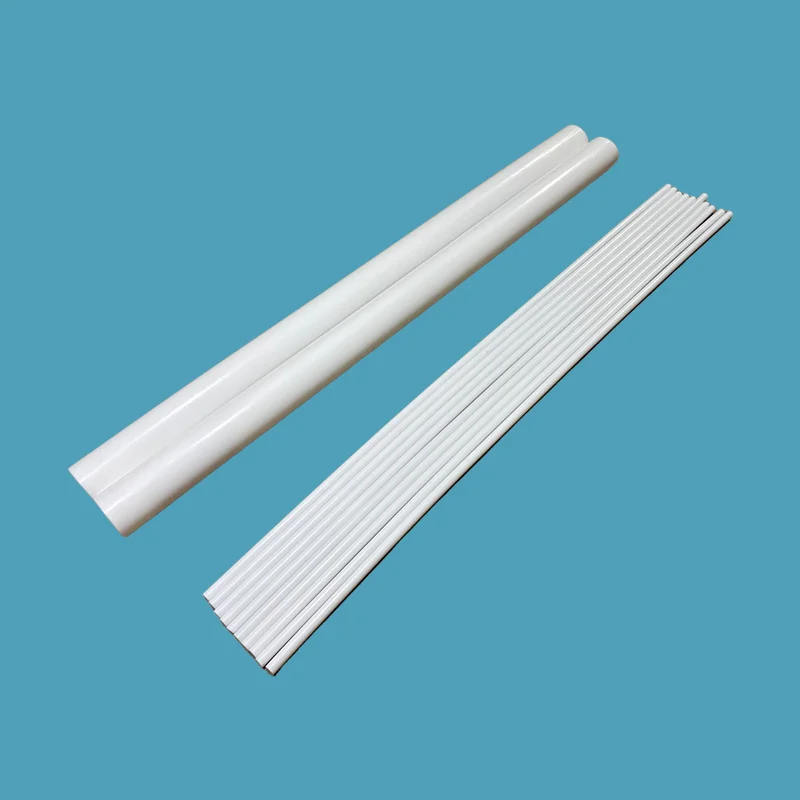

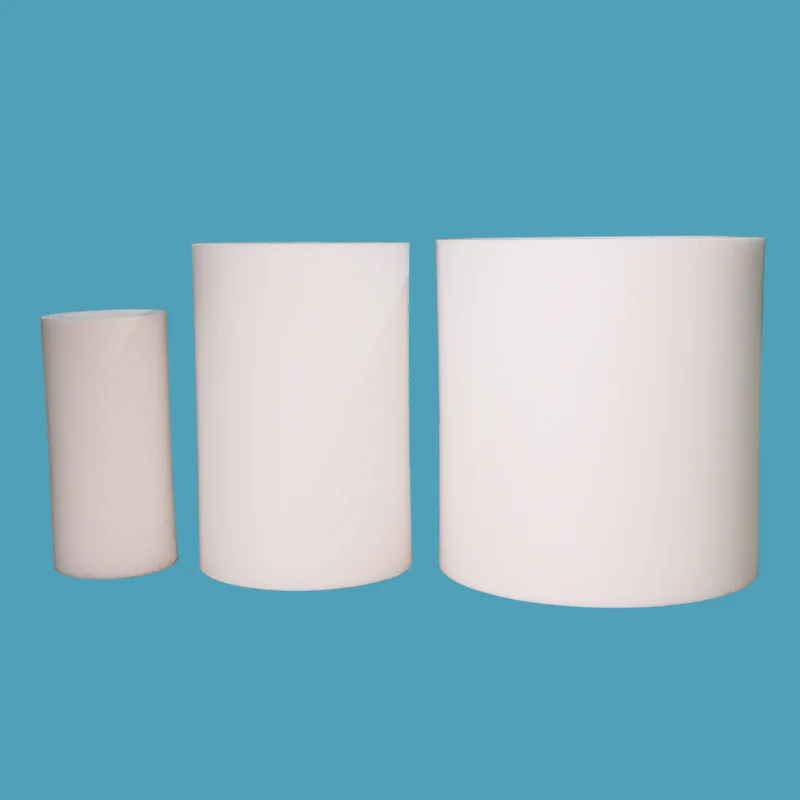

PTFE trubice (dutá): Dostupná ve standardních hadicích, injekčních hadicích, stočených hadicích a silnostěnných trubkách
PTFE tyč (pevná): Dostupná v extrudovaných tyčích (1–4 mm, stočené) a lisovaných tyčích (6–400 mm)
|
Typ |
Proces |
Rozsah průměru |
Nejlepší pro |
|
Extrudovaná trubka / tyč |
Vytlačování berana nebo vytlačování pasty |
Trubka: 4-50mm ; Tyč: 1-4 mm (svinutá) |
Jednotná tloušťka stěny, přesné rozměry, dlouhé délky |
|
Lisovaná trubka / tyč |
Lisování lisováním |
Trubka: 50mm+ ; Tyč: 6-400 mm |
Velké průměry, vlastní velikosti, silné stěny |
|
Plněný PTFE |
Komprese nebo extruze s plnivy |
Různé |
Vylepšené mechanické vlastnosti — odolnost proti opotřebení, tepelná vodivost |
|
Vlastnictví |
Hodnota |
|
Trvalá provozní teplota |
-180°C až +200°C (až +330°C pro plněné druhy) |
|
Bod tání |
327 °C |
|
Hustota |
2,10-2,30 g/cm³ |
|
Pevnost v tahu |
14–35 MPa (2 000–5 000 psi) |
|
Koeficient tření |
0,04-0,20 (nejnižší ze všech pevných látek) |
|
Absorpce vody |
<0,01 % |
|
Index kyslíku |
>95 % (nehořlavé) |
|
Dielektrická pevnost |
>10¹⁸ Ohm·cm (objemový odpor) |
|
Charakteristický |
Prospěch |
|
Univerzální chemická odolnost |
Odolává všem silným kyselinám, zásadám, rozpouštědlům a oxidantům — pH 0-14 |
|
Široký teplotní rozsah |
Stabilní od -180 °C do +200 °C – kryogenní až vysokoteplotní provoz |
|
Nejnižší součinitel tření |
0,04 — samomazné, snižuje opotřebení styčných ploch |
|
Nepřilnavý povrch |
Nejnižší povrchové napětí ze všech pevných látek — média nepřilnou |
|
Vynikající dielektrické vlastnosti |
Vysoká dielektrická pevnost, nízké ztráty – ideální pro elektrické aplikace |
|
Nestárnoucí |
Neovlivňuje kyslík, ozón a UV – odolný vůči povětrnostním vlivům |
|
Funkce |
PTFE |
PROHLÉDNĚTE |
Nylon |
PVC |
|
Chemická odolnost |
★★★★★ pH 0-14 |
★★★★☆ |
★★☆☆☆ |
★★☆☆☆ |
|
Teplotní rozsah |
-180 °C až +200 °C |
-50 °C až +250 °C |
-40 °C až +120 °C |
-20 °C až +80 °C |
|
Koeficient tření |
0,04 — nejnižší |
0,15-0,30 |
0,20-0,40 |
0,30-0,50 |
|
Mechanická pevnost |
★★☆☆☆ měkký |
★★★★★ vynikající |
★★★★☆ |
★★★☆☆ |
|
Náklady |
$$ |
$$$$$ |
$ |
$ |
|
Nejlepší pro |
Chemická odolnost, nízké tření, nepřilnavý |
Extrémní teplota, vysoká zátěž |
Obecné mechanické díly |
Nízkonákladový přenos kapalin, elektrická izolace |
|
Funkce |
PTFE trubice |
PTFE tyč |
|
Nejlepší pro |
Převod kapalin, izolační manžety, obložení, potrubní systémy |
Obráběné díly, těsnění, sedla ventilů, pouzdra, ložiska, zakázkové komponenty |
|
Aplikace |
Přenos chemikálií, izolace drátů, výměníky tepla, lékařské hadičky |
Mechanické díly, pístní kroužky, opěrné kroužky, ventilové komponenty, O-kroužky |
|
Zpracování |
Používá se tak, jak je (nakrájené na délku, rozšiřování, ohýbání) |
Vyžaduje sekundární obrábění (CNC soustružení, frézování) |
|
Přizpůsobení |
Vlastní I.D., O.D., tloušťka stěny, délka |
Libovolný průměr, tvar, délka — obrobeno na výkres |
|
Funkce |
Panenský PTFE |
Plněný PTFE |
|
Chemická odolnost |
★★★★★ pH 0-14, univerzální |
★★★★☆ záleží na plnivu |
|
Odolnost vůči tečení |
★★☆☆☆ měkký, při zatížení se deformuje |
★★★★☆ výrazně zlepšila |
|
Odolnost proti opotřebení |
★★☆☆☆ |
★★★★★ se skleněnými, bronzovými nebo uhlíkovými plnivy |
|
Tepelná vodivost |
★★☆☆☆ |
★★★★☆ s grafitovými nebo uhlíkovými plnivy |
|
Nejlepší pro |
Vysoce čisté, aplikace FDA |
Vysoký tlak, vysoké zatížení, abrazivní provoz |
|
Plnivo |
Klíčový přínos |
Nejlepší pro |
|
Skleněné vlákno |
Zvyšuje pevnost v tlaku, tuhost, odolnost proti opotřebení — snižuje tečení |
Abrazivní média, vysoké zatížení, vysoký tlak |
|
Karbon/grafit |
Snižuje koeficient tření, zlepšuje tepelnou vodivost |
Vysoká rychlost, odvod tepla, chod na sucho |
|
Disulfid molybdeničitý (MoS2) |
Zvyšuje tvrdost, tuhost, odolnost proti opotřebení |
Aplikace pro vysoké zatížení vyžadující nízké tření |
|
Bronz |
Zvyšuje tvrdost, odolnost proti opotřebení, rozměrovou stálost |
Extrémní tlak, velké zatížení, silné opotřebení |
|
PPL (polyfenylen) |
Zlepšuje odolnost vůči vysokým teplotám — až do +330°C |
Vysokoteplotní aplikace nad +200°C |
|
Průmysl |
Aplikace |
Doporučený formulář |
|
Chemické zpracování |
Přenos korozních kapalin, vložky potrubí, těsnění — kyseliny, rozpouštědla, žíraviny |
Tube, rod (machined parts) |
|
Elektrotechnika a elektronika |
Izolace vodičů, ochrana kabelů, vysokofrekvenční izolační díly |
Trubice (izolační manžety), tyč (konektory) |
|
Farmaceutický |
Biokompatibilní hadičky, sterilní zařízení pro zpracování |
Trubka, tyč (obrobená těsnění) |
|
Jídlo a nápoje |
Manipulace s hygienickými kapalinami, zařízení na zpracování potravin |
Trubka, tyč (obráběné součásti) |
|
Ropa a plyn |
Sedla ventilů, těsnění, pístní kroužky, sedla kulových ventilů |
Tyč (obráběné součásti) |
|
Aerospace |
Vysoce spolehlivé fluidní systémy, izolační komponenty |
Trubka, tyč |
|
Polovodič |
Vysoce čisté chemické rozvody, ultračisté rozvody vody |
Trubka, tyč |
Potrubí pro přenos korozivních kapalin
Izolační návleky na vodiče pro elektrické aplikace
Vysokofrekvenční elektrické izolační díly
Trubka výměníku tepla
Manipulace s lékařskými a laboratorními tekutinami
Chemické vstřikovací linky v oleji a plynu
Sedla a těsnění ventilů
Pístní kroužky a opěrné kroužky
Ložiskové podložky a přítlačné podložky
Mechanické díly na zakázku
Elektroizolační komponenty
Statická těsnění a těsnění
|
Parametr |
Hodnota |
|
Teplotní rozsah |
-180°C až +260°C (až +330°C pro plněné druhy) |
|
Hodnocení tlaku |
Pozitivní: do 1,6 MPa; Vakuum: až 77 kPa |
|
Dostupné průměry |
0,5 mm až 500 mm+ |
|
Standardní délky |
1000 mm, 2000 mm nebo vlastní délky |
|
Tloušťka stěny |
0,1 mm až 50 mm (v závislosti na průměru) |
|
Materiál |
Panenský PTFE nebo plněné směsi |
|
Barva |
Bílá (panenská), špinavě bílá, černá (plněná), vlastní barvy k dispozici |
|
Parametr |
Hodnota |
|
Teplotní rozsah |
-180°C až +200°C (až +330°C pro plněné druhy) |
|
Dostupné průměry |
1 mm až 400 mm |
|
Standardní délky |
1000 mm, 2000 mm (extrudované), 100-600 mm (lisované) |
|
Tolerance průměru |
±0,05 mm (přesnost); ±0,3 mm až ±1,0 mm (standardní) |
|
Materiál |
Panenský PTFE nebo plněné směsi |
|
Barva |
Bílá (panenská), špinavě bílá, černá (plněná), vlastní barvy k dispozici |
100% panenská PTFE pryskyřice: žádné přebroušení, žádný recyklovaný materiál. Konzistentní kvalita, šarže po šarži.
Přesná výroba: Pokročilé procesy vytlačování a lisování pro konzistentní rozměry a povrchovou úpravu.
Plná sledovatelnost: Každá šarže sledovatelná od suroviny až po hotový výrobek. Materiálové certifikáty jsou k dispozici na vyžádání.
Plněné PTFE schopnosti: Více než 50 směsí sloučenin PTFE na skladě — sklo, uhlík, grafit, MoS₂, bronz a další.
Vlastní velikosti: Vlastní průměry, délky a barvy dostupné na vyžádání.
Dodací lhůta: standardní velikosti skladem (24-48 hodin); vlastní velikosti 5-15 dní v závislosti na složitosti a množství.
Závod na výrobu chloru a alkalických hydroxidů v čínském Shandongu dříve používal trubky ze slitiny titanu pro přepravu mokrého plynného chlóru o teplotě 90 °C. Závažné problémy s korozí však způsobily, že původní potrubní systém vyžadoval výměnu přibližně každých 8 měsíců, což mělo za následek zvýšené náklady na údržbu a výrobní rizika.
K vyřešení tohoto problému závod nahradil potrubí z titanové slitiny potrubním systémem z uhlíkové oceli s PTFE. Výstelka z PTFE poskytla vysoce korozně odolnou bariéru proti mokrému plynnému chlóru při zachování mechanické pevnosti a cenových výhod uhlíkové oceli.
Po instalaci dosáhl potrubní systém vyložený PTFE více než 5 let nepřetržitého provozu bez úniků, což výrazně zlepšilo spolehlivost potrubí, zkrátilo prostoje a snížilo dlouhodobé provozní náklady.
Tato úspěšná aplikace demonstruje výhody řešení obložení PTFE v agresivních chemických prostředích, kde tradiční kovové materiály čelí korozním omezením.
Odpověď: PTFE trubice je dutá, určená pro přenos tekutin, izolaci vodičů a aplikace vyžadující průchod středem.
PTFE tyč je pevná, určená jako surovina pro obrábění zakázkových dílů (těsnění, sedla ventilů, ložiska, pouzdra).
Rychlé pravidlo:
Potřeba dopravovat tekutiny nebo protahovat dráty → Trubka.
Potřebujete pevný materiál k obrobení do zakázkové součásti → Tyč.
Oba sdílejí stejné chemické a tepelné vlastnosti, rozdíl je ve formě a funkci.
Kdy zvolit trubku: Chemická přenosová vedení, izolační návleky na vodiče, trubky výměníku tepla, manipulace s lékařskými kapalinami.
Kdy zvolit tyč: Ventilová sedla, pístní kroužky, ložiskové podložky, zakázkově opracované součásti.
Potřebujete obojí? Dodáváme obojí, stačí zaslat Vaše požadavky.
Odpověď: PTFE nabízí nejširší chemickou odolnost (pH 0-14), nejširší teplotní rozsah (-180 °C až +200 °C) a nejnižší tření (0,04). Je měkký a pod zatížením se plazí.
PEEK nabízí vynikající mechanickou pevnost a teplotní odolnost (-50 °C až +250 °C), ale je mnohem dražší a má omezenou chemickou kompatibilitu.
Nylon nabízí dobrou mechanickou pevnost za nízkou cenu, ale má špatnou chemickou odolnost a absorpci vlhkosti.
Rychlé pravidlo:
Potřebujete chemickou odolnost + nízké tření + široká teplota → PTFE.
Potřebujete vysokou mechanickou pevnost + vysokou teplotu → PEEK (náklady jsou vyšší).
Potřebujete nízké náklady + obecné mechanické díly → Nylon (chemická odolnost je omezená).
Pošlete přihlášku a doporučíme správný materiál.
A: Teplota: -180°C až +200°C nepřetržitý provoz (plněné druhy do +330°C).
Chemikálie: pH 0-14 univerzální odolnost, NENÍ kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem při vysokých teplotách.
Mechanické: PTFE je měkký, deformuje se při trvalém zatížení (tečení za studena / tečení).
Tlak: Přetlak v trubici do 1,6 MPa; vakuum až 77 kPa.
Tři běžné chyby:
(1) Použití nového PTFE ve vysokotlakém provozu: deformuje se při trvalém zatížení; pro lepší odolnost proti tečení použijte plněný PTFE.
(2) Překročení teplotních limitů: nad +200 °C PTFE degraduje a uvolňuje stopové plyny; pro provoz +300°C+ použijte plněné třídy s přísadami PPL.
(3) Nesprávný výběr tloušťky stěny trubky: pro vysokotlaký přenos kapaliny použijte tlustostěnnou trubku; pro nízkotlaké nebo flexibilní aplikace použijte standardní stěnu.
Ke každé objednávce poskytujeme technické poradenství.
