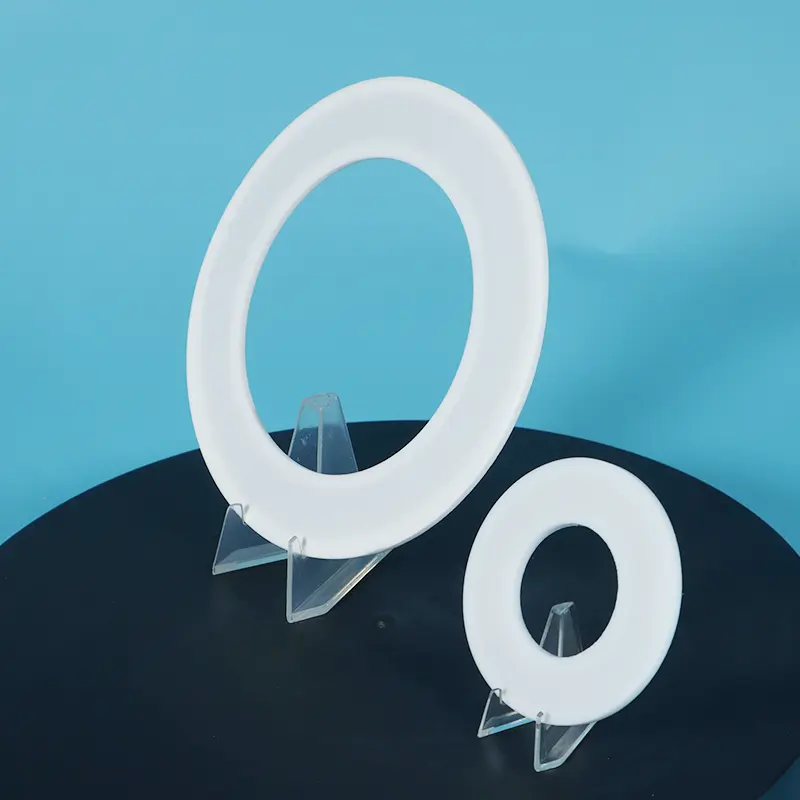

Kovové PTFE těsnění

Potřebujete pevnost kovu s chemickou odolností PTFE? Taifno nabízí PTFE těsnění s kovovým povlakem pro globální zákazníky. Kovové jádro poskytuje strukturální pevnost, odolnost proti profouknutí a odolnost vůči vysokým teplotám daleko za těsněními obsahujícími pouze polymer. PTFE kryt poskytuje chemickou odolnost a spolehlivý těsnící povrch.

Co je PTFE těsnění s kovovým povlakem?

Kovové PTFE těsnění se skládá z pevného kovového jádra (obvykle nerezová ocel 304/316, uhlíková ocel, měď nebo titan), které je zcela nebo částečně pokryto pláštěm z PTFE. Kovové jádro poskytuje strukturální pevnost, odolnost proti profouknutí a odolnost vůči vysokým teplotám daleko za těsněními obsahujícími pouze polymer. PTFE kryt poskytuje univerzální chemickou odolnost (pH 0-14) a spolehlivou těsnící plochu.

Struktura:

Kovové jádro: Poskytuje strukturální pevnost, odolnost proti prasknutí a odolnost vůči vysokým teplotám

PTFE plášť: Poskytuje univerzální chemickou odolnost (pH 0-14), nepřilnavý povrch a chrání kovové jádro před korozí

Výplňové jádro (volitelné): Neazbestové, grafitové nebo PTFE výplň uvnitř kovového jádra poskytuje dodatečnou odolnost

Klíčové vlastnosti:

Pevnost kovu: Zvládne extrémní tlak (až 100 MPa) a teplotu (až +700 °C)

Ochrana PTFE: Plášť z PTFE poskytuje chemickou odolnost a zabraňuje kontaminaci

Možnost velkého průměru: Až DN5000 – ideální pro tepelné výměníky a velké nádoby

Složité tvary: Lze vyrobit v kruhových, oválných a obdélníkových tvarech

Průvodce srovnáním a výběrem

PTFE s kovovým pláštěm vs spirálově vinutý vs typ C vs pevný PTFE

Průvodce rychlým výběrem

Primární aplikace

Technické specifikace

Vlastnosti kovového PTFE těsnění

Dostupné možnosti kovového jádra

Zajištění kvality

100% Virgin PTFE Resin – stálá kvalita, šarže po šarži

Premium Metal Core – vysoce pevné materiály odolné proti korozi

Úplná sledovatelnost – materiálové certifikáty jsou k dispozici na vyžádání

Vlastní výroba – k dispozici jsou kruhové, oválné a obdélníkové tvary

Možnost velkého průměru – až DN5000 (5 metrů)

Doba dodání – standardní velikosti 5–10 dní; vlastní velikosti 10-20 dní v závislosti na složitosti

případová studie

V továrně na jemnou chemii v Jiangsu pracoval skleněný polymerizační reaktor vybavený průlezem DN1200 za náročných podmínek tepelného cyklování, s jedním teplotním cyklem mezi teplotou okolí a 200℃ každý den.

Přestože pevná těsnění z PTFE nabízela vynikající chemickou odolnost, jejich chybějící konstrukční vyztužení způsobilo tečení deformaci, relaxaci napětí a snížený těsnící tlak během opakovaných tepelných cyklů. V důsledku toho došlo přibližně po jednom měsíci provozu k úniku, což ovlivnilo kontinuitu výroby.

Aby bylo možné překonat problémy spojené s vysokoteplotním cyklováním a požadavky na těsnění zařízení potažených sklem, byla jako náhradní řešení instalována těsnění zapouzdřená PTFE s vlnitými jádry z nerezové oceli 304. Zapouzdřená vrstva z PTFE poskytuje vynikající chemickou odolnost, zatímco vlnité jádro z nerezové oceli zvyšuje mechanickou pevnost, regenerační výkon a odolnost vůči tepelným cyklům.

Po výměně se životnost těsnění prodloužila z přibližně 1 měsíce na 10 měsíců, čímž se výrazně snížila četnost údržby a zlepšila se dlouhodobá spolehlivost polymeračního reaktoru.

FAQ

Otázka: Kovové PTFE těsnění vs. spirálově vinuté těsnění, které si mám vybrat?

Odpověď: Oba zvládnou vysoký tlak a vysokou teplotu, ale slouží různým aplikacím.

Kovové PTFE těsnění: pevné kovové jádro zcela nebo částečně pokryté PTFE. Nejlepší pro chemické provozy, kde je vyžadována chemická odolnost PTFE, výměníky tepla, příruby s velkým průměrem (až DN5000) a složité tvary (kruhové, oválné, obdélníkové).

Spirálově vinuté těsnění: Kovová vinutí ve tvaru V s výplní (grafit/PTFE) mezi nimi. Nejlepší pro vysokotlaké, vysokoteplotní, parní a standardní ASME přírubové aplikace až do DN1500.

Rychlé pravidlo:

Chemický provoz, velký průměr, složité tvary → Kovový plášť.

Vysoký tlak, vysoká teplota, pára, standardní příruby → Spirálově vinuté.

Otázka: Jakou teplotu a tlak zvládnou PTFE těsnění Metal Clad?

A: Teplota: Do +700°C v závislosti na materiálu kovového jádra, 304/316 SS do +530°C, uhlíková ocel do +300°C a Hastelloy/Inconel do +700°C.

Tlak: Až 100 MPa (100 bar).

Chemikálie: pH 0-14 univerzální odolnost (kryt PTFE).

Klíčový rozdíl od standardních PTFE těsnění: Kovové jádro umožňuje mnohem vyšší teplotní a tlakovou schopnost, což z nich dělá preferovanou volbu pro výměníky tepla a vysokotlaké nádoby.

Schopnost velikosti: Až DN5000 (5 metrů), výrazně větší než spirálově vinutá těsnění, která jsou obvykle omezena na DN1500.

Otázka: Jaká jsou omezení a jaké jsou nejčastější chyby?

A: Teplota: Až do +280°C (v závislosti na kovovém jádru).

Tlak: Až 100 MPa.

Chemikálie: pH 0-14, PTFE plášť poskytuje univerzální odolnost, ale kovové jádro může zkorodovat, pokud je PTFE plášť poškozen.

Tři běžné chyby:

(1) Použití těsnění s kovovým pláštěm v aplikacích, kde plášť z PTFE není kompatibilní: PTFE není kompatibilní s roztavenými alkalickými kovy nebo elementárním fluorem při vysokých teplotách.

(2) Přílišné utažení: zatímco je kovové jádro silné, nadměrné stlačení může poškodit plášť z PTFE; použijte řízený točivý moment.

(3) Špatný výběr kovového jádra: vyberte správné kovové jádro pro vaši teplotu a médium; uhlíková ocel koroduje ve slané vodě, 316 SS lépe zvládá kyselé prostředí, titan je nejlepší pro námořní aplikace.

Ke každé objednávce přikládáme specifikace instalace.
