V provozních podmínkách, kdy je ucpávka z čistého PTFE náchylná k opotřebení a poškození, zůstává ucpávka PTFE vyztužená aramidovými vlákny neporušená; odolává tlaku až 200 barů, podporuje lineární rychlosti až 20 m/s a je vhodný pro rozsah pH 2–12.
Pokud váš projekt zahrnuje manipulaci s kapalinami obsahujícími kaly, písek nebo krystaly, společnost Taifno jako profesionální výrobce důrazně doporučuje těsnění z aramidu/PTFE.

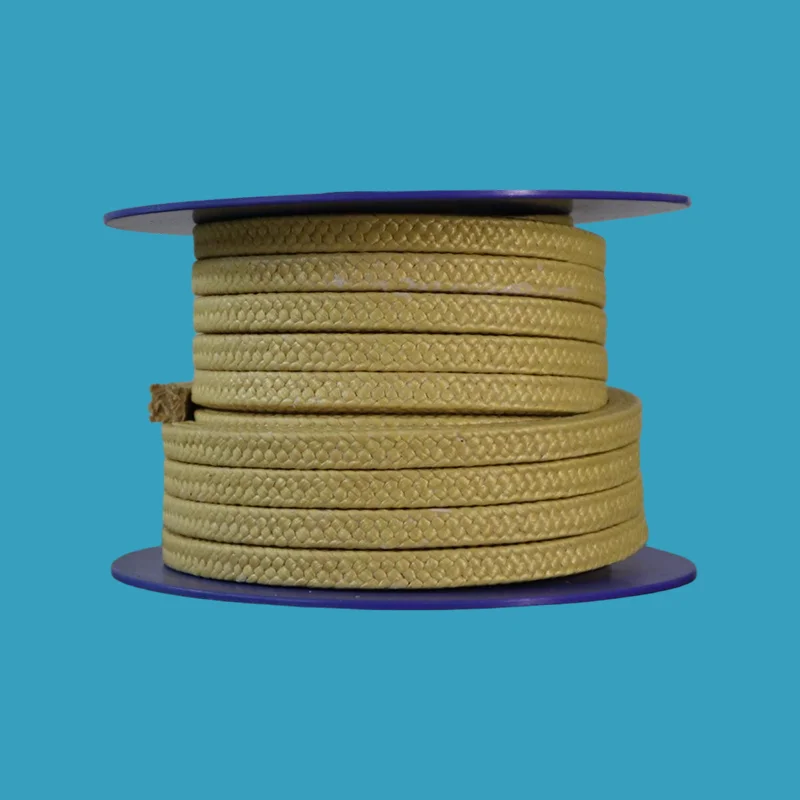

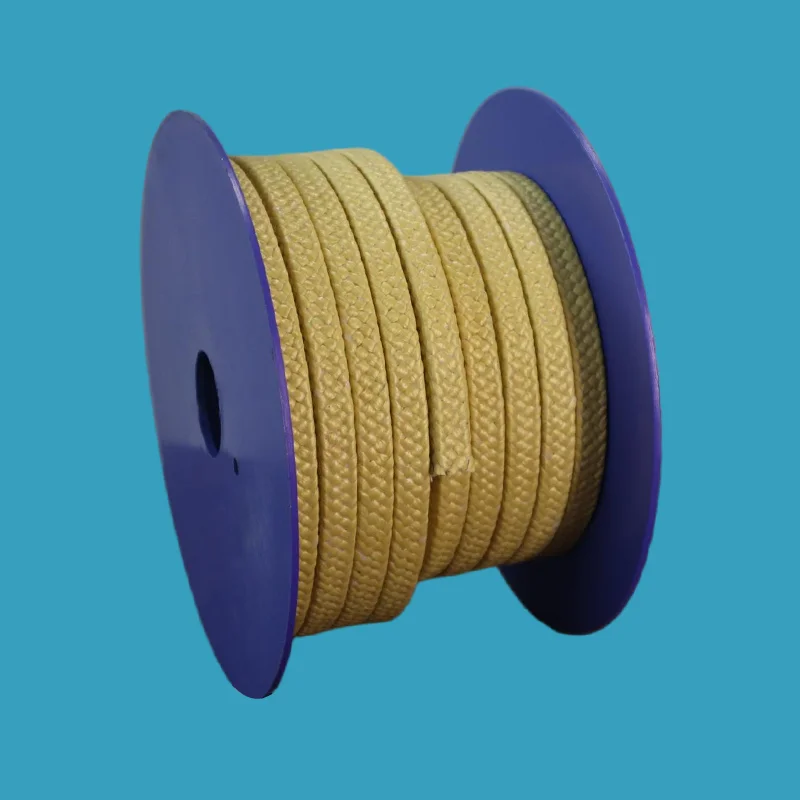

Těsnění Aramid/PTFE je opleteno z vysoce pevných aramidových vláken kombinovaných s PTFE a mazivy. Aramid poskytuje výjimečnou houževnatost, odolnost proti oděru a rázovou houževnatost, díky čemuž si vysloužil přezdívku „dráty z umělé oceli“ (pevnost je třikrát větší než pevnost ocelového drátu při pětinové hmotnosti). PTFE a maziva snižují tření, odvádějí teplo a poskytují chemickou odolnost.
Jak to funguje:
Aramidová vlákna: Poskytují strukturální pevnost, odolnost proti oděru a odolnost proti vytlačování – odolávají abrazivním částicím, které pronikají měkkým PTFE
PTFE/maziva: Snižují tření, zabraňují poškrábání hřídele a rozptylují třecí teplo
Opletená konstrukce: Propletené opletení poskytuje flexibilitu a jednotný kontakt hřídele pro spolehlivé utěsnění
|
Problém |
Jak to řeší Aramid/PTFE |
|
Těsnění PTFE se rychle opotřebovává |
Aramidová vlákna jsou vysoce odolná proti oděru – přežijí i tam, kde je PTFE rozdrcený |
|
Abrazivní média ničí měkké obaly |
Pevná konstrukce si poradí s kaly, pískem, krystaly a špinavými tekutinami |
|
Vysoký tlak způsobuje vytlačování |
Aramid poskytuje pevnost proti vytlačování — drží tvar pod tlakem |
|
Třecí teplo poškozuje hřídele |
PTFE maziva snižují tření a odvádějí teplo |
|
Častá výměna stojí prostoje |
Vydrží 5-10x déle než PTFE těsnění v abrazivních službách |
|
Materiál |
Rozsah pH |
Nejlepší pro |
|
PTFE balení |
pH 0-14 (univerzální) |
Čisté chemikálie, kyseliny, zásady, potraviny/farmaka – kde je chemická odolnost prioritou |
|
Těsnění Aramid/PTFE |
pH 2-12 |
Abrazivní média, kaly, špinavé kapaliny – kde je prioritou odolnost proti opotřebení |
Kdy zvolit aramid/PTFE: Vaše médium je abrazivní A v rozmezí pH 2-12. Pokud je vaše médium pH 0-1 nebo pH 13-14 A abrazivní, možná budete potřebovat jiný roztok (kontaktujte nás).
|
Funkce |
Aramid/PTFE |
PTFE balení |
Karbon/grafit |
|
Odolnost proti oděru |
★★★★★ nejtvrdší |
★☆☆☆☆ rychle se nosí |
★★★☆☆ |
|
Chemická odolnost |
★★★★☆ pH 2-12 |
★★★★★ pH 0-14 |
★★★★☆ |
|
Teplota |
-180 °C až +200 °C |
-180 °C až +200 °C |
Až do +650°C |
|
Tlak (vratný) |
Až 200 barů |
Až 200 barů |
Až 250 barů |
|
Rychlost (rotační) |
Až 20 m/s |
Až 20 m/s |
Až 20 m/s |
|
Cena (počáteční) |
$$ |
$ |
$$$ |
|
Životnost (brusná služba) |
Dlouhá — 5-10x PTFE |
Krátké - týdny |
Mírný |
|
Nejlepší pro |
Brusiva, kaly, špinavé kapaliny |
Čisté chemikálie, potraviny/farmaka |
Vysoká teplota, pára |
|
Pokud je vaše služba... |
Vybrat... |
|
Kaly, písek, kapaliny obsahující krystaly |
Aramid/PTFE – odolný proti oděru |
|
Čisté chemikálie, potraviny, farmacie (pH 0-14) |
PTFE těsnění |
|
Vysoká teplota nad +200°C |
Karbon/grafitové těsnění |
|
Vysoký tlak + abraziva |
Aramid/PTFE s antiextruzní úpravou |
|
Nejste si jisti? Pošlete nám svá média, teplotu, tlak |
Doporučujeme |
|
Průmysl |
Aplikace |
|
Chemické zpracování |
Kalová čerpadla, míchadla, reaktory — abrazivní média, pH 2-12 |
|
Buničina a papír |
Skladová čerpadla, digestoře, manipulace s černým/bílým louhem |
|
Těžba a zpracování nerostů |
Kalová čerpadla, manipulace s hlušinou — písek, částice rudy |
|
Výroba energie |
Manipulace s popelem, čerpadla na uhelný kal |
|
Čištění odpadních vod |
Kalová čerpadla, manipulace s drtí |
|
Jídlo a cukr |
Cukrové sirupy, potravinářské kaše – abrazivní, ale netoxické |
|
Ropa a plyn |
Kalová čerpadla, vrtné kapaliny — vysokotlaké, abrazivní |
Rotační čerpadla (odstředivá)
Pístová čerpadla (pístová, plunžrová)
Míchačky a míchadla
Těsnění reaktoru
Vřetena ventilů (statické aplikace)
Klient: Operace povrchové těžby manipulující s rudným kalem
Výzva: PTFE těsnění na odstředivých čerpadlech bylo vyměňováno každé 3–4 týdny. Abrazivní částice prořezávají měkká vlákna PTFE a způsobují netěsnosti a přerušení výroby. Každá výměna znamenala 2 hodiny výpadku a ztrátu výkonu.
Řešení: Instalované těsnění z aramidu/PTFE s konstrukcí propleteného opletu. Aramidové rohy poskytovaly odolnost proti oděru, zatímco PTFE udržoval nízké tření.
Výsledek: Balení vydrželo přes 8 měsíců – 10x déle. Intervaly údržby prodlouženy z týdnů na sezóny. Eliminováno 10+ výměnných událostí na čerpadlo za rok.
Výzva: Chemický závod manipulující s abrazivními kaly s pH 10 používal pouze aramidové balení. Zatímco odolnost proti oděru byla dobrá, ucpávka poškozovala hřídel.
Řešení: Přešel na balení PTFE vyztužené aramidovými vlákny. PTFE snižuje tření a eliminuje rýhování hřídele. Potvrzena kompatibilita s pH 10.
Výsledek: Žádné bodování hřídele. Životnost balení prodloužena ze 3 měsíců na více než 12 měsíců. Kompatibilita s pH 2-12 ověřena pro danou aplikaci.
Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.
|
Parametr |
Hodnota |
|
Teplotní rozsah |
-180 °C až +200 °C |
|
Tlak — Rotační |
Až 30 barů (435 psi) |
|
Tlak — vratný |
Až 200 barů |
|
Tlak — statický |
Až 250 barů |
|
Rychlost — Rotační |
Až 20 m/s |
|
Rychlost — Reciproční |
Až 2 m/s |
|
Rozsah pH |
2–12 (ne 0–14 – aramidová vlákna mají limity pH) |
|
Hustota |
1,45-1,50 g/cm³ |
|
Materiál |
Aramidové vlákno + PTFE + maziva |
|
Barva |
Žlutá nebo žlutohnědá |
|
Typ stupně |
Konstrukce |
Nejlepší pro |
|
PTFE příze s aramidovými rohy |
PTFE povrchy snižují tření, aramidové rohy zajišťují odolnost proti oděru |
Obecný abrazivní servis, mírný tlak, čerpadla |
|
Aramidové jádro s PTFE vnějšími vrstvami |
Aramidové jádro pro pevnost, PTFE vnější vrstvy pro nízké tření |
Vysoký tlak, vysoká abraze |
|
Aramid impregnovaný PTFE |
Aramidová příze ošetřená PTFE disperzí a lubrikanty |
Vyvážený výkon — odolnost proti oděru + chemická odolnost |
|
Aramid/PTFE s grafitem |
Aramid/PTFE s grafitovým mazivem |
Odvod tepla, snížené tření |
Vysoce kvalitní aramidová vlákna – prémiová aramidová příze od předních výrobců
Impregnace PTFE — Důkladné ošetření disperzí PTFE pro konzistentní mazání
Precision Braiding – Propletená konstrukce pro jednotnou hustotu a flexibilitu
Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotové balení
Testovaný výkon — Hodnoty teploty, tlaku a rychlosti ověřené podle průmyslových standardů
A:Kdy jej použít: Abrazivní média, špinavé kapaliny, vysoký tlak, těžba, celulóza a papír, odpadní voda.
Kdy NEPOUŽÍVAT: Čisté chemikálie (lepší je PTFE), potraviny/farmaka (PTFE vyhovuje FDA), teploty nad +200 °C (použijte uhlík/grafit), pH pod 2 nebo nad 12 (limity pH).
Klíčový rozdíl pH: PTFE balení je univerzální s pH 0-14. Aramid/PTFE má pH 2-12.
Odpověď: Balení PTFE stojí předem méně a funguje na čisté kapaliny. Ale pokud jsou vaše média abrazivní, vyměňujete je každých pár týdnů, každá výměna znamená prostoje, práci a ztrátu produkce.
Balení z aramidu/PTFE: Napřed stojí 2–3x více, ale v brusném provozu vydrží 5–10x déle. Jedna náhrada místo deseti. Více než rok vám aramid/PTFE ušetří peníze za díly, práci a prostoje.
Rychlé pravidlo:
Čistá kapalina = PTFE.
Špinavá kapalina s pevnými látkami = Aramid/PTFE.
A: Teplota: -180 °C až +200 °C.
Tlak: do 30 bar (rotační), do 200 bar (vratný).
Rychlost: až 20 m/s (rotační).
Chemikálie: pH 2-12 — vyhněte se silným oxidačním činidlům.
Dvě běžné chyby:
(1) Hřídel je příliš měkký: aramid je houževnatý; zajistěte tvrdost hřídele ≥45 HRC nebo použijte pouzdro hřídele.
(2) Přílišné utažení: nadměrné stlačení poškozuje těsnění a zvyšuje třecí teplo. Použijte momentový klíč. Postupujte podle našeho průvodce instalací.
