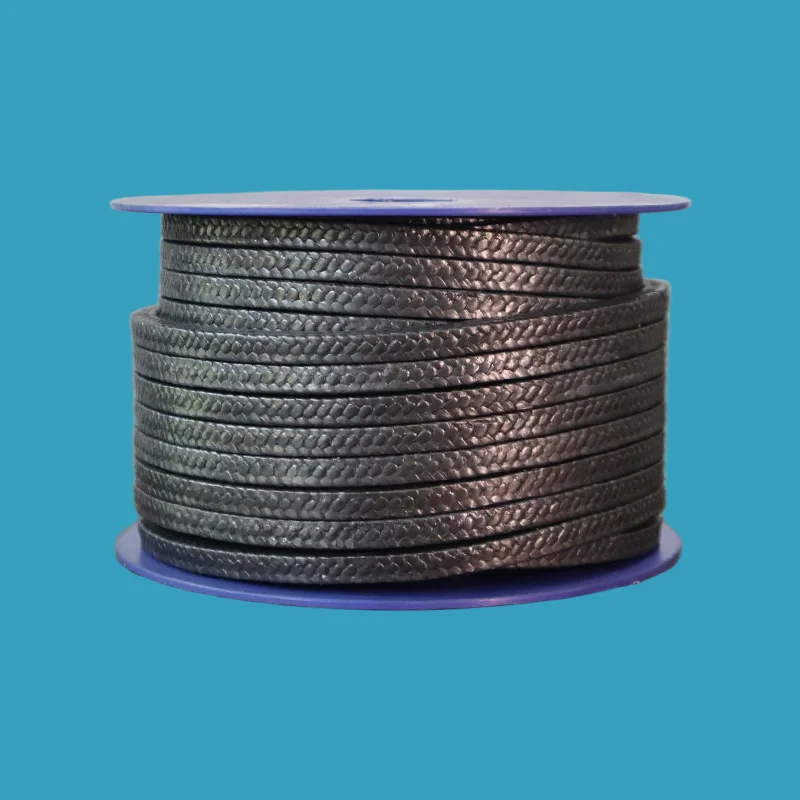

Opletené těsnění z uhlíkových vláken

Taifno is a professional and reliable manufacturer of carbon fiber braided packing. This high-performance product is designed for demanding operating conditions, with a temperature range of -240°C to +350°C and pressure capabilities up to 200 bar; it is resistant to a wide range of chemical media across the pH 0–14 range (with the exception of strong oxidizing agents).

Co je balení z uhlíkových vláken?

Carbon Fibre Braided Packing je splétaný z vysoce pevných uhlíkových přízí (na bázi polyakrylonitrilu, obsah uhlíku přes 90 %) a impregnovaný disperzí PTFE a grafitovými mazivy.

Karbonová vlákna poskytují výjimečnou pevnost v tahu, tepelnou vodivost a rozměrovou stabilitu. Impregnace PTFE/grafit snižuje tření, zabraňuje poškrábání hřídele a dodává chemickou odolnost.

Jak to funguje:

Uhlíková vlákna: Poskytují pevnost, tepelnou vodivost (odvádí teplo vzniklé třením) a chemickou stabilitu při vysokých teplotách

Impregnace PTFE/grafit: Snižuje tření, zabraňuje poškrábání hřídele a zvyšuje chemickou odolnost

Propletený oplet: Poskytuje flexibilitu, jednotný kontakt hřídele a spolehlivé těsnění pod tlakem

Proč si vybrat balení z uhlíkových vláken?

The Middle Ground: Tam, kde ostatní selhávají

Průvodce srovnáním a výběrem

Uhlíková vlákna vs PTFE vs grafit vs aramid/PTFE

Průvodce rychlým výběrem

Primární aplikace

Aplikace v reálném světě

Případová studie 1: Čerpadlo horkého oleje z rafinérie – 3x delší životnost

Klient: Velká rafinérská společnost, která zpracovává horký olej o teplotě 280 °C

Výzva: Těsnění PTFE bylo vyměňováno každých 4–6 měsíců. Provozní teplota byla 280 °C — nad limitem nepřetržitého provozu PTFE. Balení měklo a vytlačovalo, což způsobovalo netěsnosti a časté odstávky.

Řešení: Instalovaná ucpávka z uhlíkových vláken s impregnací PTFE/grafit. Vysoká tepelná vodivost odvádí třecí teplo. Uhlíková vlákna si zachovala pevnost při 280°C.

Výsledek: Balení vydrželo přes 18 měsíců – 3x déle. Nulový únik. Intervaly údržby prodlouženy z měsíců na roky.

Roční úspora nákladů: 12 000 USD na čerpadlo.

Případová studie 2: Chemický závod – kompatibilita pH 0-14

Klient: Chemický závod čerpající více chemikálií v celém rozsahu pH

Výzva: Jeden den kyselina, druhý žíravina. PTFE těsnění fungovalo chemicky, ale nedokázalo zvládnout teplo generované při vysokých rychlostech. Grafitové těsnění oxidované v kyselinách.

Řešení: Tmel z uhlíkových vláken s chemickou odolností pH 0–14 a vysokou tepelnou vodivostí. Zvládá jak chemikálie, tak teplo.

Výsledek: Balení proběhlo spolehlivě ve všech chemických službách. Odvod tepla eliminoval rýhování hřídele. Žádná výměna za 12 měsíců.

Poznámka: Skutečné výsledky případu se liší podle podmínek aplikace. Kontaktujte nás pro doporučení pro konkrétní aplikaci.

Technické specifikace

Vlastnosti balení uhlíkových vláken

Dostupné stupně

Zajištění kvality

Vysoce kvalitní uhlíková vlákna – prémiová uhlíková příze od předních výrobců

Impregnace PTFE/grafit — Důkladné ošetření pro konzistentní mazání a chemickou odolnost

Precision Braiding – Propletená konstrukce pro jednotnou hustotu a flexibilitu

Úplná sledovatelnost – sledovatelnost každé šarže od suroviny až po hotové balení

Testovaný výkon — Hodnoty teploty, tlaku a rychlosti ověřené podle průmyslových standardů

FAQ

Otázka: Kdy byste měli použít obal z uhlíkových vláken?

Odpověď: Použijte jej, když potřebujete obal, který zvládá teplo, tlak a chemikálie společně, tedy střední cestu, kde PTFE selhává (nad +260 °C) a grafit je nadměrný (pod +350 °C).

Kdy jej použít: +260 °C až +350 °C, vysoká rychlost (až 25 m/s), vysoký tlak, horké oleje, chemikálie s pH 0-14.

Kdy NEPOUŽÍVAT: Silná oxidační činidla při vysoké teplotě (kyselina dusičná, chlór), uhlík oxiduje.

Čisté chemikálie pod +200°C, PTFE je levnější.

Extrémní teplo nad +350°C, grafit je lepší.

Potraviny/farmaka, PTFE vyhovuje FDA, uhlík nikoliv.

Otázka: Uhlíková vlákna vs. PTFE vs grafit, který z nich vám šetří peníze?

Odpověď: PTFE stojí předem nejméně, ale selže nad +200 °C. Grafit stojí nejvíce a zvládne +650 °C, ale pokud je vaše služba nižší než +350 °C, platíte přeplatky za schopnosti, které nepotřebujete.

Uhlíkové vlákno je ideální místo: Vyšší vpředu než PTFE, nižší než grafit, ale pokrývá tvrdý střední rozsah, kde PTFE selhává a grafit je zbytečný.

Rychlé pravidlo:

Pod +200°C, čisté médium → PTFE.

+260°C až +350°C, chemikálie, vysoká rychlost → Uhlíkové vlákno.

Nad +350°C, pára → Grafit.

Q: Jaké jsou limity a nejčastější chyby?

A: Teplota: -240 °C až +350 °C.

Tlak: do 30 bar (rotační), do 200 bar (vratný/statický).

Rychlost: až 25 m/s (rotační).

Chemikálie: pH 0-14, kromě silných oxidačních činidel při vysoké teplotě (kyselina dusičná, chlór), která napadají uhlík.

Tři běžné chyby:

(1) Použití uhlíkových vláken v silných oxidačních činidlech: uhlík oxiduje. Místo toho použijte PTFE nebo grafit.

(2) Přílišné utažení: nadměrné stlačení poškozuje těsnění a zvyšuje třecí teplo. Použijte momentový klíč.

(3) Hřídel je příliš měkký: uhlíkové vlákno je tuhé; zajistěte tvrdost hřídele ≥45 HRC nebo použijte pouzdro hřídele.
